# Lukarna dachowa - wstawianie; szablony

### Wstawianie lukarny na połać dachu

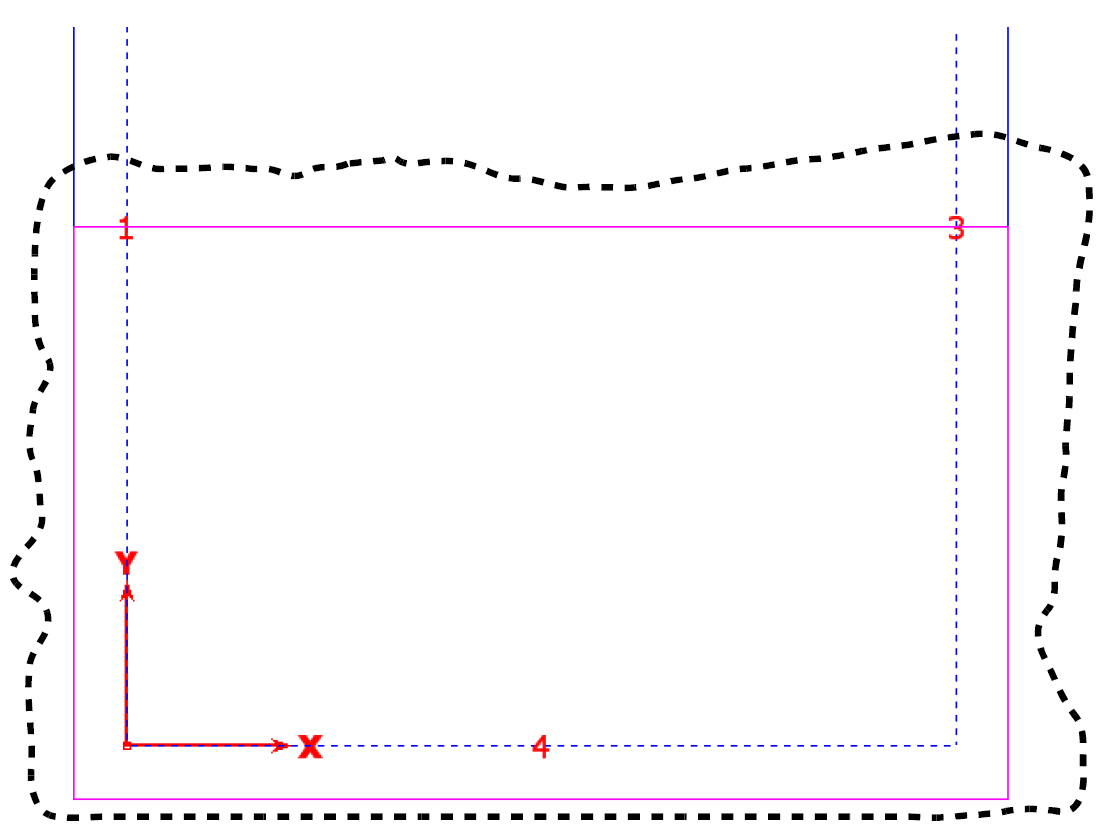

Lukarny dachowe wstawiane są w module **DACH**. Za pomocą komendy ***2 kontur dachu → 05*** wstaw w module **DACH** lub [*za pomocą ikony*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/gaube_lukarny/lukarna-dachowa-definicja-podstawowa/). Wstawienie lukarny wymaga wyboru połaci dachowej na której winna być umieszczona lukarna. Użytkownik jest poproszony o wybór jednej z połaci dachu. Wybrana połać zostanie oznaczona kolorem różowym.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-06e005fa8de88ed94ecd537e2ed183fb61279e13%2F32.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

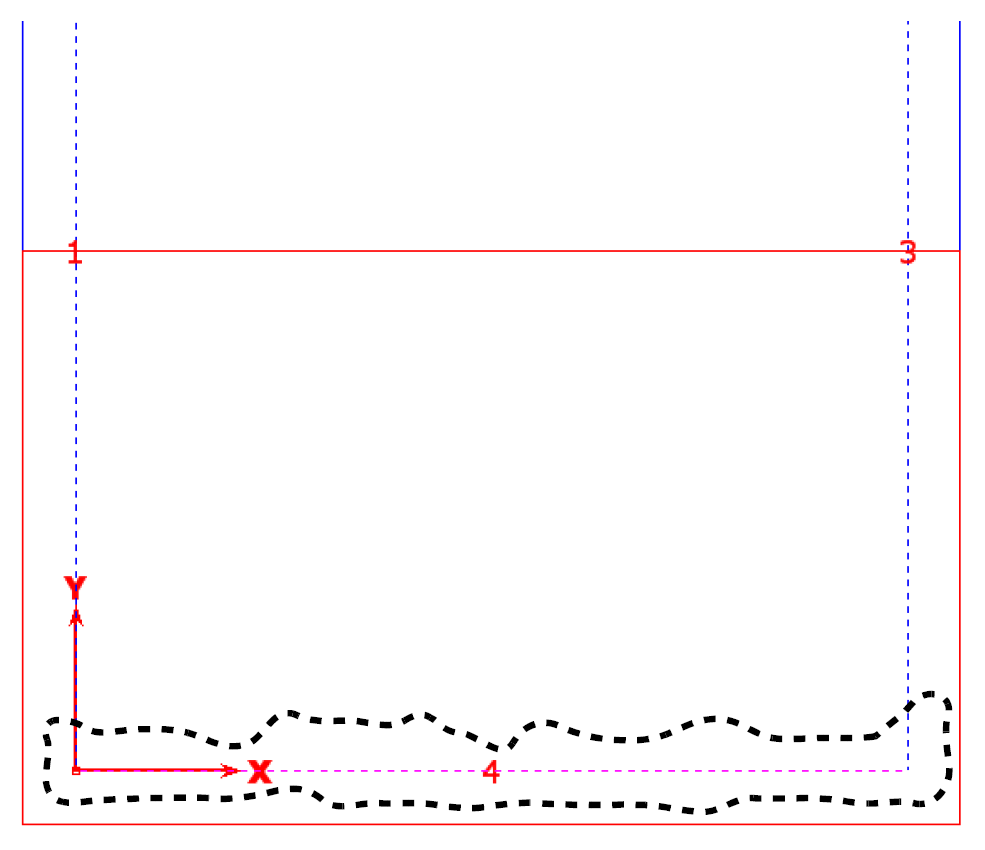

Kolejnym etapem jest wybór linii odniesienia. Jest to linia bazowa według której będzie ustalane położenie ściany frontowej lukarny. Wybrana linia zostanie oznaczona kolorem różowym.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-8ed7b01f10131dabeac6e507dfadda8195a70b6f%2F33.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

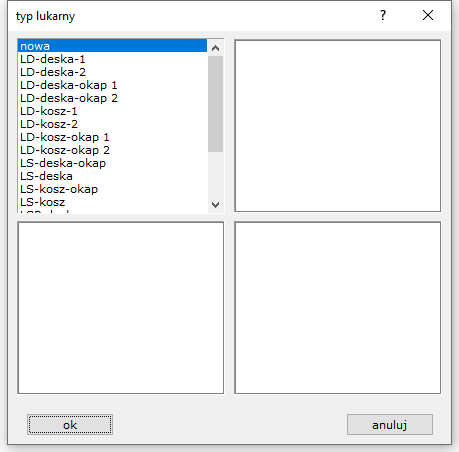

Następnie na ekranie pojawi się okno typ lukarny. Okno składa się z listy szablonów lukarn oraz trzech okien podglądu: widok z góry, aksonometria oraz widok z przodu.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-09b46ab2d5dd4200735a5fa18122b7a7b66a3ee3%2F34.png?alt=media" alt="" width="344"><figcaption></figcaption></figure>

### Wstawianie lukarny z szablonu

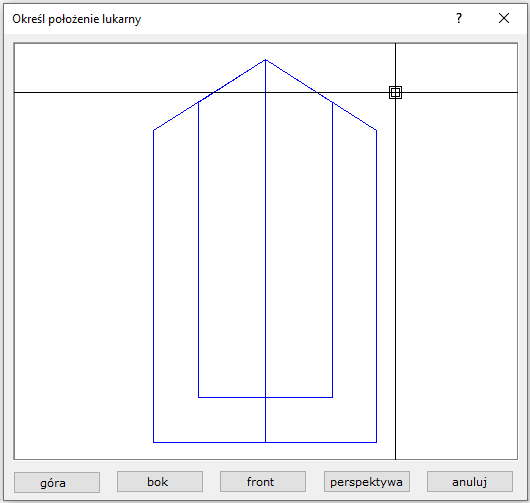

Wstawienie lukarny z szablonu wymaga od użytkownika wyboru typu szablonu z listy w oknie typ lukarny oraz definicji parametrów geometrycznych lukarny. Jeśli wybrane parametry są poprawne i lukarna może być wstawiona na ekranie pojawi się okno "określ położenie lukarny". W dolnej części okna znajdują się przycisku umożliwiające zmianę widoku lukarny

* góra – widok z góry
* bok - widok z boku
* front – widok z przodu
* perspektywa – widok aksonometryczny
* anuluj – przerwanie procedury wstawiania lukarny

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-35372560be7a957cd646d3c40c161f52d78926f5%2F35.png?alt=media" alt="" width="265"><figcaption></figcaption></figure>

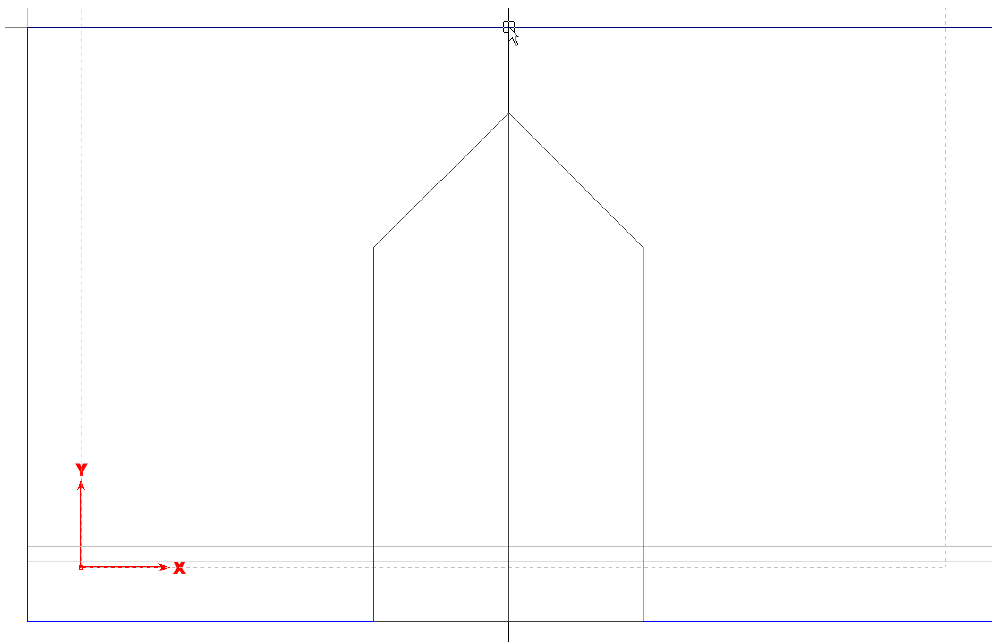

Okno graficzne służy do wyboru punktu determinującego położenie lukarny. Za pomocą tego punktu zostanie określone położenie lukarny w modelu. Lewym przyciskiem myszy wskazujemy właściwy punkt.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-8efbe393800d82fa3bbc9b659bc671d8fcd99804%2F36.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

Lukarna jest automatycznie „przyklejona” do kursora. Do wskazania docelowego położenia lukarny można wykorzystać geometrię pomocniczą linie i punkty, punkty pomocnicze lub istniejące obiekty.

### Wstawianie nowej lukarny

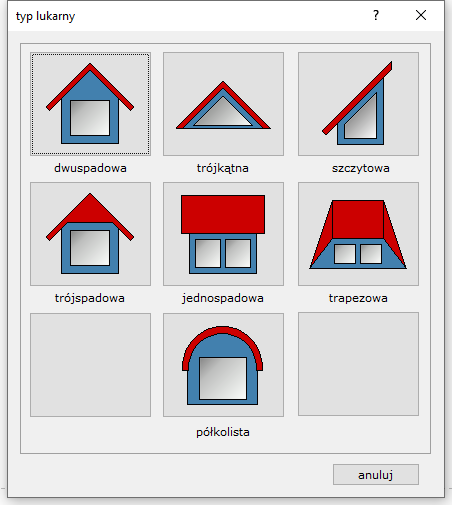

Jeśli lista szablonów lukarn nie zawiera takiego typu, który interesuje użytkownika należy wybrać pierwszą pozycję na liście szablonów - nowa. Na ekranie pojawi się okno typ lukarny.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FmKK6dI8rmQ7WWWhezxy9%2F1.png?alt=media&#x26;token=10419e5f-b5d2-41e3-86b2-76a21cb6f5fc" alt="" width="226"><figcaption></figcaption></figure>

Użytkownik graficznie wybiera interesujący go model lukarny, a następnie definiuje *parametry geometryczne lukarny*. Jeśli wybrane parametry są poprawne i lukarna może być wstawiona na ekranie pojawi się okno "określ położenie lukarny". Dalsza procedura jest analogiczna do opisanej w rozdziale "**Wstawianie lukarny z szablonu"**

### Definicja szablonu lukarny

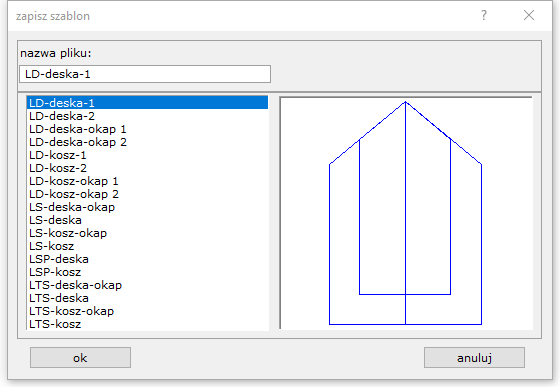

Szablon lukarny można zrobić z aktualnie edytowanej lukarny. Uruchomienie komendy ***1 plik → 3 szablon → 1 zapisz*** w module **KONSTRUKCJA LUKARN** spowoduje wywołanie okna "zapisz szablon". Okno składa się z listy zdefiniowanych szablonów, okna podglądu oraz pola nazwa pliku.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-0dff6095ab06c4e452c3675d9e42b205d865c1e2%2F28.png?alt=media" alt="" width="280"><figcaption></figcaption></figure>

Definicja nowego szablonu wymaga podania nowej, niepowtarzalnej nazwy. Podanie nazwy pliku identycznej, z już występującą spowoduje pojawienie się komunikatu ostrzegającego o nadpisaniu istniejącego szablonu.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-61484d72d19c8e2b214c3c2fd6d2007b23a8b98b%2F29.png?alt=media" alt="" width="163"><figcaption></figcaption></figure>

### Usunięcie szablonu lukarny

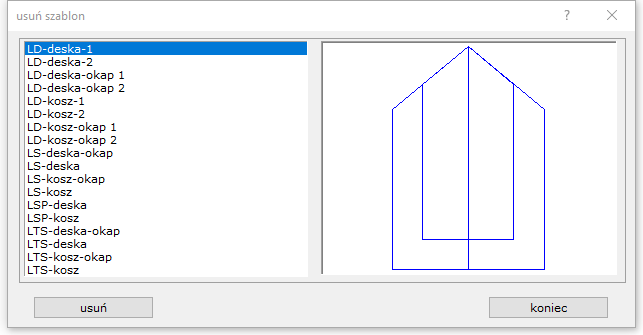

Użytkownik może zarówno definiować nowe szablony lukarn jak również usuwać zbędne. Uruchomienie komendy ***1 plik → 3 szablon → 2 usuń*** w module **KONSTRUKCJA LUKARN** spowoduje wywołanie okna usuń szablon rys nr 30. Okno składa się z listy zdefiniowanych szablonów, okna podglądu.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-7c5c386bcf534463ca742928b61f40aa7c1c67cb%2F30.png?alt=media" alt="" width="482"><figcaption></figcaption></figure>

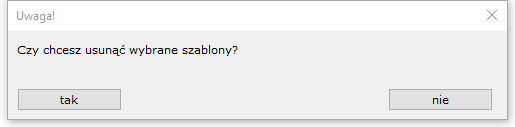

Wybierając określona pozycję z listy oraz przycisk usuń, użytkownik kasuje szablon lukarny. Zabezpieczeniem przed popełnieniem błędu i usunięciem niewłaściwego szablonu jest komunikat:

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-71a240c4de97bf1c4cde0cbd34d982fe22f4e888%2F31.png?alt=media" alt="" width="386"><figcaption></figcaption></figure>
