# Ściany lukarny

[Definicja lukarny](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/gaube_lukarny/lukarna-dachowa-definicja-podstawowa/) może uwzględniać przypisanie określonych parametrów oraz typów ścian lukarny. Funkcja dostępna jest jedynie przy aktywnym module **ŚCIANA**.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-4f8b026ec601f9a08fc6f2771645386f824bf430%2F8.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

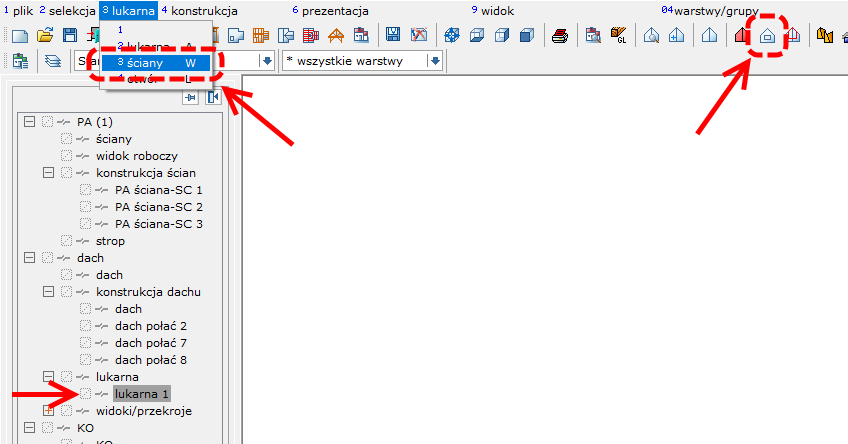

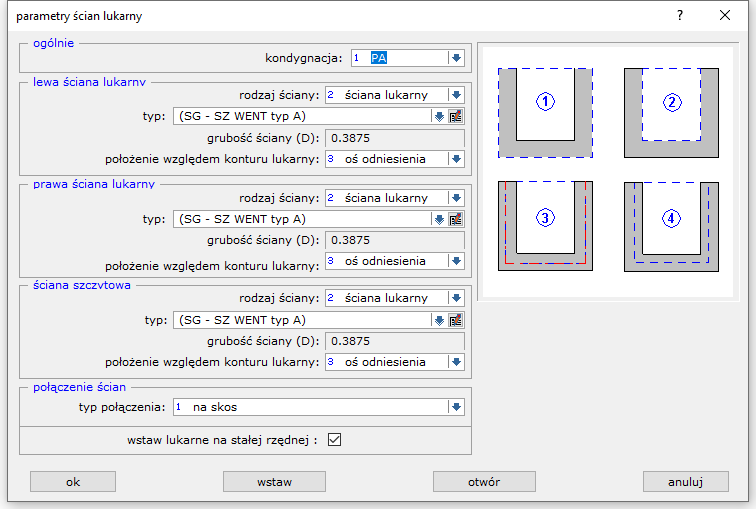

Za pomocą przycisku ściany w dolnej części okna parametry lukarny, ewentualnie komendą ***3 lukarna → 3 ściany*** w module **KONSTRUKCJA LUKARN** lub za pomocą ikony zostanie wywołane okno parametry ścian lukarny

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-df7e7117de27d118cad7c3b59df4299473c556f5%2F8-1.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

## SEKCJA ogólne

* ***kondygnacja*** – określenie do jakiej kondygnacji mają należeć ściany lukarn

## sekcja: lewa ściana lukarny, prawa ściana lukarny, ściana szczytowa,

Kolejne trzy sekcje posiadają takie same opcje:

* ***rodzaj ściany*** – wybór rodzaju ściany: ściana zew, ściana lukarny, a co za tym idzie wybór sposobu połączenia z połacią dachu
  * ***ściana zew*** – ściana zewnętrzna przypisana jest do kondygnacji. Jej wysokość oraz dolna krawędź definiowana jest przez kondygnację. Ściana zewnętrzna jest docinana przez połać dachu głównego lub jeśli otwór w połaci dachu jest większy przez połać lukarny
  * ***ściana lukarny*** - ściana lukarny przypisana jest do kondygnacji. Jej wysokość oraz dolna krawędź definiowana jest automatycznie przez połacie dachu głównego i lukarny.
* ***typ*** – wybór [typu ściany](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/grundriss_rzut-kondygnacji/typ-sciany-definicja/) zawierającego określoną ilość i grubość warstw, niebieska strzałka umożliwia wybór, ikona z prawej strony pola umożliwia edycje,
* ***grubość ściany (D)*** – wyliczona grubość ściany na podstawie wybranego typu ściany; informacja z systemu
* ***położenie względem konturu lukarny*** – określa sposób lokalizacji ściany:

  * ***krawędź zew*** – ściany znajdują się wewnątrz konturu lukarny
  * ***krawędź zew*** – ściany znajdują się na zewnątrz konturu lukarny
  * ***oś odniesienia*** – oś odniesienia ściany pokrywa się z konturem lukarny
  * ***wartość*** – dowolne położenie ścian określone przez użytkownika

  <figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-3b008ddb9d5fc9653546d2eff8cf8c3d82c7a472%2F8b.png?alt=media" alt="" width="197"><figcaption></figcaption></figure>

## sekcja połączenie ścian

* ***typ połączenia*** – sposób wzajemnego połączenia ścian

  * ***na skos*** – ukośne połączenia ścian w narożniku
  * ***ściana szczytowa zachodząca*** – ściana szczytowa jest nadrzędna i zachodzi na boczne ścianki
  * ***ściana boczna zachodząca*** - ścianki boczne są nadrzędne i zachodzą na ścianę szczytową

  <figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-c3b4d8d2cc44b63cb463609425d7ca984a0de721%2F8c.png?alt=media" alt="" width="197"><figcaption></figcaption></figure>

Definicja parametrów ścian lukarny umożliwi ich wizualizację (połacie lukarny uzyskają podparcie), oraz wykorzystanie modułu **KONSTRUKCJA ŚCIANY** do przygotowania ich konstrukcji.
