# Komponenty – nietypowe okucia stalowe

Projektowanie konstrukcji drewnianych wymaga czasami zastosowanie nietypowych ukuć stalowych. Zwykle są to okucia występujące w dużej liczbie w obrębie obiektu, lecz ze względu na zastosowane rozwiązanie konstrukcyjne, mają charakter unikatowy i są ściśle związane z określoną realizacją.

### Grupowanie

Funkcja komponent realizuje kilka celów. Jej podstawowym działaniem jest grupowanie elementów.

<figure><img src="/files/03EymKIvZK64xG4q3IuC" alt="" width="563"><figcaption></figcaption></figure>

Elementy składowe komponentu zostają powiązane ze sobą pod wspólną nazwą. Ta relacja ma charakter logiczny, a nie fizyczny. Elementy składowe nie tworzą jednej bryły lecz zbiór elementów składowych.

<figure><img src="/files/N6BZ5Y2qHrE3wuqis1As" alt="" width="563"><figcaption></figcaption></figure>

### Kopiowanie

Komponent, choć fizycznie nie stanowi jednej całości, można go wygodnie ustawiać za pomocą funkcji kopiowania, przesuwania, czy też odbicia lustrzanego. Wystarczy wybrać tryb selekcji komponentów (D-CAM 7-07), aby program widział komponent jako jedną całość w trakcie edycji położenia.

### Edycja elementów komponentu

Elementy składowe komponentu można dowolnie edytować, zmieniając ich: wymiary, materiały, obróbki, a nawet położenie. Zastosowanie funkcji komponent w żadnym stopniu nie ogranicza możliwości edycyjnych ich elementów składowych.

&#x20;

<figure><img src="/files/hfybMXGWPPeN1fTNy8X6" alt="" width="375"><figcaption></figcaption></figure>

### Transfer obróbek

Komponenty mogą [*przenosić obróbki*](/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dicam_d-cam/kopiowanie-obrobek-zastosowania-nosiciela.md) na elementy drewniane. Do tego celu konieczne jest [*przypisanie obróbek* ](/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dicam_d-cam/kopiowanie-obrobek-maszynowych-definicja-nosiciela.md)specjalnych [*typ 4*](/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/kody-obrobek-maszynowych.md) do jednego z elementów składowych okucia. Po umieszczeniu okucia w położeniu docelowym należy przeliczyć obróbki. W efekcie końcowym element drewniany otrzyma wycięcia, gniazda lub wiercenia, które idealnie pasują do zastosowanego okucia.

### Rysunki

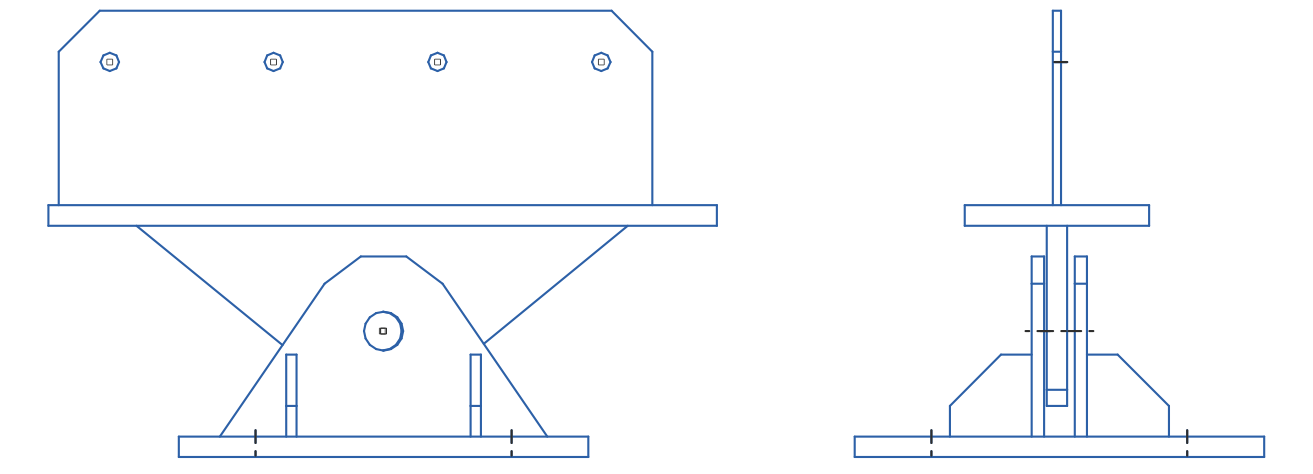

Komponent posiada specjalną funkcję, która automatycznie generuje rysunki zarówno złożenia – komponentu, jak również elementów składowych. Definicja komponentu określa ilość oraz treść rzutni rysunkowych na których zostanie przestawione okucie. Rysunki warsztatowe elementów składowych okucia, generowane są jako rysunku niezależne.

<figure><img src="/files/tit6Lb1XHyudGeZMuD8c" alt="" width="375"><figcaption></figcaption></figure>
