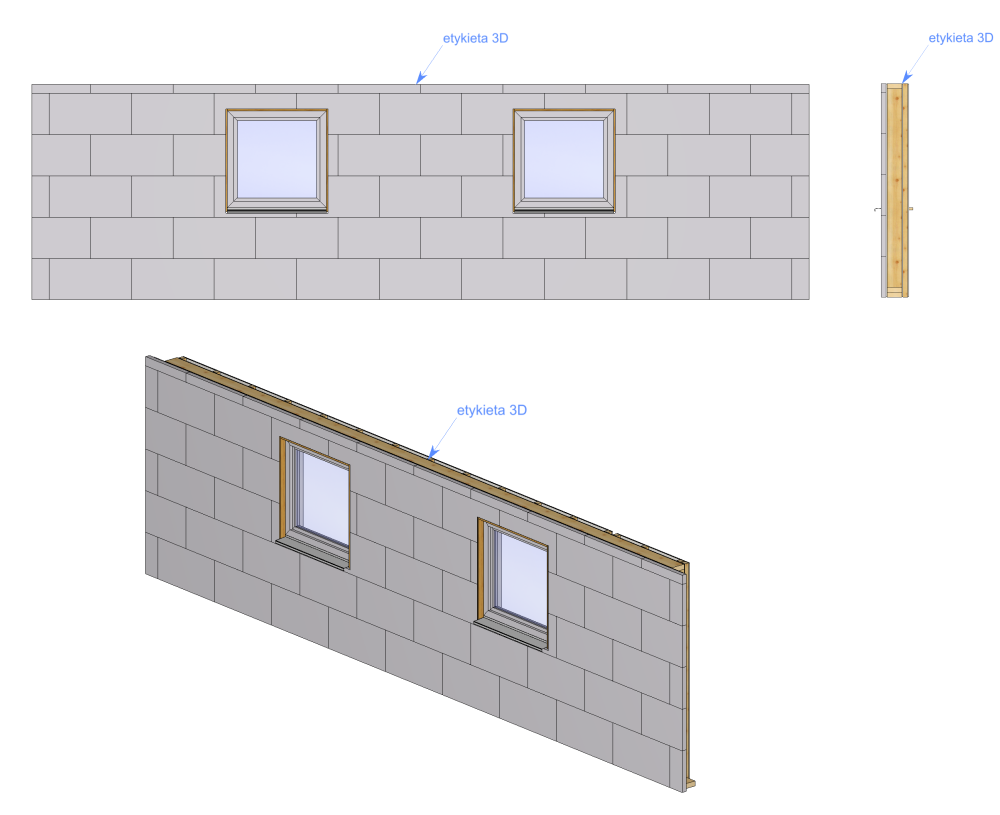

> For the complete documentation index, see [llms.txt](https://docs.dietrichs.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dicam_d-cam/etykiety-3d.md). # Etykiety 3D System opisu elementów w formie obiektów tekstowych zasadniczo jest lokowany na określonych płaszczyznach, powiązanych z opisywanym elementem. Takie rozwiązanie jest efektywne i zadowalające dla widoków pojedynczych ścian, stropów, itp. Nie sprawdza się w przypadku widoków aksonometrycznych. Aby zapewnić czytelność etykiety tekstowej jej orientacja powinna być dopasowana do aktualnego widoku. To wymaga adaptacyjnej właściwości. Etykiety 3D taką cechę posiadają. Etykiet 3D zawsze wyświetlane są w relacji do ekranu monitora czyli niezależnie od widoku 3D. Rotacja, przesuwanie, powiększanie/zmniejszanie modelu nie wpływa na czytelność etykiet. Bez względu na ustawienie modelu etykiety są czytelne. Etykieta 3D - dynamiczny opis obiektów w przestrzeni ### Etykiety 3D - typy Funkcja Etykiety 3D jest dostępna z poziomu D-CAM. Za pomocą komendy ***4 geometria – 02 etykiety 3D***. Użytkownik ma do dyspozycji trzy opcje, analogicznie jak w przypadku zwykłych opisów w formie odnośnika: * 1 **odnośnik – wielowierszowy** – opis w formie odnośnika umożliwiający wstawienia opisów wielowierszowych. Opis może zawierać: * frazy stałe – fraza może zawierać dowolne znaki: litery – A,B,...itp, cyfry – 1,2, ...itp i znaki specjalne - !, @, #,...itp * zmienne – etykieta może składać się z wartości zmiennych systemowych i projektowych. Dostępna lista zmiennych pojawia się po wyborze przycisku wstaw zmienną w miejsce kursora. Zmienne podlegają formatowaniu poprzez wybór jednostki, w której będzie wyrażona oraz ilości miejsc po przecinku. Zapis zmiennych jest sformalizowany #nazwa zmiennej#. * 2 **odnośnik – jednowierszowy** – opis w formie odnośnika jednowierszowego. Dozwolone jest stosowanie jedynie stałych fraz. * 3 **oznaczenie spoiny** – specjalny typ etykiety 3D dedykowanej do opisu spoin spawalniczych ### Etykiety 3D = odnośnik tekstowy Pod względem dostępnych opcji, etykieta 3D to po prostu odnośnik tekstowy umieszczony w przestrzeni. Posiada analogiczne opcje związane z kreowaniem treści i stylu tekstowego. Tym co je odróżnia od siebie to dynamiczny charakter etykiety 3D i jej osadzenie w środowisku 3D. ### Etykiety 3D – edycja Etykiety 3D podobnie jak zwykłe odnośniki podlegają edycji. Użytkownik może dokonać: * edycji treści – ***4 geometria – 02 etykiety 3D – 4 edycja-treść*** * edycji stylu tekstu – ***4 geometria – 02 etykiety 3D – 5 edycja-styl*** * zmiany położenia tekstu – ***4 geometria – 02 etykiety 3D – 6 przesuń*** * zmiany położenie odnośnika – ***4 geometria – 02 etykiety 3D – 7 przesuń - punkt bazowy*** * usunąć odnośnik 3D – ***4 geometria – 02 etykiety 3D – 8 usuń*** ### Etykiety 3D – kontrola widoczności Etykiety 3D to obiekty, które powstają i są przypisane do modułu D-CAM. W środowisku projektowym są widoczne jedynie w D-CAM! Etykiety 3D są obiektami rysunkowymi. Osadzają się na aktualnej warstwie rysunkowej. Widoczność etykiet można kontrolować z poziomu warstw rysunkowych ***04 warstwy/grupy – 1 warstwy***. Pokazanie lub ukrycie warstwy z etykietami determinuje ich widoczność. Dodatkowym kryterium jest przynależność etykiet 3D do modułu D-CAM. Etykiety są widoczne w przypadku włączenie w trybie prezentacji ***1 plik – 7 ustawienia – 1 tryb prezentacji*** opcji **linie wymiarowe, opisy**. ### Etykiety 3D – rysunki Etykiety 3D mogą być widoczne na dokumentacji rysunkowej. Dwa typy rysunków dają możliwość przeniesienia etykiet 3D na dokumentacją rysunkową: ***1 plik – 01 rysunki – 01 rysunek – zrzut ekranowy*** oraz ***1 plik – 01 rysunki – 6 rysunek - widok D-CAM***. W obu przypadkach etykieta 3D zamieniana jest na zwykły odnośnik, który można edytować za pomocą funkcji ***6 tekst – 8 odnośnik – 4 do 8***
