Funkcje belek w prefabrykowanym stropie drewnianym

Automatyczne wypełnienie paneli konstrukcją nośną stropu następuje według charakterystycznych linii tworzonych przez te panele. Od ich prawidłowego rozpoznania i wypełnienia odpowiednia belką zależy właściwe rozwiązanie stropu.

Wydzielenia poszczególnych obszarów paneli dokonujemy poprzez narzędzia z grupy 7 system w module konstrukcja stropu. Każdy z tych obszarów możemy automatycznie wypełnić konstrukcją według wcześniej przygotowanego przepisu. W tym celu należy wybrać narzędzie 7 system 1 edytor panele składające się z trzech sekcji: Rozdziel przekroje; Pojedyncza belka; Belki pośrednie.

Pojedyncza belka

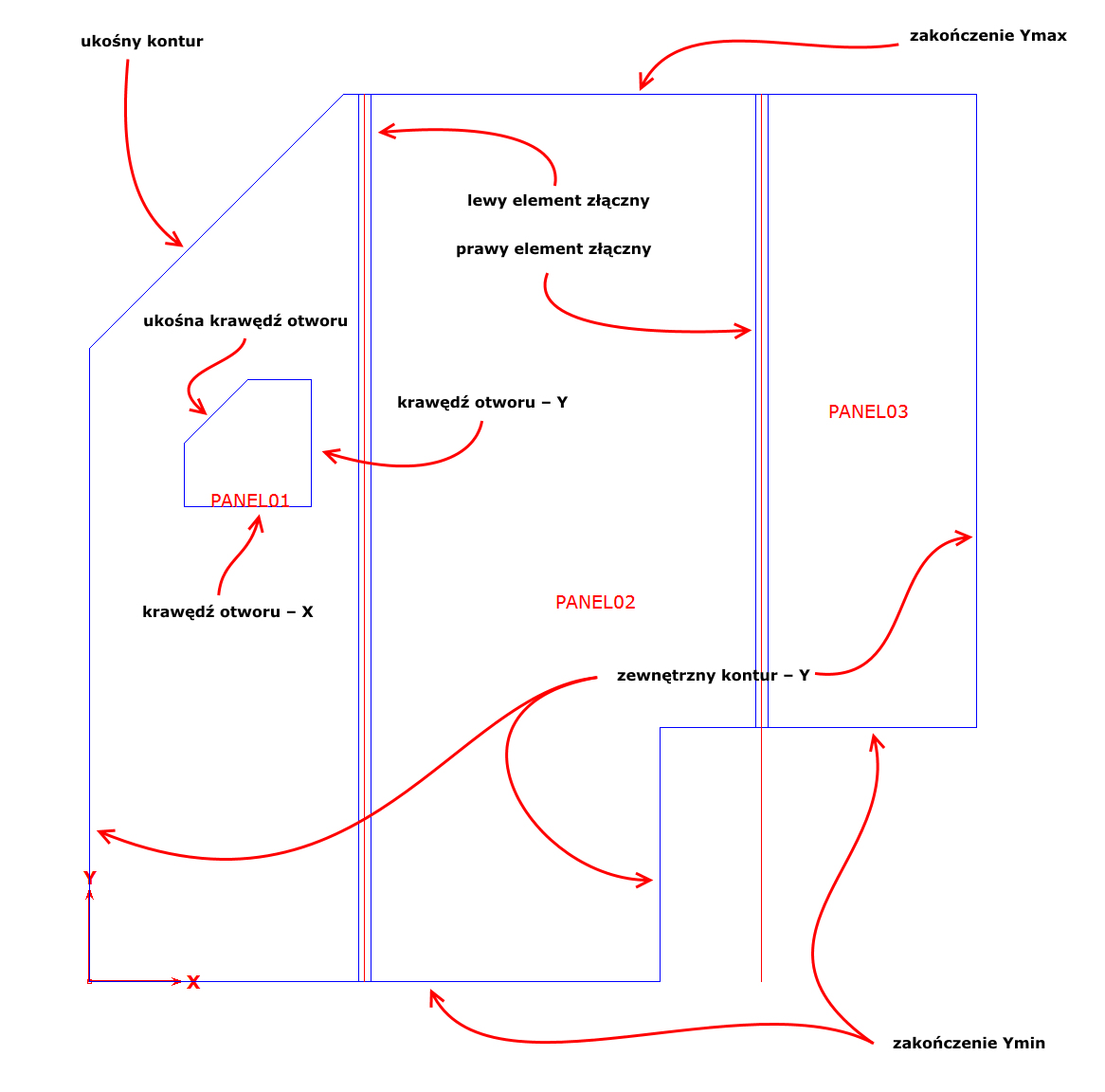

Zakładka ta pozwala przypisać odpowiednią belkę do charakterystycznych linii stropu:

• lewy element złączny

• prawy element złączny

• zewnętrzny kontur – Y

• ukośny kontur

• zakończenie Ymax

• zakończenie Ymin

• krawędź otworu – X

• krawędź otworu – Y

• ukośna krawędź otworu

Osobną pozycja na liście pojedynczych belek jest wartość "(rozmieszczenie elem)". Pozwala ona wprowadzić w odpowiednim momencie belki dystrybucyjne definiowane w zakładce belki pośrednie.

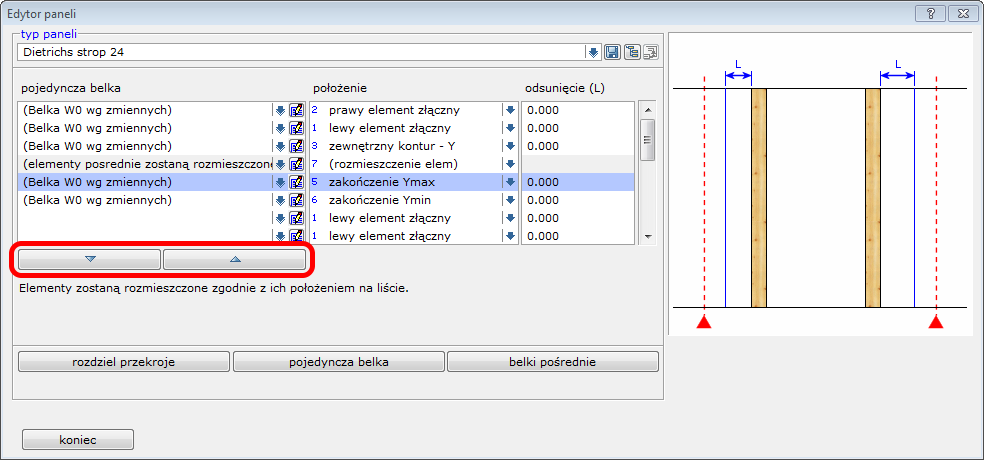

Kolejność ułożenia elementów na liście odpowiada ich kolejności pojawiania się w panelu stropowym. Ma to istotne znaczenie z punktu widzenia konstrukcji stropu i połączeń między elementami. Dlatego po przypisaniu belek do określonych funkcji w panelu możemy dokonać zmiany ich pozycji na liście belek. W tym celu stajemy kursorem na wybranym wierszu i używając przycisków strzałek przesuwamy w górę lub w dół wskazany rodzaj belki. Dzięki temu możemy otrzymać różne rozwiązania konstrukcyjne prefabrykatów:

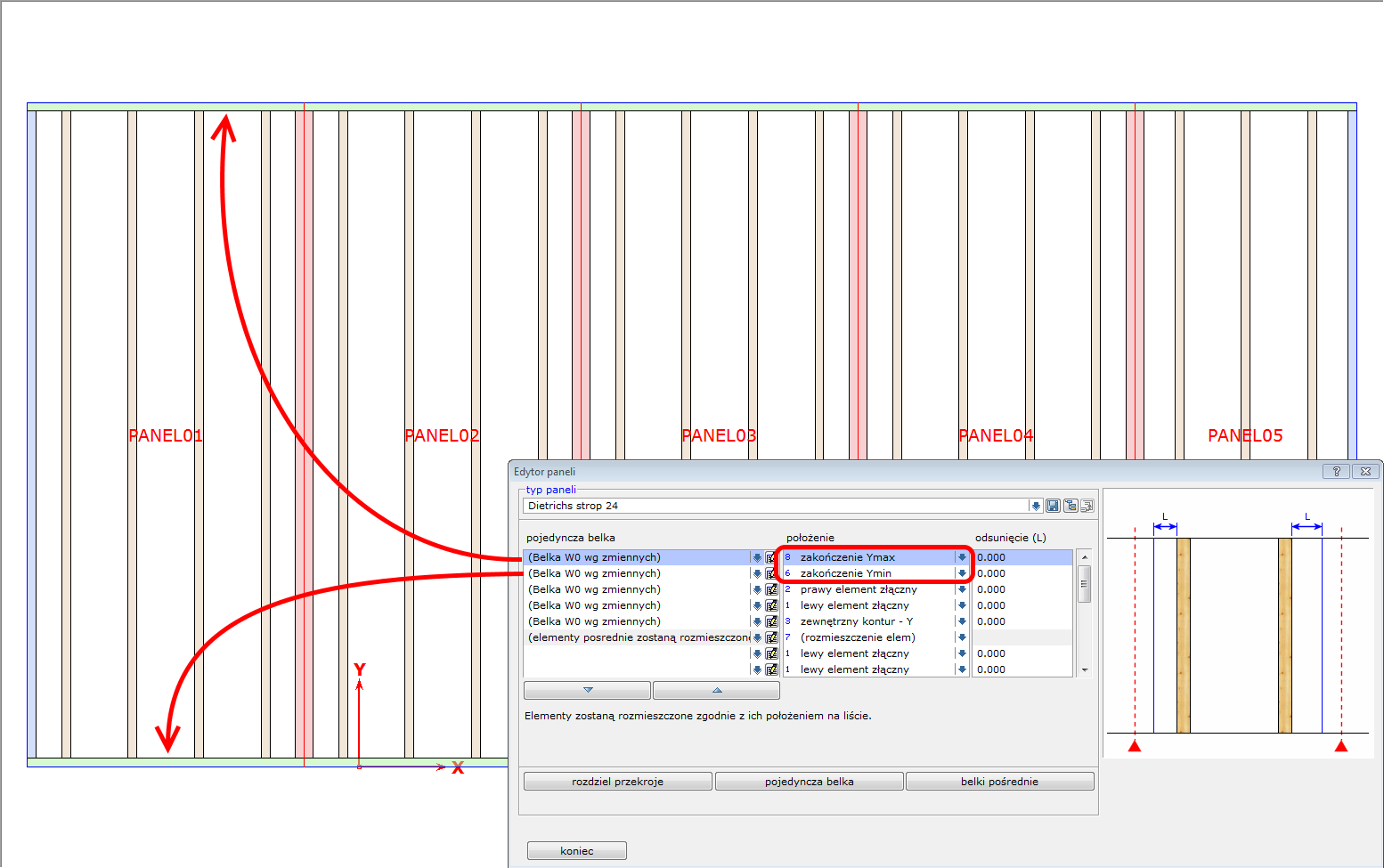

Przykład nr 1 - Czoła paneli z zamkniętymi belkami stropowymi

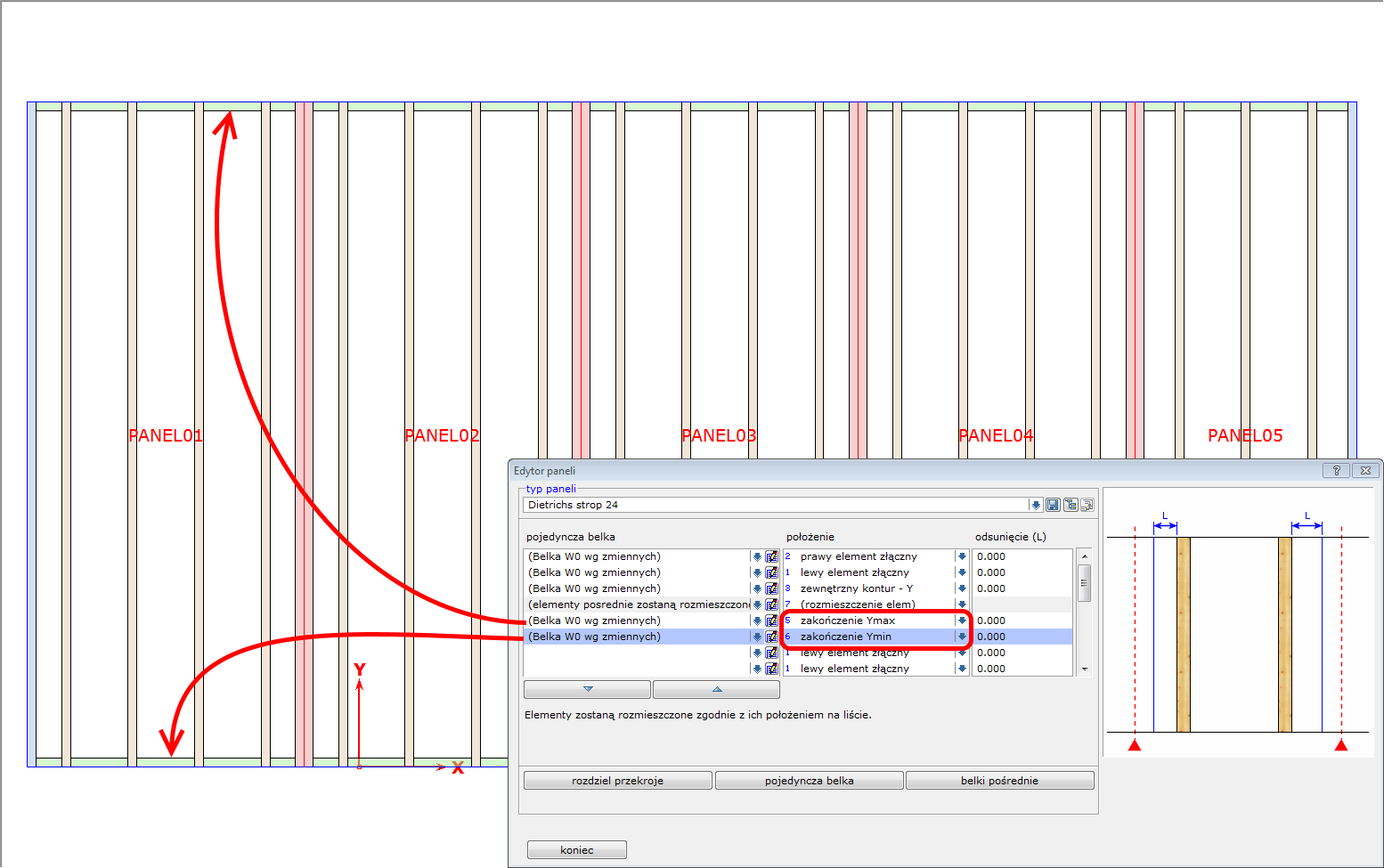

Przykład nr 2 Czoła paneli z widocznymi belkami stropowymi

UWAGA do przykładu nr 2 Aby element typu "zakończenie Ymax/min" wypełnił każdą przestrzeń między belkową należy upewnić się, że jego definicja pozwalam mu na automatyczne tworzenie łańcucha elementów:

definicja elementu konstrukcyjnego stropu
