# Wysuwnice okapu szczytowego

Wykonanie okapu szczytowego w dachach o konstrukcji pozbawionej płatwi wymaga wykorzystania wysuwnicy. Wysuwnica pełni rolę łącznika między krowią wewnętrzną posiadająca stabilne oparcie, a krokwią zewnętrzna, okapową. Dla prawidłowej pracy tego układu, istotne jest stabilne podparcie wysuwnicy na ścianie szczytowej budynku. Przekrój oraz rozstaw wysuwnic wymaga wykonania obliczeń.

### **Krokwie ukośne jako wysuwnice**

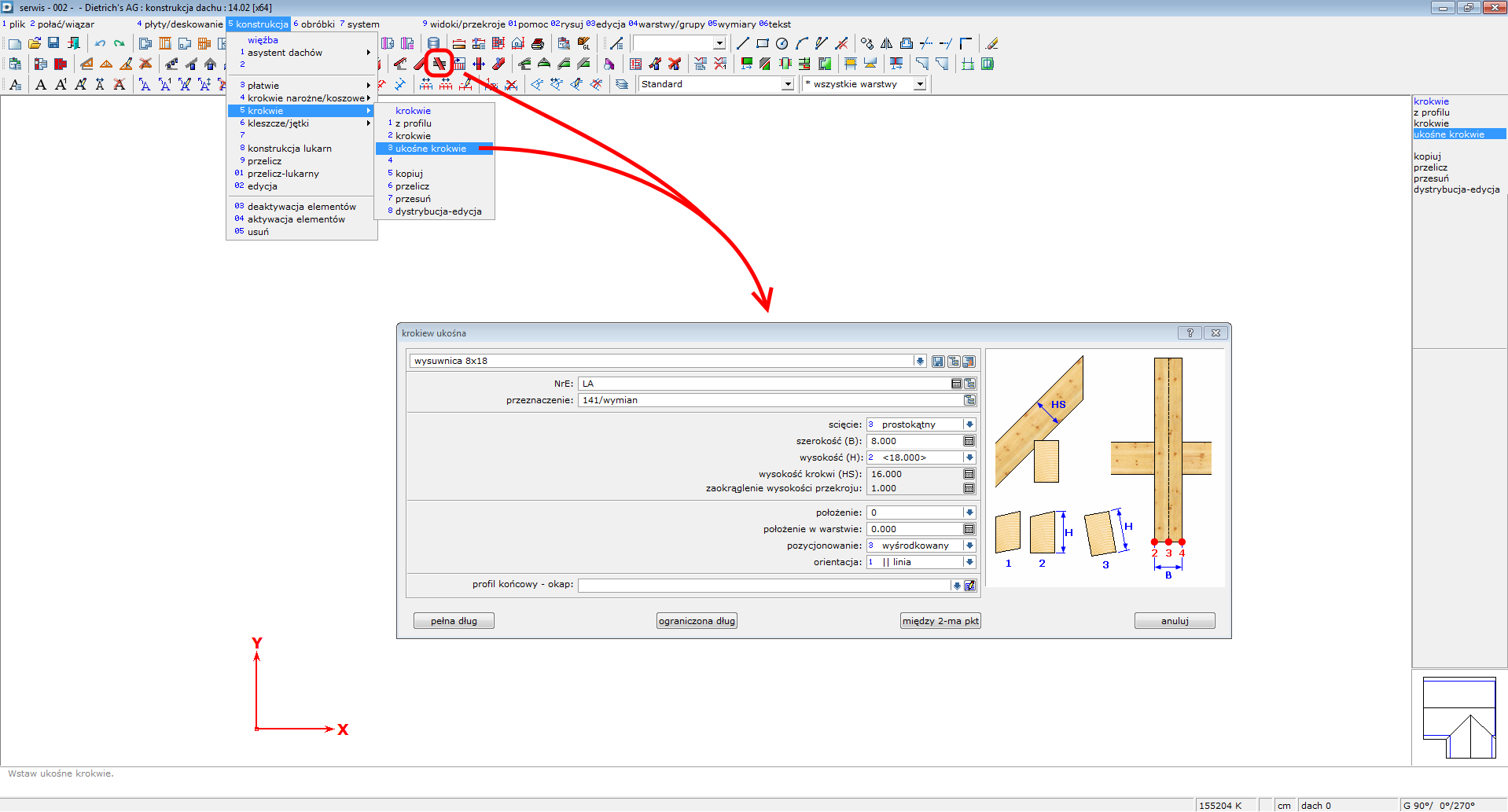

W systemie Dietrich’s nie występuję specjalna funkcja dedykowana dla wysuwnicy . Dlatego do tego celu należy wykorzystać inne dostępne możliwości. Świetnie do tego celu nadają się takie elementy jak **5 konstrukcja – 5 krokwie – 3&#x20;*****ukośne krokwie***.

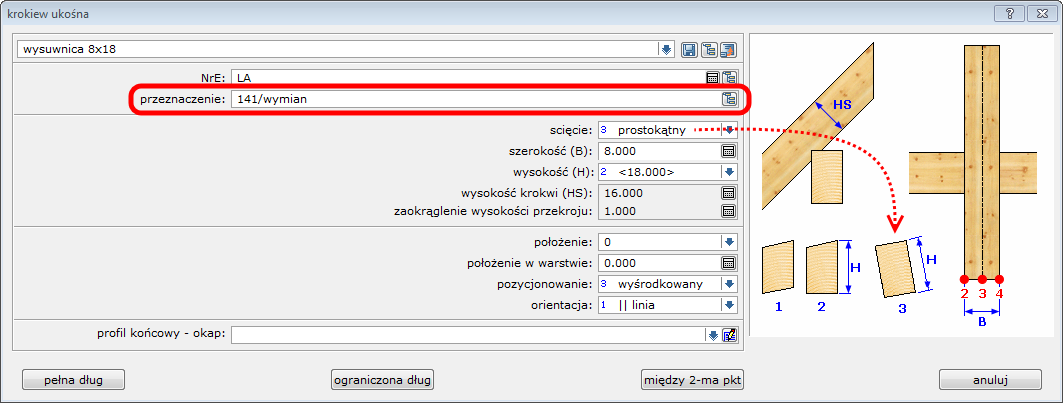

Definicję wysuwnicy rozpoczynamy od zmiany przeznaczenia elementu. Aby element opisać prawidłowo wprowadzany własny opis – *wysuwnica*. Poprzedni wpis w tym polu jest generowany na podstawie pola elem typ, lecz można go modyfikować według własnych potrzeb. Aby zachować prostokątny przekrój wysuwnicy i dopasować jej ustawienie do płaszczyzny dachu należy w opcji ścięcie wybrać opcję ***3 – prostokątny***.

<figure><img src="/files/dP09jcQbldmMGIUOqyRo" alt="" width="563"><figcaption></figcaption></figure>

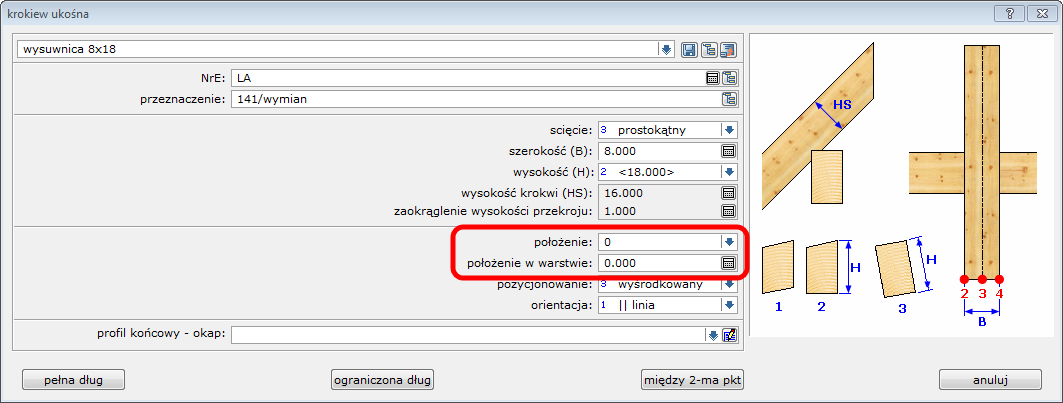

W kolejnym kroku definiujemy wymiary wysuwnicy: jej wysokość oraz szerokość. Należy pamiętać aby wstawić wysuwnice we właściwej warstwie dachu. Do kontroli tych parametrów służą funkcje ***położenie*** oraz ***położenie w warstwie***.

<figure><img src="/files/yy3sUfmdSNhWSgfO8ngV" alt="" width="563"><figcaption></figcaption></figure>

Do wykonania dystrybucji wysuwnic na okapie szczytowym wykorzystamy opcję między ***2-ma punktami***. Następnie wskazujemy linię według której zostanie zorientowania oś wysuwnic oraz granice odcinka, na którym dokonamy dystrybucji wysuwnic (***PKT 1*** oraz ***PKT 2***).

<figure><img src="/files/s5Fl6QGp4Tsp7vc5RBp9" alt="" width="563"><figcaption></figcaption></figure>

![033](/files/Mr79ZiIh9lKcdZ2AN9yS) ![022](/files/7tVNGrfwveTNhMvluGMa)

Długość wstawionych elementów wysuwnic nie podlega kontroli, dlatego na koniec użytkownik musi je dociąć do krokwi.

<img src="/files/DFyEiWJ9fBK8Ea0VhhtL" alt="docięcie" width="563">
