# Wiercenia pod krokwiaki + łącznik

Realizacja węzła krokiew - płatew wymaga wykonania trwałego połączenia. Podejście polegające na wykonaniu jedynie *wiercenia pilotażowego pod łącznik* jest dużym uproszczeniem stanu faktycznego. Z tego powodu została dodana specjalna opcja zarówno dla płatwi, jak i krokwi. Umożliwia ona szczegółową kontrolę parametrów w zakresie: ilości, położenia i średnicy i głębokości wierceń oraz doboru łącznika do połączenia.

## **Połączenie krokwi z płatwią**

Nowa opcja wiercenie pod krowiaki dostępne jest dla płatwi (murłata, płatew pośrednia, płatew kalenicowa) oraz krokwi (krokiew, krokwie narożna, koszowa).

| płatew ![wiercenie z łącznikiem - ustawienia płatwie](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-442006644b07ea43e4386f469f76578aa8003a71%2Fwiercenie_p%C5%82atew_set.png?alt=media) | krokiew ![wiercenie z łącznikiem - ustawienia krokwie](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-491de0346e45172c03c901336259c1fef7c419b1%2Fwiercenie_krokiew_set.png?alt=media) |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |

Aby z niej skorzystać należy wybrać z listy dostępne ustawienia lub wykonać je samodzielnie i zapisać. Okno wiercenia pod krokwiaki zawiera następujące opcje

* ***ilość i kierunek przesunięcia wierceń od osi elementu*** – opcja posiada cztery warianty, określa położenie oraz ilość wierceń z łącznikiem
  * *x1 w osi* – jedno wiercenie z łącznikiem ustawione w osi krokwi
  * x1 do lewej – jedno wiercenie z łącznikiem ustawione z przesunięciem V na lewo od osi krokwi
  * x1 do prawej – jedno wiercenie z łącznikiem ustawione z przesunięciem V na prawo od osi krokwi
  * x2 lewa/prawa – dwa wiercenia z łącznikiem ustawione z przesunięciem V na lewo i prawo od osi krokwi
* ***poprzeczne przesunięcie wiercenia (V)*** – opcja powiązana z poprzednią opcją określa wartość przesunięcie wiercenia z łącznikiem w stosunku do osi krokwi

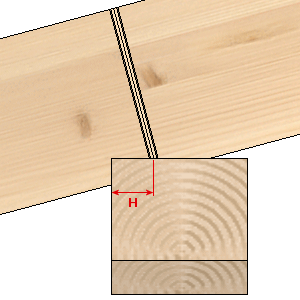

* ***podłużne przesunięcie wiercenia (H)*** – opcja określa wartość przesunięcie wiercenia z łącznikiem wzdłuż krokwi w stosunku do położenia zaciosu. Wartość przesunięcie może być dodatnia – przesunięcie w kierunku kalenicy lub ujemna przesunięcie w kierunku okapu. Przesunięcie jest realizowane jedynie po spełnieniu warunku granicznego kąta nachylenia dachu.

  <figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-c2121094b926bdd2b2e8c3e24a3ecbc353fb7cc9%2FTBSPNB03.bmp?alt=media" alt="" width="225"><figcaption></figcaption></figure>
* ***graniczny kąt nachylenia dachu dla przesunięcia podłużnego*** – opcja określa graniczny kąt nachylenia dachu. Jeśli nachylenie połaci jest mniejsze niż wartość graniczne realizowane jest przesunięcie. W innym przypadku jest pomijane.
* ***połączenia*** – to kluczowa opcja, która określa typ łącznika przypisanego do wiercenia oraz definiująca średnicę i głębokość wiercenia. Z listy należy wybrać jedną z dostępnych opcji lub przygotować własne ustawienia.

## **Wiercenia według płatwi**

Kontrolę parametrów połączenia krokiew - płatew można przypisać do elementów typu płatew. Takie rozwiązanie umożliwia różnicowanie parametrów połączenia między: murłatą, płatwią pośrednią, czy też płatwią kalenicową. Oznacza to, że każda krokiew oparta na danej płatwi będzie miała identyczne parametry m. in. wiercenia pod krokwiaki.

![wiercenie z łącznikiem - wiercenia według płatwi](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-6e3ef5f16dd32d03da7c8256603e008282560c92%2Fwiercenie_p%C5%82atew_wiz.png?alt=media)

## **Wiercenia według krokwi, krokwi narożnej i koszowej**

W szczególnych sytuacjach zachodzi konieczność doboru specjalnych parametrów połączenia krokiew - płatew dla wybranej grupy krokwi. W takim przypadku informacja o połączeniu czerpana jest bezpośrednio z ustawień indywidualnych dla samej krokwi. Parametry przypisane do płatwi w tym przypadku mają charakter drugorzędny.&#x20;

![wiercenie z łącznikiem - wiercenia według krokwi](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-4f7b21c88df050b3f5344a49799ecd962b068e21%2Fwiercenie_krokiew_wiz.png?alt=media)

### **Krokiew narożna**

Wykonanie połączenia krokwi narożnej z płatwią jest również możliwe. Należy jednak spełnić określone warunki, aby zostało ono zrealizowane. Warunkiem koniecznym jest częściowy lub całkowity brak fazowania krokwi narożnej. Wiercenia wykonywane są jedynie na niefazowanej płaszczyźnie.

{% hint style="danger" %}
**UWAGI**&#x20;

Wiercenie zblokowane z zaciosem oraz wiercenie z łącznikiem to dwie niezależne opcje. Aby nie zdublować efektów ich działania należy wybrać jedną z nich.
{% endhint %}

Zwiększenie kontroli parametrów wiercenia pod krokwiaki wymusiło odseparowanie operacji wiercenia od procesu wykonania zaciosu w krokwi. Oddzielenie wiercenia od zaciosu to konieczność generowania dwóch odrębnych obróbek: wiercenia oraz zaciosu.
