# Struganie elementów więźby

### **Obszary dachu**

Prace należy rozpocząć od określenia powierzchni poszczególnych części dachu. Od zakresu tych powierzchni zależeć będzie zakres strugania wybranych elementów. Opis wykonania tej czynności znajduje się w artykule [Definicja obszarów funkcyjnych dachu](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/definicja-obszarow-funkcyjnych-dachu).

![sterfy dachu](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-e38f5c3d8604067d1df45a0016ee58b5f32910cd%2Fsterfy-dachu.png?alt=media)

### **Definicja obróbki strugania**

Aby dodać obróbkę strugania do poszczególnych elementów należy przejść do modułu konstrukcja dachu i wybrać komendę **6 obróbki - 02 struganie – 1 *****powierzchnia strugania***

![obróbka strugania](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-4e8ea07cb5b2e9e416279a7fc96d52277775527d%2Fobr%C3%B3bka-strugania.png?alt=media)

W górnej części okna definicji strugania możemy określić [warstwę dachu](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/typ-polaci-definicja-i-edycja), z której elementy więźby będą poddawane struganiu oraz wcześniej zdefiniowany obszar, w którym będzie przeprowadzona ta operacja.

![warstwa-zakres](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-7cf5a4a8901d8e6f30275d440502028893341f7d%2Fwarstwa-zakres.png?alt=media)

Kolejna sekcja pozwala na nadanie indywidualnych parametrów strugania poszczególnym grupom elementów więźby dachowej. Możliwe jest też zdefiniowanie dodatkowej długości strugania wychodzącej poza wcześniej zdefiniowany obszar dachu.

![elementy](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-6610685357861a366bf6496cc96817bb846c58ce%2Felementy.png?alt=media)

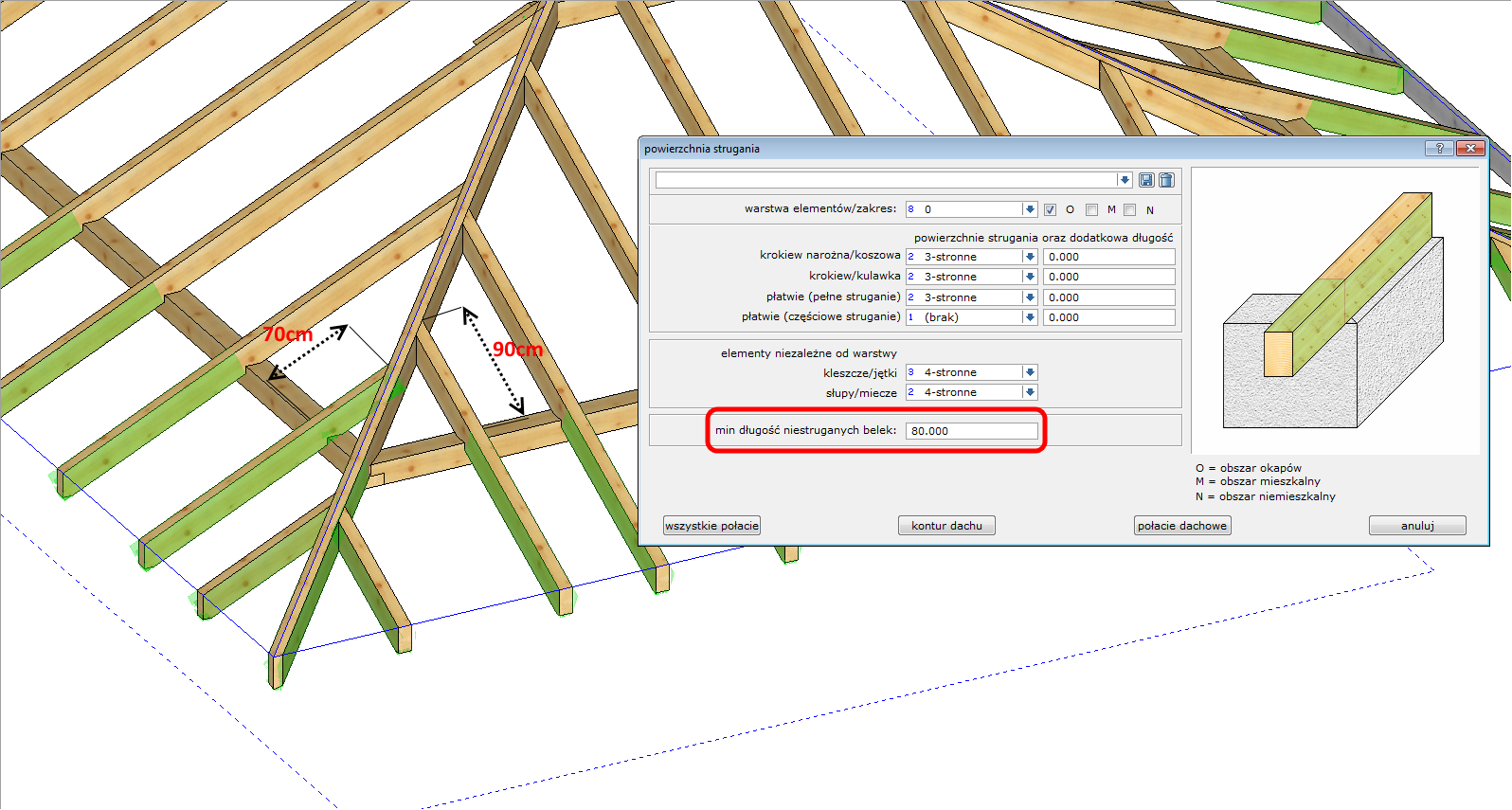

Ostatni parametr pozwala na określenie minimalnej długości niestruganej powierzchni elementu. Belki, których niestrugana powierzchnia będzie dłuższa od podanej przez użytkownika zostaną wystrugane zgodnie ustawieniami. Wszystkie belki, które nie zmieszczą się w tym kryterium zostaną wystrugane na całej swej długości zgodnie z poniższym przykładem:

### **Przypisanie obróbki strugania**

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-74875e157fe8f072ddcde780d2c6786da5f299ec%2Fniestrugana-d%C5%82ugo%C5%9B-belek.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

Przypisanie obróbki strugania odbywa się poprzez wybranie jednej z metod wskazania właściwego dachu/połaci. Przycisk ***wszystkie połacie*** pozwala na wykonanie obróbek na wszystkich połaciach, wszystkich dachów znajdujących się w modelu. Przycisk ***kontur dachu*** automatycznie wykona operacje strugania na wszystkich połaciach wskazanego konturu dachu. Przycisk ***połacie dachowe*** pozwala na indywidualny wybór połaci zdefiniowanych w modelu. Przycisk ***anuluj*** przerywa cała operację.

{% hint style="success" %}
***Wskazówka***\
Aby mieć graficzny podgląd wykonanych obróbek strugania należy przejść do **1 plik – 7 ustawienia – 1&#x20;*****tryb prezentacji*** i tam znaczyć pole ***struganie pow***.
{% endhint %}

![tryb prezentacji](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-1d4d811f178bc73e3659018c7e0ecc26f01f4719%2Ftryb-prezentacji.png?alt=media)

Obróbkę strugania można przypisać pojedynczym elementom, korzystając z obróbek specjalnych D-CAM.

{% hint style="danger" %}
***Uwaga***\
Obróbka nie kontroluje grubości zbieranego przez głowice strugającą materiału lecz jedynie zakres tej operacji. Ilość zbieranego materiału ustawiana jest bezpośrednio na strugarce.

Obróbka strugania jest zapisywana jedynie w pliku maszynowym. Rysunki warsztatowe nie zawierają informacji o struganiu. Długość oraz powierzchnia strugania podlega zestawieniu, lecz wymagane jest przeniesienia zestawienia materiałów do przedmiaru robót.
{% endhint %}
