# Skośny okap dachu

Wykonanie skośnego okapu dachu może być z pozoru zadaniem bardzo prostym. Jednak od techniki jego zaprojektowania zależy czy osiągniemy planowany efekt.

### Kształt dachu

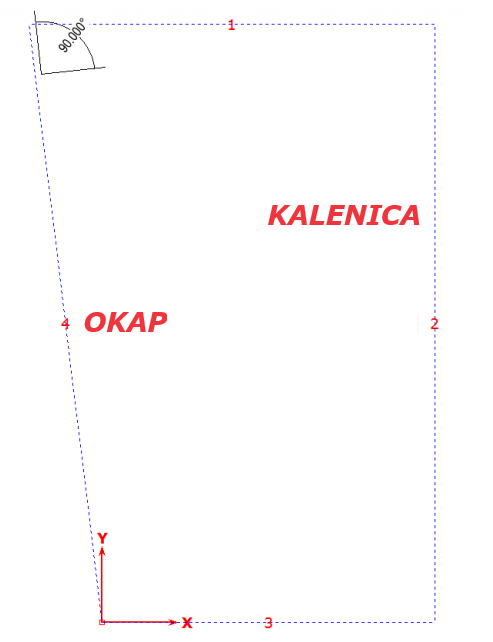

Założeniem jest aby kształt dachu był w podstawie trapezem prostokątnym. Jego [poszczególne linie](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/rozwiazanie-polaci-edycja-rodzaju-linii-i-typu-krawedzi-dachu/) powinny pełnić następujące funkcje:

1. \- ***okap szczytowy***
2. ***- szczyt dachu jednospadowego** (dla uproszczenia **- kalenica**)*
3. ***- okap szczytowy***
4. ***- okap***

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-b96535e8faa2edfce9babcc27134afe34200166e%2Fksztalt-dachu-zalozenia.png?alt=media" alt="" width="247"><figcaption></figcaption></figure>

### Poziomy okap

Jeśli założeniem projektu jest to aby zachować poziomy okap (na jednej wysokości) to powyższy kształt konturu jest odpowiedni. Konsekwencją nierównoległości linii okapu i linii kalenicy jest w tym wypadku wznoszenie się belki kalenicowej. Krokwie będą miały naturalny, prostopadły przebieg względem linii okapu

![poziomy okap](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-a5a009c983fc7837ec6d33fa3e0136a8062e6df6%2Fpoziomy-okap.png?alt=media)

### Pozioma kalenica

Jeśli założeniem projektu jest to aby zachować poziomą kalenicę to kształt konturu musi ulec drobnej modyfikacji. Należy wytworzyć krótki odcinek okapu (linia nr 5) równoległy do linii kalenicy

![modyfikacja konturu dachu](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-f6235e7b03961bf6f8f111ca5ab62fb78259e7bf%2Fmodyfikacja-konturu-dachu.png?alt=media)

Definicja [parametrów połaci](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/rozwiazanie-polaci-atrybuty-polaci/) (kąt; okap; wysokość) powinna być wprowadzona właśnie na linii nr 5.

![pozioma kalenica](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-fe40ad8597dae96e8770d6f678876fa64bf33523%2Fpozioma-kalenica.png?alt=media)

Konsekwencją takiego układu jest wznoszący się okap i krokwie przebiegające pod kątem prostym do kalenicy

{% hint style="success" %}
**Wskazówka**:

Prostą metodą osiągnięcia efektu poziomej kalenicy mogła by być [edycja kształtu dachu](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/wysuniecie-okapu-nad-drzwi-wejsciowe-budynku/) opartego o kontur prostokątny
{% endhint %}
