# Przedłużanie lub skracanie okapu dachu

Częstym problemem projektanta jest potrzeba niewielkiej modyfikacji kształtu dachu na zaawansowanym etapie prac projektowych. Konieczność edycji parametrów połaci lub co gorsza [*modyfikacji profilu dachu*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/wyznaczenie-wielkosci-okapu-dachy-wielopolaciowe-o-roznych-katach-nachylenia-polaci) może być zadaniem zbyt czasochłonnym w porównaniu do efektu zmian. Całe szczęście to nie jedyny sposób kreowania bryły dachu.

### Przedłużenie okapu o wartość liczbową:

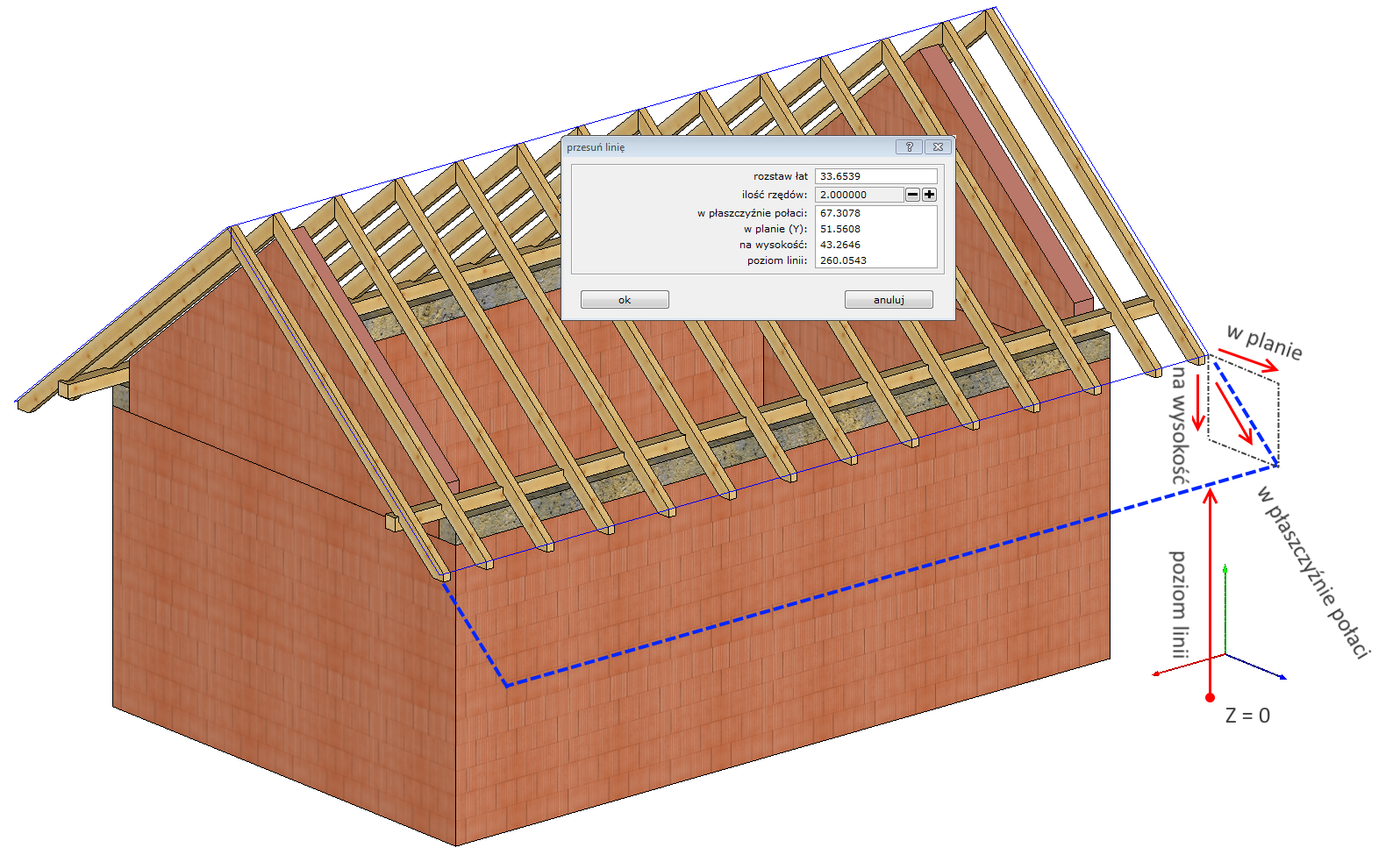

Narzędzie do edycji granic połaci dachowej (**DACH *****4-4-1***) pozwala przesunąć dowolną linie dachu równolegle do przynależnej płaszczyzny połaci. Procedura jest prosta i intuicyjna. Przykładowo wskazujemy krawędź konturu konstrukcji w okapie a następnie w sposób graficzny możemy określić do jakiego punktu ma ona zostać wydłużona/skrócona. Alternatywnie można posłużyć się klawiszami strzałek na klawiaturze określając kierunek i długość przesunięcia. Podawana odległość jest zawsze odległością w planie. Przed wprowadzeniem zmian projektant ma zawsze możliwość skorygowania wartości przesunięcia linii w oparciu o obliczenia programu:Wprowadzenie jednego z powyższych parametrów powoduje automatyczne przeliczenie pozostałych wartości.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-dabdffc9ae4b5906ca9cf48855790ca1934954cf%2Fdach-1.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

### Przedłużenie okapu o rzędy dachówek:

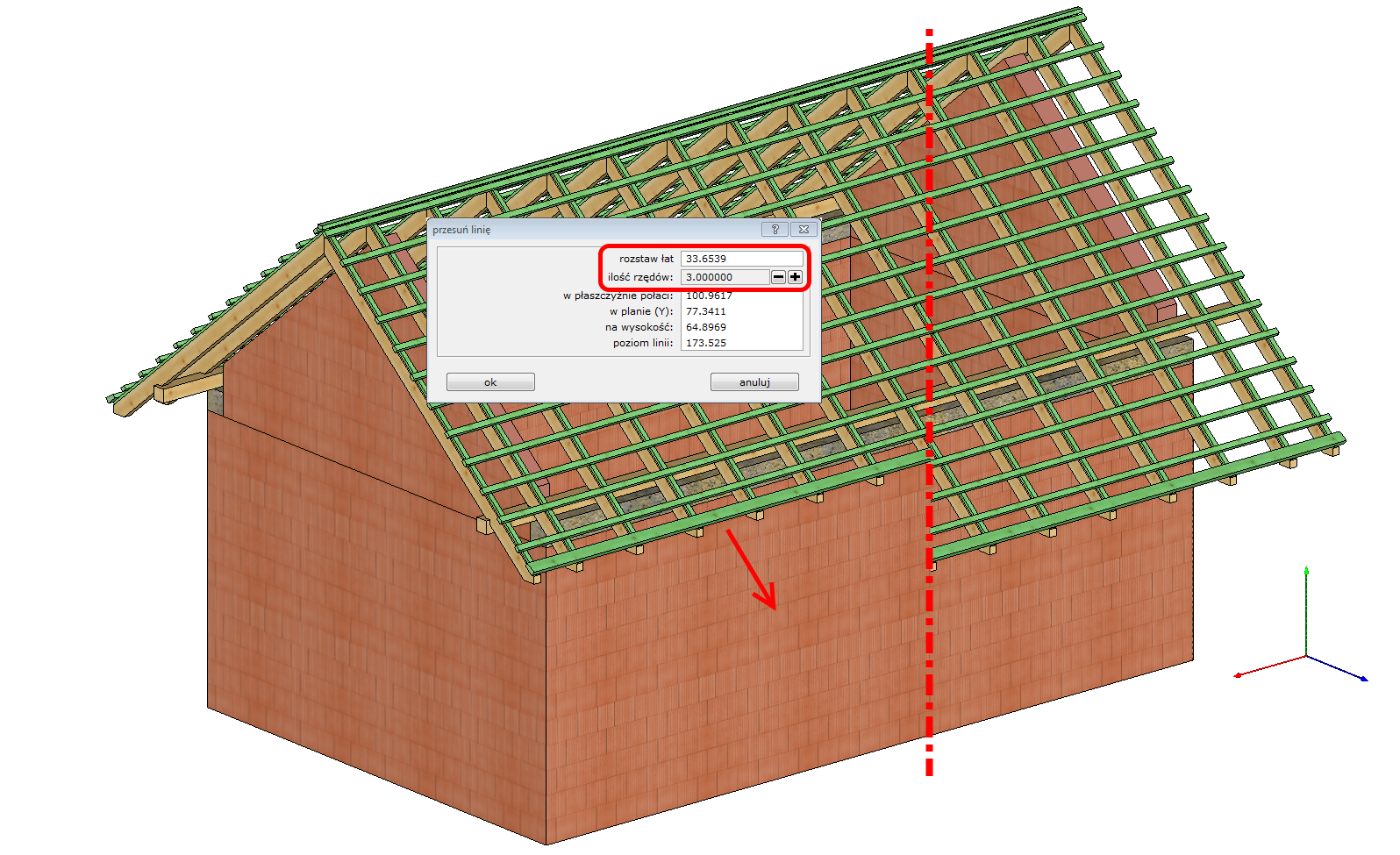

Modyfikacji okapu można dokonać w oparciu o [*system pokrycia przypisany do danej połaci*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/definicja-i-edycja-parametrow-pokrycia-dachu). Określając wstępnie kierunek i wartość przesunięcia tak jak w metodzie pierwszej projektant może wywołać okno korekty przesunięcia. W nim znajdują się informacje o [*przyjętym na połaci rozstawie łat*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/dystrybucja-lat-dachowych). Przyciskami **-**/**+** możemy modyfikować poziom okapu dodając/odejmując kolejne wartości w oparciu o rozstaw łat:

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-05b98821e3bbf21f924d83fb796a12485af12b07%2Fdach-laty1.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

**Uwaga:**

\*\*Wszystkie ręczne zmiany kształtu połaci dachu, powodujące różnice w stosunku do informacji zawartych w atrybutach linii konturu dachu. Są to informacje trwałe i niezmienne nawet przy przeliczaniu lub wejściu w edycję atrybutów połaci dachowych. Jedynie wprowadzenie nowych informacji w atrybutach linii dachowych spowoduje utratę ręcznych zmian. Przeliczenie elementów więźby dachowej w module konstrukcja dachu lub systemu pokrycia i łacenia w module dach NIE spowoduje utraty ręcznie wprowadzonych zmian w konturze połaci. Elementy takie jak krokwie czy łaty zostaną dopasowane do nowych granic dachu.\
\*\*
