# Okno połaciowe - wymiany

Okna dachowe to bardzo prosty i zarazem efektywny sposób doświetlenia poddasza. Przeszły one sporą metamorfozę, od prostych świetlików, do dzisiejszych systemów okien połaciowych. Użytkownik ma możliwość wstawiania okien w modułach DACH oraz PROFIL POŁACI. [*Okno połaciowe*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/okno-polaciowe) to obiekt parametryczny, jego cechy oraz położenie można poddawać edycji.

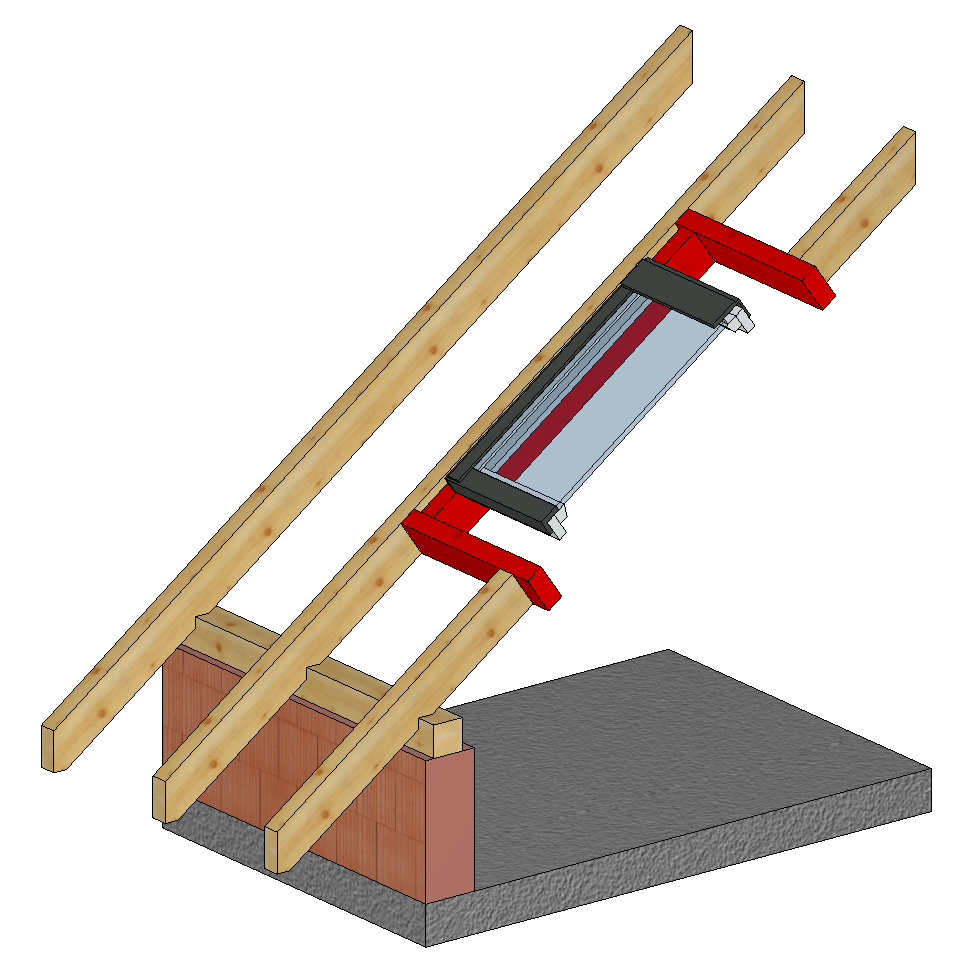

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-27bccf413b4851710e552d070256b85c9927c6ef%2Fokno-po%C5%82aciowe-wymiany.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

### [*Okno połaciowe*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/okno-polaciowe)

### [Okno połaciowe – zabudowa](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/okno-polaciowe-zabudowa)

### Okno-wymian

Ustawienia wymianów okiennych pozwalają wprowadzić informacje o dodatkowych automatycznie generowanych elementach konstrukcyjnych dachu wokół otworu okiennego. W ramach jednego ustawienia ***okno-wymian*** można wykonać obudowę komina w wielu warstwach dachu. O ich ilości informuje szeroki przycisk pozwalający przełączać się między ustawieniami. W ramach jednej warstwy możemy określić parametry wymianów:

* ***położenie*** - określa warstwę dachu, do której odnosić się będą ustawienia wymianów (pozycja; materiał; wymiary.)
* ***NrE*** - materiał wymianów można wpisać ręcznie lub wybrać z bazy materiałowej przyciskiem. Pole wyboru w kolumnie **K** obok opcji, pozwala systemowi na pobranie informacji o materiale z krokwi w bezpośrednim sąsiedztwie wymianów
* ***położenie i ilość*** - określa sposób obudowy okna w 3 wariantach:

| *góra/dół x 2* - wymian na górnej i dolnej krawędzi okna | ![górny i dolny wymian okna dachowego](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-65ea5da53241b68cd5a5aeb45aadc2545899c2eb%2Fwgd.png?alt=media) |
| -------------------------------------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| *góra x 1* - wymian tylko na górnej krawędzi okna        | ![górny wymian okna dachowego](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-8007e200002cb21f5cf79db62295f7ad40460bf8%2Fwg.png?alt=media)          |
| *dół x 1* - wymian tylko na dolnej krawędzi okna         | ![dolny wymian okna dachowego](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-cd9eeb4df0d211d36ff92ad4c5105e9ff77e1384%2Fwd.png?alt=media)          |

* ***dopasowanie do warstwy*** - wymiany o wysokości innej niż krokwie w danej warstwie mogą zostać odpowiednio dopasowane w swym położeniu poprzez 1 z 4 opcji

  * *wartość* - przesuniecie względem górnej krawędzi krokwi (+ do dołu / - do góry)
  * *środek* - tylko przy zdefiniowanym typie połaci
  * *równo u góry* - tylko przy zdefiniowanym typie połaci
  * *równo u dołu* - tylko przy zdefiniowanym typie połaci

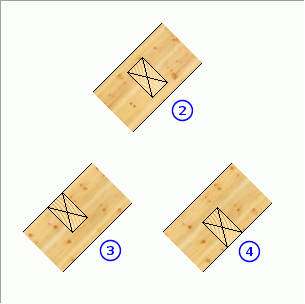

  <figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-59265acb65335f985d1a70e7573142ee4c12eebe%2Fwyr%C3%B3wnanie-w-warstwie.png?alt=media" alt="" width="229"><figcaption></figcaption></figure>
* ***połączenia*** - wybór właściwego połączenia ciesielskiego łączącego wymian z krokwią oraz wymian z belką uzupełniającą)

**wymian góra** - sekcja jest aktywna tylko po wybraniu odpowiedniego ustawienia w wierszu ***położenie i ilość:*** *góra x 1* lub *góra/dół x 2.*

* ***dopasowanie do połaci*** - pozycja wymianu w stosunku do krokwi może zostać ustalona przez wybranie jednej z 5 opcji

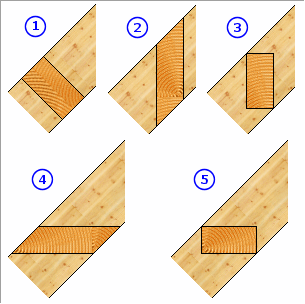

  <figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-17fce23bad3b9da24f4e98bdbaa307f747ccdcc9%2Fpozycja-wymianu.png?alt=media" alt="" width="229"><figcaption></figcaption></figure>
* ***szerokość (B)***/***wysokość (H)*** - przekrój wymianów. Może być ustalony przez użytkownika lub pobrany z krokwi (ptaszek w kolumnie **K** przy danej opcji)
* ***odsunięcie od zabudowy okna (A)*** -

**wymian dół** - sekcja jest aktywna tylko po wybraniu odpowiedniego ustawienia w wierszu ***położenie i ilość***: *dół x 1* lub *góra/dół x 2*. Ustawienia identyczne jak dla wymianu górnego.

**belka uzupełniająca** - sekcja jest aktywna tylko po wybraniu odpowiedniego ustawienia w wierszu ***położenie i ilość**: góra/dół x 2*.

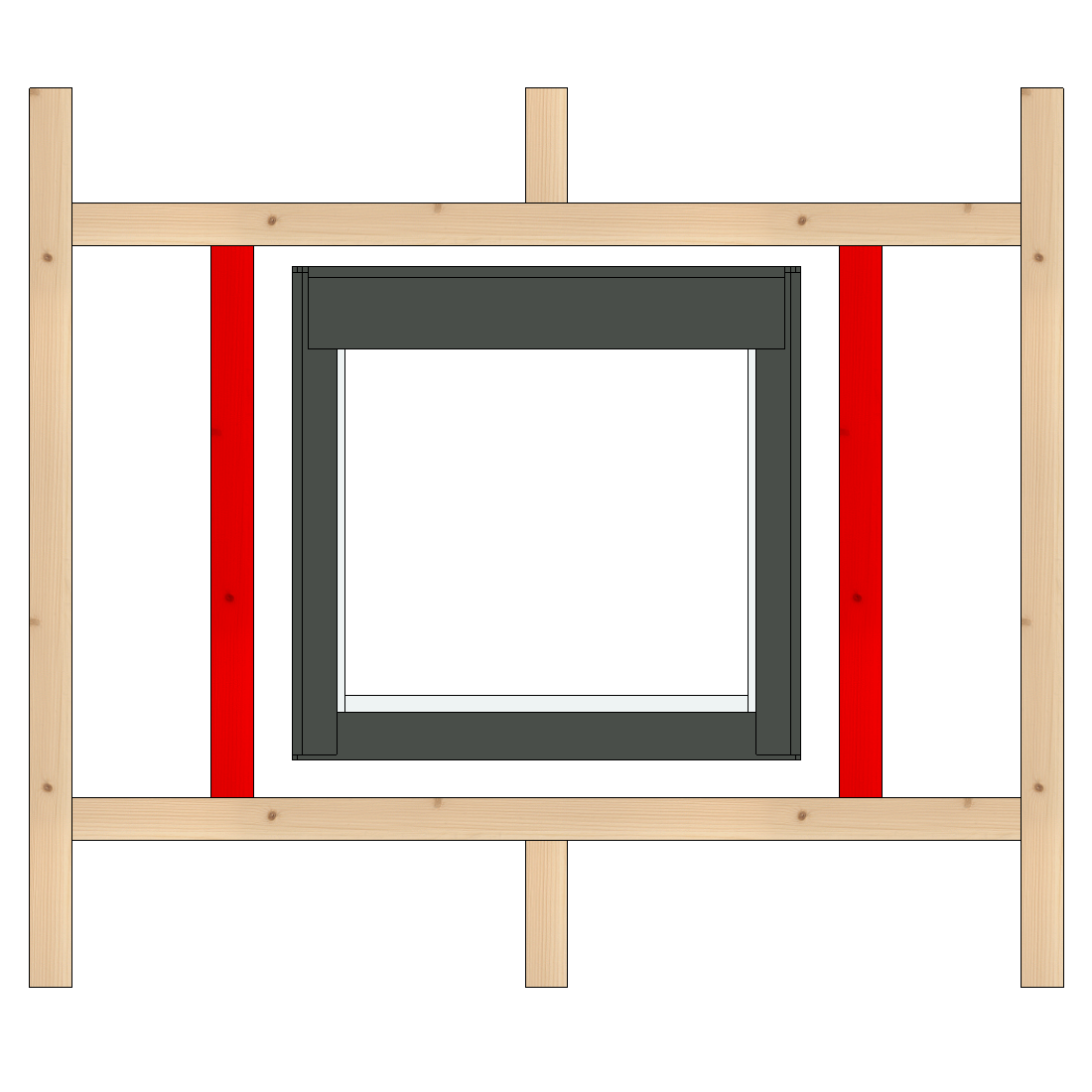

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-2ca82a131da1ba732e6754e94bc5b53ac6cef6aa%2Fbelki-uzupe%C5%82niaj%C4%85ce.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

Przy tym ustawieniu możliwe jest pominięcie belek uzupełniających ustalając wymiary przekroju elementów na 0.0
