# Okno połaciowe

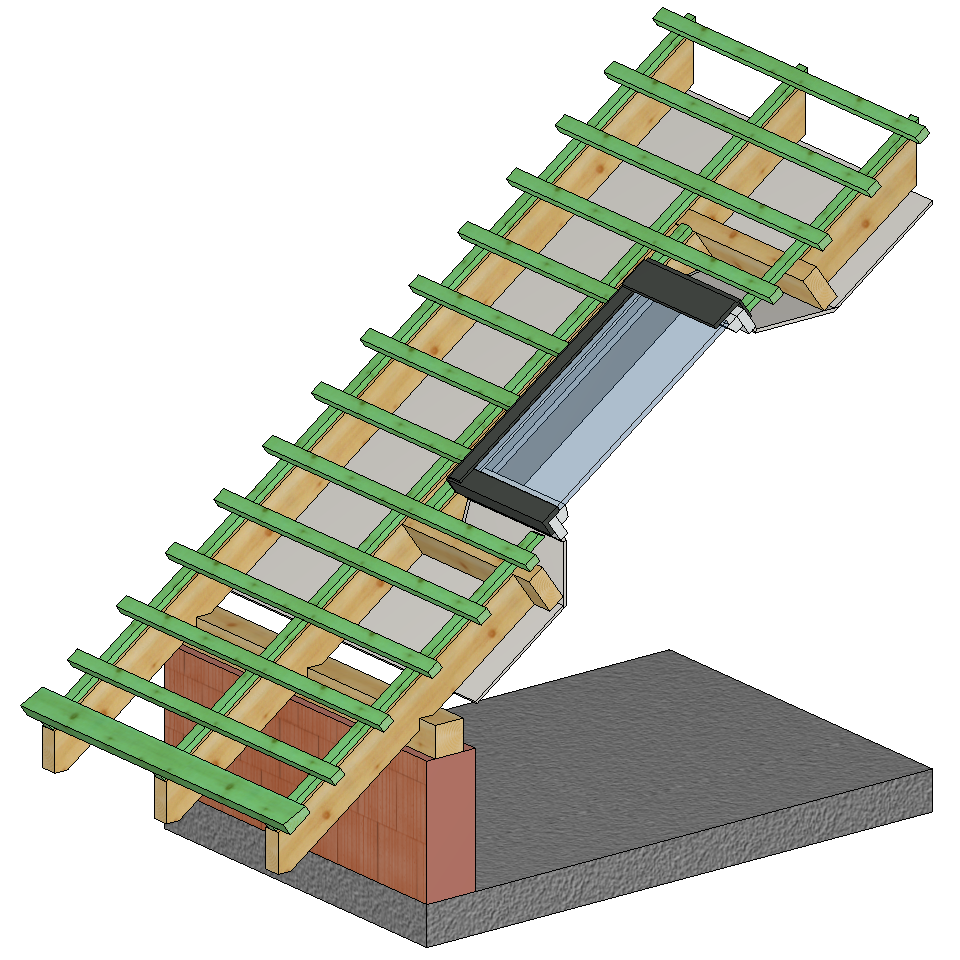

Okna dachowe to bardzo prosty i zarazem efektywny sposób doświetlenia poddasza. Przeszły one sporą metamorfozę, od prostych świetlików, do dzisiejszych systemów okien połaciowych. Użytkownik ma możliwość wstawiania okien w modułach **DACH** oraz **PROFIL POŁACI**. Okno połaciowe to obiekt parametryczny, jego cechy oraz położenie można poddawać edycji.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-7c40959979c4660585bca7bae830edd1fd884bb3%2FOkno-po%C5%82aciowe.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

## Wstawianie okna połaciowego

W module **DACH** wybieramy funkcję **4 otwory - 2 okna połaciowe - 4&#x20;*****okno połaciowe***. Wskazujemy odpowiednią połać dachu oraz linię odniesienia dla pozycji okna. Jest to linia, od której mierzona będzie odległość w planie do zabudowy okna (***odległość w planie (G)***).

### Gabaryty okna dachowego

Pierwszym zadaniem projektanta jest określenie gabarytów okna. Skorzystać można z obszernej bazy produktów takich marek jak FAKRO; ROTO czy VELUX. Wczytanie rekordu z bazy materiałowej w polu ***NrE*** spowoduje automatyczne określenie wymiarów ramy okna. Jeśli nie odnajdziemy właściwego produktu, pole ***NrE*** należy pozostawić puste, a ***długość*** i ***szerokość*** ramy okiennej wpisać ręcznie. W kolejnych polach należy określić:

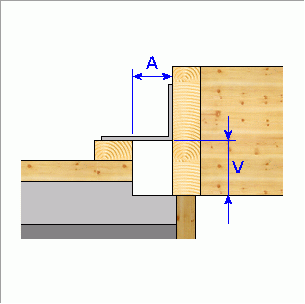

* ***odsunięcie od łat (V)*** - wartość określa różnicę między górną krawędzią łat dachowych a dolną krawędzią skrzynki okna. Pozycja łat na dachu określana jest zgodnie z [*definicją zabudowy połaci*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/typ-polaci-definicja-i-edycja). Jeśli nie został przyjęty żaden typ zabudowy należy określić ręcznie parametr ***grubość poszycia dachu (D)***

  <figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-a9a6774f7c146056ea8b806beea2b1a65b73cf66%2Fpozycja-skrzynki-okna.png?alt=media" alt="" width="229"><figcaption></figcaption></figure>
* ***szczelina wokół ramy (A)*** - odsunięcie konturów warstw dachu sąsiadujących bezpośrednio z makietą okna. Określa jak zostaną dopasowane łaty dachowe dystrybuowane przez system pokrycia oraz samo pokrycie.

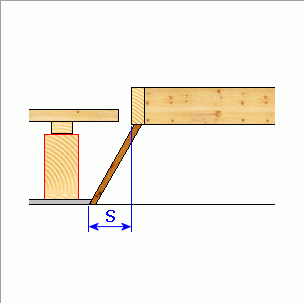

* ***przesunięcie (S)*** - określa sposób wycięcia bocznych krawędzi (prawej i lewej) otworu okiennego w połaci

  <figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-3322da39a324d7ee156006460737d0cc13825017%2Fboczne-kraw%C4%99dzie-skrzynki-okna.png?alt=media" alt="" width="229"><figcaption></figcaption></figure>

### Okno-zabudowa

Ustawienia niezbędne do precyzyjnego pozycjonowania okna - opisane w osobnym [*artykule tutaj*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/okno-polaciowe-zabudowa)

### Okno-wymian

Ustawienia niezbędne do konstrukcyjnej obudowy otworu - opisane w osobnym [*artykule tutaj*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/okno-polaciowe-wymiany)

### Pozycjonowanie okna

Istotnym parametrem dla pozycji okna jest wysokość zabudowy połaci nad górną krawędzią krokwi. Informacja ta jest automatycznie pobierana ze wskazanej połaci, na podstawie przypisanych do niej [*parametrów*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/typ-polaci-definicja-i-edycja). Jeśli dach nie zawiera ona parametrów należy przewidywaną ***grubość poszycia dachu (D)*** wprowadzić z klawiatury. Położenie okna może być wyznaczone trzema sposobami:

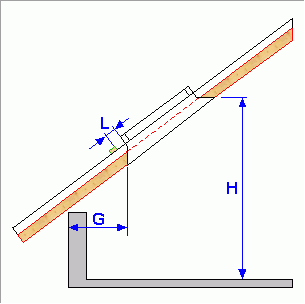

1. ***skrzynka*** - opcja staje się dostępna jeśli wstawiane okno posiada przypisane parametry *okno-zabudowa*. Projektant dowolnie określa jeden z parametrów:

   * ***odległość w planie (G)*** - odległość między linią odniesienia (wskazywaną przy wstawianiu okna), a wewnętrzną, dolną krawędzią zabudowy okna mierzoną w płaszczyźnie XoY
   * ***wysokość (H)*** - odległość między punktem początkowym globalnego układu współrzędnych (Z = 0,0), a wewnętrzną, górną krawędzią zabudowy okna mierzoną w osi Z\
     Wartości te są powiązane ze sobą i podajemy je wymiennie

   <figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-c53bf51b9c2b9f99d157f527ce03bfccbcee1e43%2Fpozycja-okna-wg-skrzynki.png?alt=media" alt="" width="229"><figcaption></figcaption></figure>

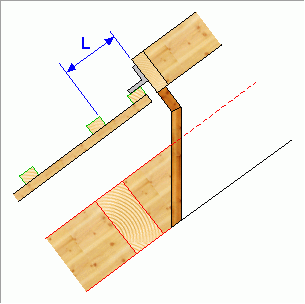

2. ***łaty*** - opcja staje się dostępna jeśli wybrana dla okna połać dachowa posiada przypisany i przeliczony [*system łat*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/definicja-i-edycja-parametrow-pokrycia-dachu) pod pokrycie dachu. Jeśli system wykryje rozdystrybuowane łaty, parametry ***odległość w planie (G)*** oraz ***wysokość (H)*** staną się ściśle określonymi wartościami, z których projektant będzie mógł wybrać jedną, dowolną. Dodatkowo opcja ta pozwala sterować odległością okna od wykrytych łat poprzez parametr ***odległość ramy okna od łaty (L)***.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-508833b2201505448afb148c83eb6df85d273336%2Fpozycja-okna-wg-%C5%82at.png?alt=media" alt="" width="229"><figcaption></figcaption></figure>

1. ***dowolnie*** - opcja zawsze dostępna, pozwala na graficzne określenie pozycji okna na połaci w planie dachu.

Po kliknięciu przycisku ***OK*** pojawi się okno przedstawiające w widoku z góry zarys trzech charakterystycznych konturów zaprojektowanego okna.

* linia szara ciągła - zewnętrzny obrys ramy okna

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-91d6db917cf22a7ca3bdd62aa1a9a7212b14eee2%2Fwstawianie-okna-dachowego.png?alt=media" alt="" width="263"><figcaption></figcaption></figure>

* linia czerwona ciągła - szczelina wokół ramy (A)
* linia czarna przerywana - kontur glifu okna od wnętrza budynku

Wskazując wygodny dla nas punkt umieszczamy go we właściwym miejscu dachu.

## Okno z profilu

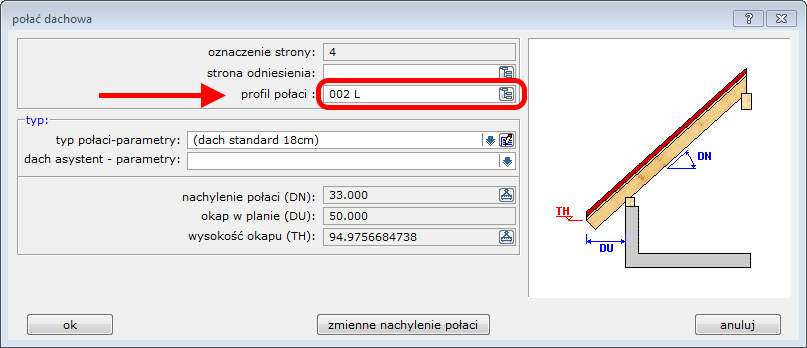

Okna wcześniej zdefiniowane w module **PROFIL DACHU** mogą zostać wczytane do modelu dachu poprzez funkcje **6 otwory - 2 okna połaciowe - 3&#x20;*****okno z profilu***. Warunkiem poprawnego importu jest to, aby parametry połaci docelowej były ustawione według właściwej pozycji ***profil połaci*** w jej atrybutach.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-f12f6b02a62e458e3acc648ba56221b9d57fb064%2Fokno-z-profilu.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>
