# Edycja dachówek na połaci
Narzędzia dekarskie Dietrich's dają możliwość kompletnego [zaprojektowania systemu pokrycia](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/definicja-i-edycja-parametrow-pokrycia-dachu) dachu oraz jego poprawnej [dystrybucji na połaciach](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/dystrybucja-lat-dachowych). Opcje edycji pokrycia uzupełniają moduł dekarski, dając mu właściwą funkcjonalność.
### Tryb prezentacji

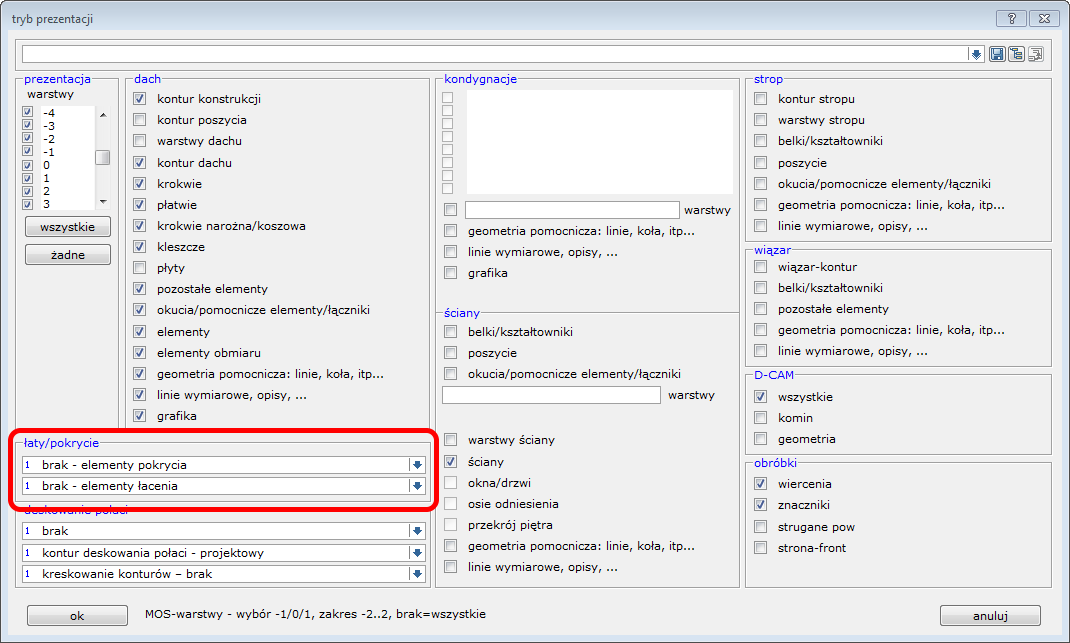

Oba moduły, **DACH** i **KONSTRUKCJA DACHU** dają te same możliwości prezentacji kluczowych informacji z punktu widzenia dekarza. Funkcja **1 plik - 7 ustawienia - 2 *****tryb prezentacji*** zawiera specjalną sekcję "łaty/pokrycie" dającą kilka opcji, oddzielnie dla dachówek i łat
tryby prezentacji pokrycia:
| ***brak - elementy pokrycia*** |  |
| ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ | -------------------------------- |
| ***kontur - elementy pokrycia*** - pokazuje kontur każdej dachówki uwzględniając jedynie jej zakres krycia |  |
| ***punkt LDN - elementy pokrycia*** - pokazuje lewy dolny narożnik każdej dachówki |  |
| ***kontur i oznaczenie - elementy pokrycia*** - pokazuje kontur każdej dachówki wraz z oznaczeniem różnych rodzai dachówek (czytaj w punkcie zamiana dachówek). Dodatkowo pola dachówek są cieniowane. |  |
tryby prezentacji łacenia:
| ***brak - elementy łacenia*** |  |
| ------------------------------------------------------------------------------------------------------------------ | -------------------------------- |

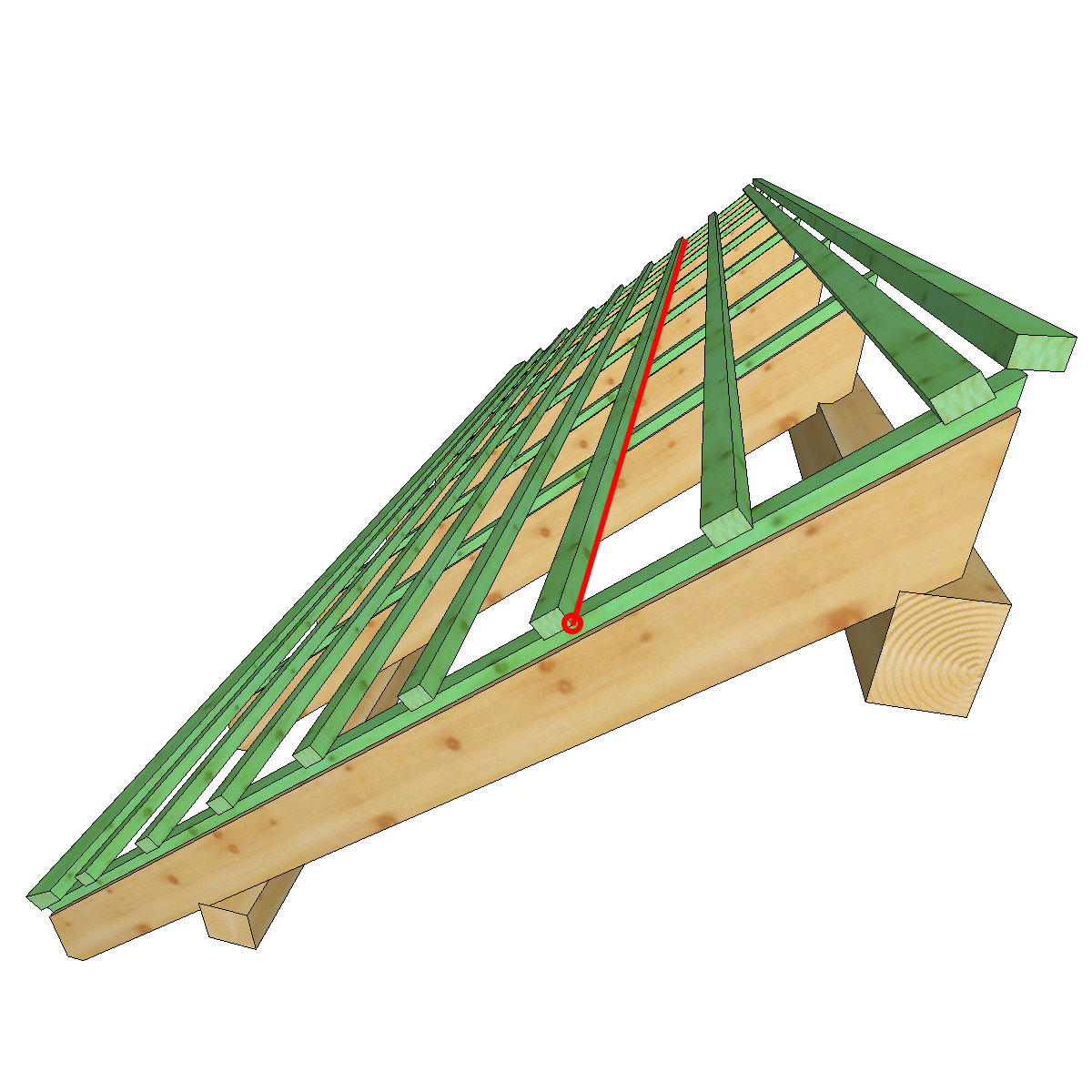

| ***górna krawędź łat - elementy łacenia*** - pokazuje tą górną krawędź łaty dachowej, która spoczywa na kontrłacie |  |
| ***łaty/kontrłaty - elementy łacenia*** - pokazuje fizycznie wbudowane elementy systemu łacenia |  |

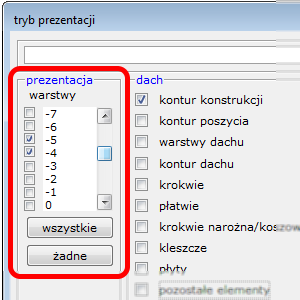

**Uwaga**: dla ustawienia ***łaty/kontrłaty - elementy łacenia*** konieczne jest włączenie właściwych warstw dachu zawierających te elementy
### Dopasowanie pozycji łat
To specjalna funkcja określająca stałą pozycję jednej łaty na połaci dachowej. Na każdej z połaci dachu można wybrać tylko jedna łatę na stałej wysokości. Jej pozycję określamy poprzez graficzne wskazanie w planie górnej krawędzi łaty. W module **DACH** wybieramy funkcję **5 pokrycie/deskowanie – 4 *****punkt-łata***. Wskazujemy graficznie właściwą połać dachu. System proponuje dwa sposoby wyznaczenia pozycji stałej łaty. Odpowiadając na pytanie "*Czy chcesz wskazać punkt podziału łat dla innego przekroju poszycia dachowego?*" decydujemy się na jeden z nich[:](http://pl.blog.dietrichs.com/wp-content/uploads/sites/6/2020/07/pkt-%C5%82ata.png)
* **tak** - oznacza, że system poprosi o wybranie linii górnej krawędzi łaty z dowolnej innej połaci posiadającej już przypisane łaty. Wysokość wskazanej łaty będzie wysokością stałej łaty na edytowanej połaci
* **nie** - oznacza, że system poprosi o wskazanie dowolnego punktu w planie, który rzutowany pionowo na połać wyznaczy pozycje górnej krawędzi stałej łaty
Podczas dystrybucji łat system zapyta o podzieloną punktem połać w celu określenia, w której części połaci jako pierwszej chcemy dystrybuować łaty. W takiej połaci będzie to proces dwuetapowy (powyżej i poniżej stałej łaty)
### Dopasowanie pozycji dachówki
To specjalna funkcja określająca początek dystrybucji w rzędach dachówek. W module **DACH** wybieramy funkcję **5 pokrycie/deskowanie – 3 *****punkt-pokrycie***. Wskazujemy charakterystyczny punkt startowy dachówki w sposób graficzny z ewentualną korektą odsunięcia.
Podczas dystrybucji dachówki system zapyta o podzieloną punktem połać w celu określenia, w której części połaci jako pierwszej chcemy dystrybuować dachówkę. W takiej połaci będzie to proces dwuetapowy (na prawo i na lewo od punktu dystrybucji)
### Zamiana dachówek

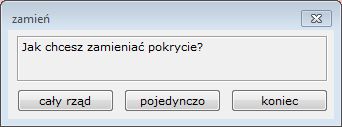

Każdą z dachówek istniejącą na dachu możemy zastąpić inną, dowolną z danego typoszeregu dachówek tego samego producenta. W module **DACH** wybieramy funkcję **5 pokrycie/deskowanie – 6 *****zamień***. Wskazujemy jedną z połaci dachu. Do wyboru mamy dwa tryby wyboru dachówek – masowy i indywidualny:
| ***cały rząd*** - tryb wielokrotnego wyboru pionowych lub poziomych rzędów dachówek. Ilość dachówek w rzędach określana jest przez użytkownika. |  |
| ----------------------------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------- |
| ***pojedynczo*** - tryb wielokrotnego wyboru pojedynczych dachówek z dowolnych wierszy i kolumn pokrycia |  |
Tryb masowej zmiany daje możliwość wymiany każdej zaznaczonej dachówki lub co 2-giej/co 3-ciej/ ... / aż do co 9-tej w rzędzie. Ponadto każdą pełną dachówkę można zamienić na dwie dachówki połówkowe.
Tryb prezentacji ***kontur i oznaczenie - elementy pokrycia*** znakuje wszystkie dachówki na połaciach w sposób alfanumeryczny według następującego systemu:
1. pełna (podstawowa, nie oznaczana na połaciach)
2. połówkowa
3. lewa dachówka szczytowa pełna
4. lewa dachówka szczytowa połówkowa
5. prawa dachówka szczytowa pełna
6. prawa dachówka szczytowa połówkowa
* gąsior (nie numerowana, nie oznaczana na dachu)
1. specjalna
2. specjalna
3. -//-
