# Znakowanie konstrukcji ścian i stropów
Znakowanie elementów konstrukcyjnych budynków wykonywanych w systemie lekkiego szkieletu to ogromne ułatwienie, a wręcz konieczność podczas montażu czy prefabrykacji budynku. [***Znaczniki***](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/asystent-znakowania) na belkach pozwalają sprawnie poruszać się w gąszczu elementów na budowie.
### **Ściana - asysten znakowania**

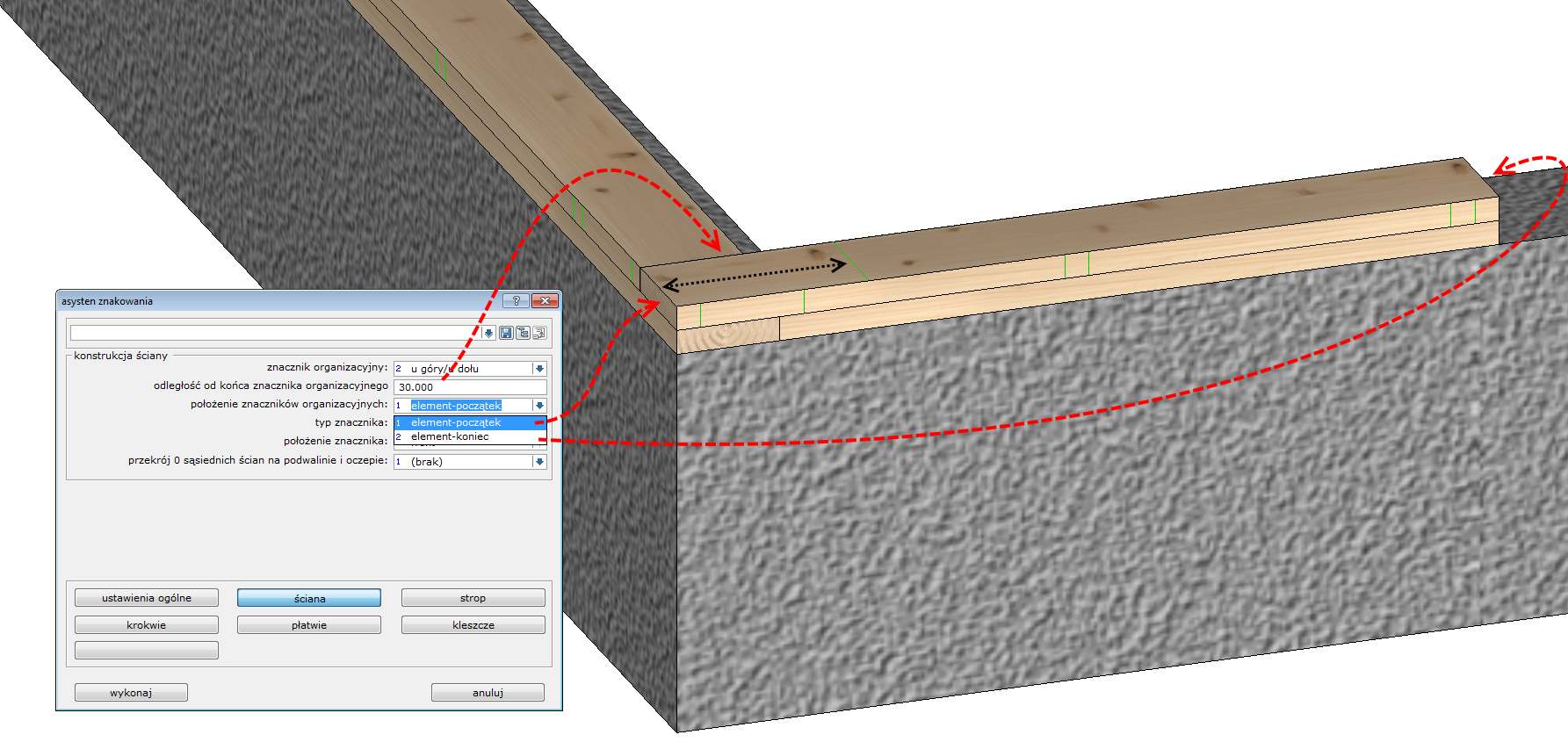

Znaczniki tworzone na konstrukcji ściany mogą być wykonywane w kilku konfiguracjach. Pierwszą z dostępnych opcji jest znacznik organizacyjny. Służy on do poprawnego orientowania elementów na budowie, których kształt nie określa w sposób jednoznaczny prawidłowego położenia. Takimi elementami w ścianach są podwaliny i oczepy. Odwrócenie takiego elementu skutkuje zaburzeniem rozkładu miejsc styku z słupkami. Użytkownik może oznaczyć początek lub koniec elementu znaczkiem znajdującym się w określonej odległości od wybranej krawędzi elementu.

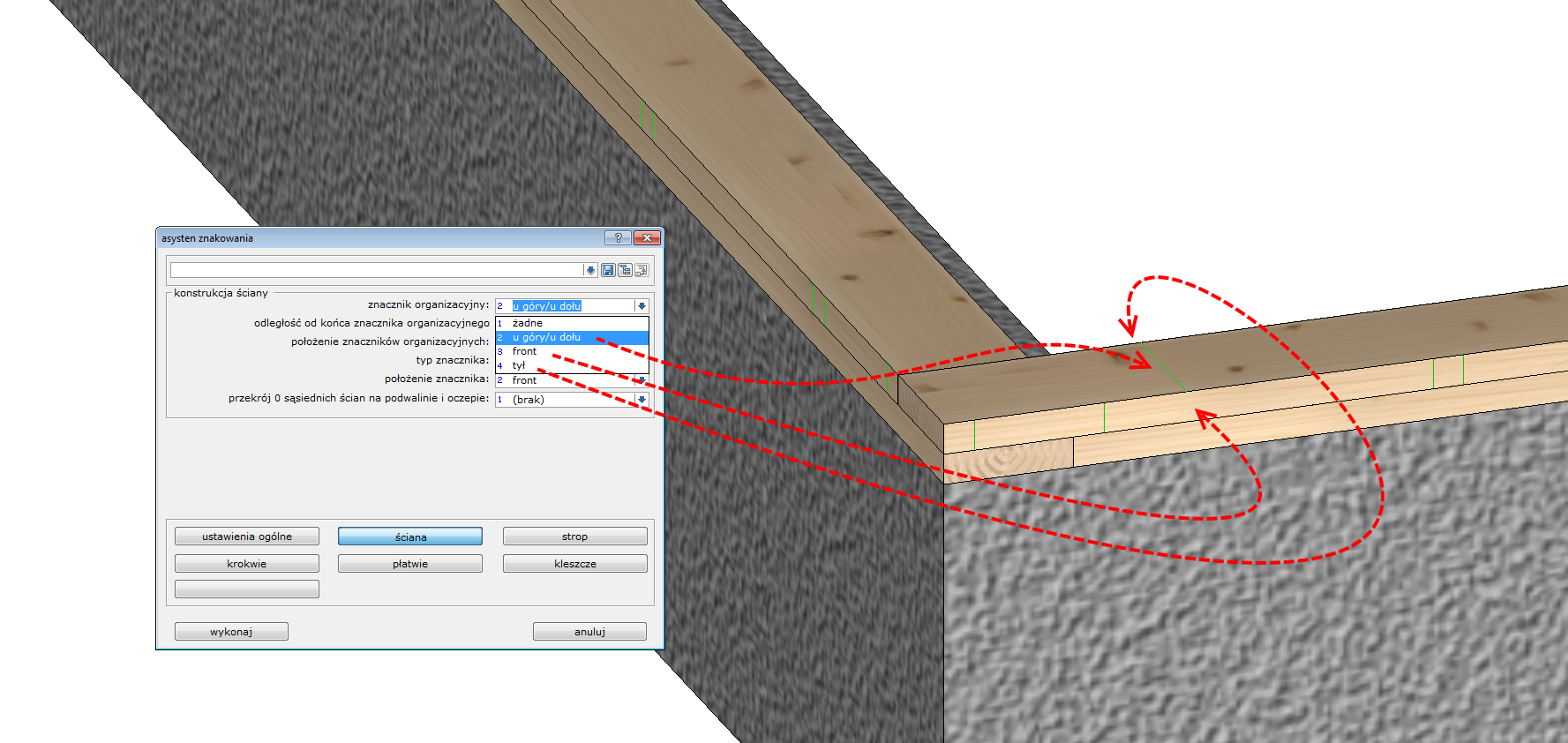

Wybór strony elementu, na której ma znaleźć się znacznik pozwala wyróżnić go z pośród innych oznaczeń.

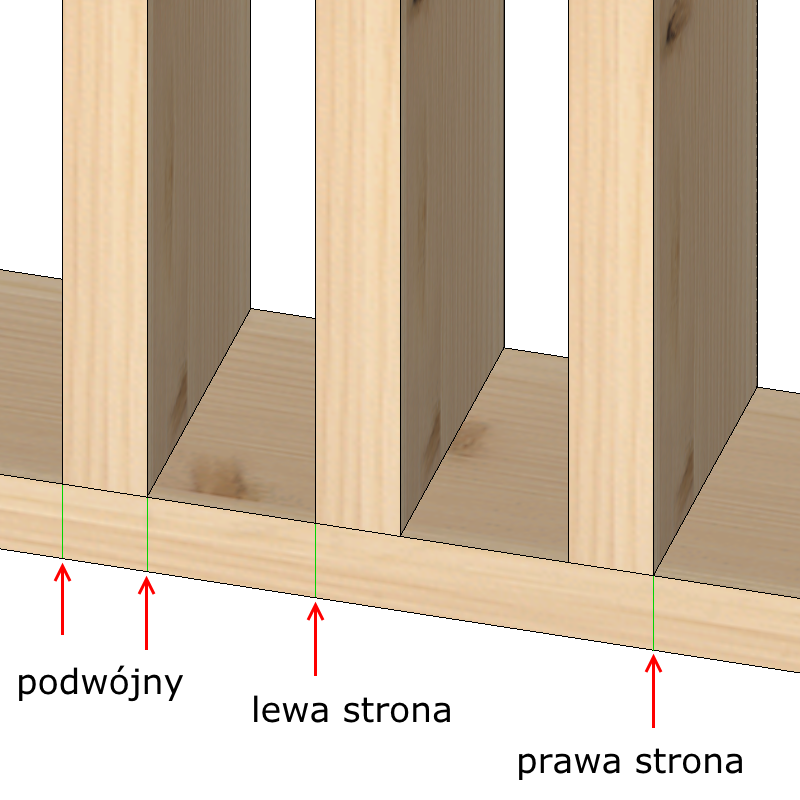

Kolejne ustawienia dotyczą znaczników tworzonych na styku elementów konstrukcji ściany. Typ znacznika pozwala wybrać sposób znakowania elementów.
Jego położenie użytkownik może określić w zależności od przyjętego sposobu montażu ściany:
| [powierzchnia kontaktu](http://pl.blog.dietrichs.com/wp-content/uploads/sites/6/2015/05/polozenie-1.png) | [front](http://pl.blog.dietrichs.com/wp-content/uploads/sites/6/2015/05/polozenie-2.png) | [tył](http://pl.blog.dietrichs.com/wp-content/uploads/sites/6/2015/05/polozenie-3.png) |
| --------------------------------------------------------------------------------------------------------------------------------------------------- | ----------------------------------------------------------------------------------------------------------------------------------- | --------------------------------------------------------------------------------------------------------------------------------- |

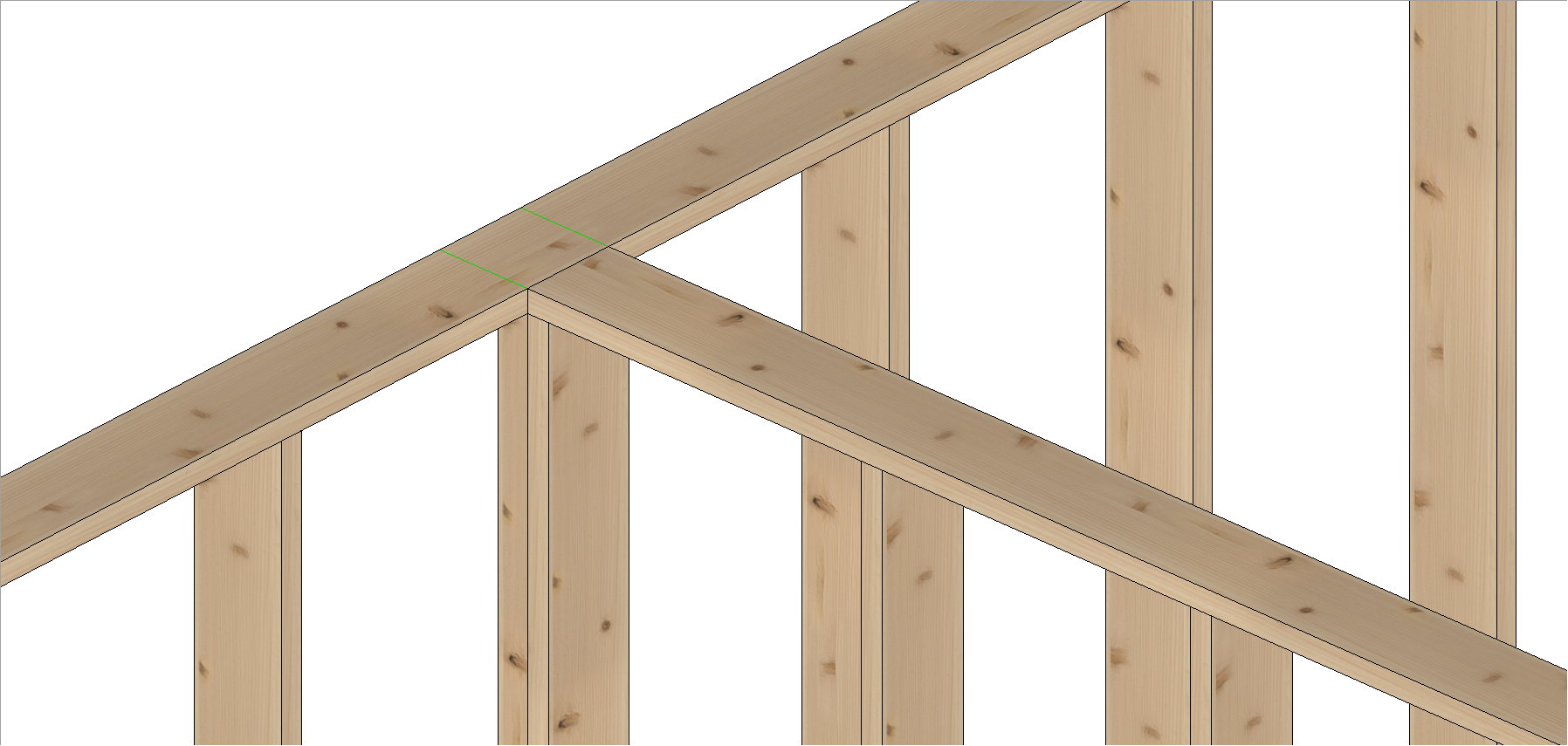

Dodatkową opcją jest oznaczenie miejsca styku warstwy 0 sąsiedniej ściany. Znacznik tworzony jest na podwalinie i oczepie ściany niezależnie od tego czy ściana dochodząca posiada elementy konstrukcyjne
### **Strop - asysten znakowania**
Pakiet opcji znakowania elementów konstrukcyjnych stropu zawiera podobne funkcje jak w przypadku ścian. Każdą belkę stropową można opatrzyć znacznikiem organizacyjnym tak by początek wszystkich belek był po tej samej stronie domu.

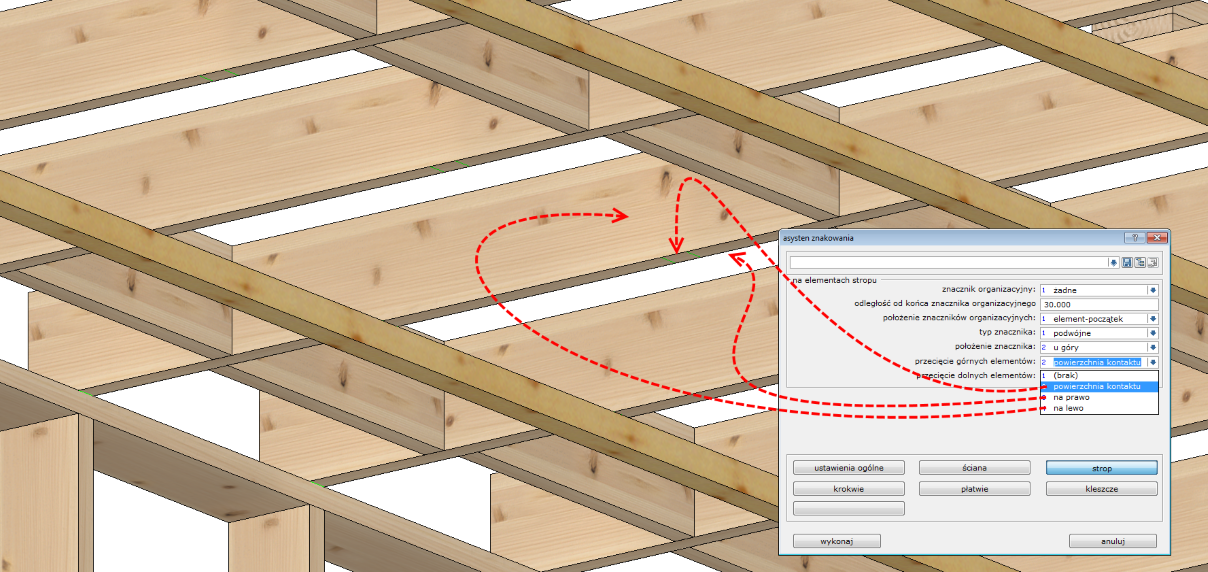

Położenie elementów typu przewiązki może być oznaczone na górze lub na dole belki stropowej bądź w miejscu styku elementów.
Oznaczenie elementów takich jak łaty sufitu, podciągi czy legary podłogi wymaga podania jedynie miejsca wykonania znacznika na elemencie górnym bądź dolnym:
W tym przypadku łata sufitu jako element położony niżej zostawia znacznik na górnym elemencie – belce stropowej.
{% hint style="danger" %}
***Uwaga***
W przypadku wykonywania znaczników przez centra ciesielskie należy zwrócić szczególną uwagę na możliwości danej maszyny. Jeżeli znakujemy elementy o niewielkim przekroju poprzecznym (takie jak w systemie lekkiego szkieletu) to może się okazać, że maszyna nie jest w stanie obrócić wąskiego elementu tak by wykonać znaczniki na kilku powierzchniach belki. W takim przypadku należy dobrać ustawienia [***asystenta znakowania***](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/asystent-znakowania) tak aby znakowane odbywało się na maksymalnie jednej lub dwóch sąsiednich powierzchniach elementu.
{% endhint %}
---
