Widoki/przekroje od v23 - nowy moduł

W celu zoptymalizowania procesu tworzenia widoków i przekrojów budynku w wersji 23 programu stworzono nowy moduł zastępujący stare narzędzia do tworzenia przekrojów/widoków i wydruku z nich rysunków.

Widoki/przekroje - nowy moduł programu

Nowy moduł programu dostępny jest tylko poprzez drzewo nawigacji budynku - “struktura modelu”. Nie można go znaleźć na liście modułów ani w pasku ikon. Jeśli drzewo nawigacji jest nie włączone należy je uruchomić D-CAM 1-7-2 parametry-globalnie -> ☑ okno struktura modelu.

Na liście struktury modelu widnieje zawsze pozycja “widoki/przekroje”, a w niej cztery podstawowe widoki elewacji zdefiniowane przez system: front; tył; lewa; prawa. Przechodzenie między zdefiniowanymi przekrojami i tworzenie nowych odbywa się wyłącznie w obrębie drzewka struktury modelu.

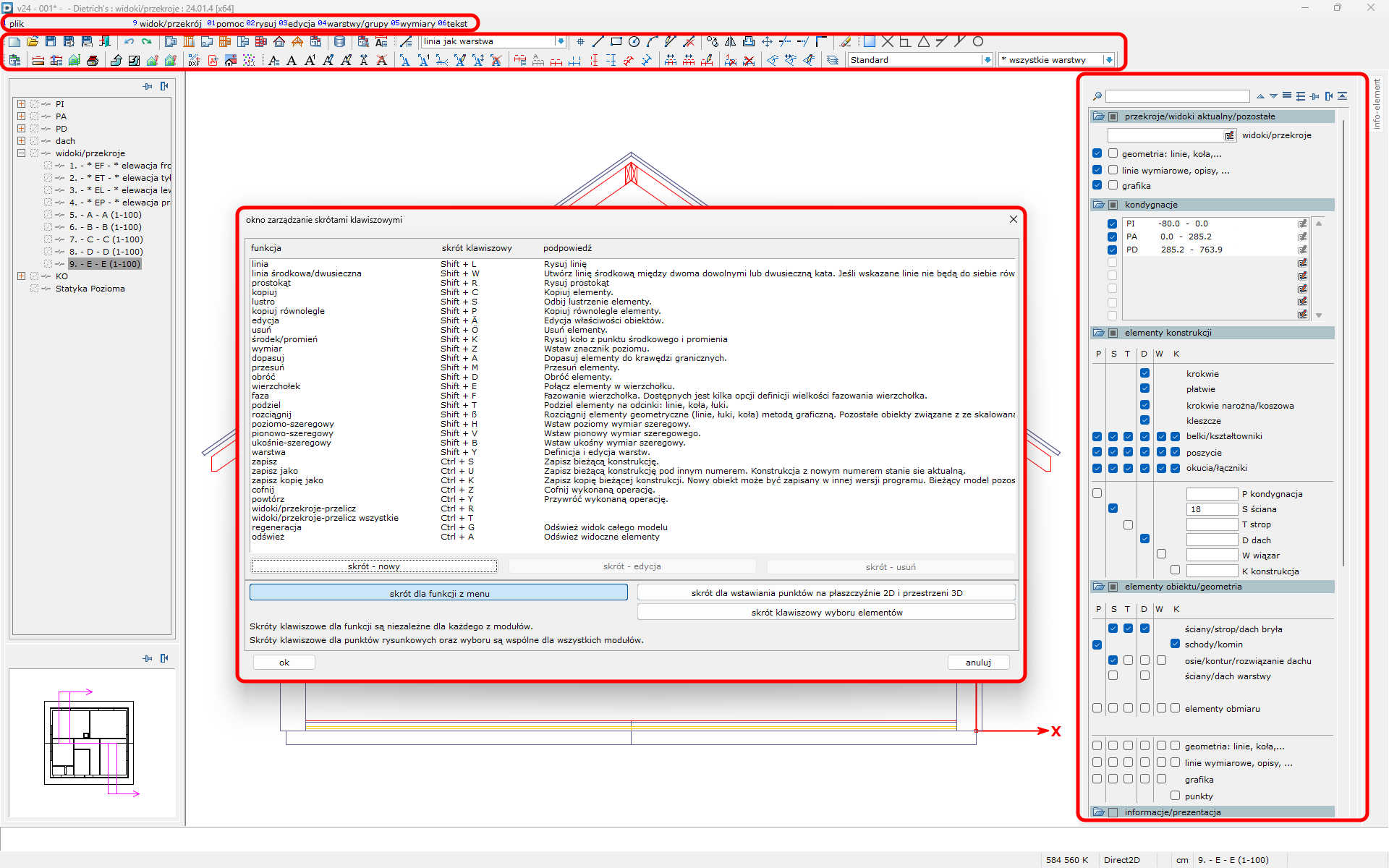

Moduł posiada własne środowisko narzędzi:

• paski menu

• paski ikon

• skróty klawiszowe

• tryb prezentacji

Prawy przycisk myszy w drzewku struktury modelu na utworzonym przekroju/widoku lub kategorii widoki/przekroje rozwija menu kontekstowe dające opcje zarządzania, edycji i tworzenia nowych przekroi.

Widoki/przekroje - rodzaje; tworzenie nowych

Tworzenie i edycja przekrojów w nowym module odbywa się wyłącznie poprzez narzędzia z podręcznego menu (prawy przycisk myszy) w drzewku struktura modelu. Tworząc nowy przekrój w oparciu o już istniejący można kliknąć p.p.m. na wybrany istniejący przekrój i założyć nowy - ustawienia zostaną przejęte.

• przekrój płaski:

  • brak tryby OpenGL

  • pozwala na przesuwanie pozycji

  • pozwala na zmianę kierunku patrzenia

• przekrój z głębokością

  • pozwala na zastosowanie trybu OpenGL

  • pozwala na przesuwanie pozycji

  • pozwala na zmianę głębokości

  • pozwala na zmianę kierunku patrzenia

• przekrój łamany

  • pozwala na zastosowanie trybu OpenGL

  • pozwala na przesuwanie pozycji

  • pozwala na zmianę głębokości każdej sekcji

  • pozwala na zmianę kierunku patrzenia

• widok

  • pozwala na zastosowanie trybu OpenGL

  • nie pozwala na przesuwanie - automatyczne dostosowanie

  • nie pozwala na zmianę głębokości - automatyczne dostosowanie

  • pozwala na zmianę kierunku patrzenia

Widoki/przekroje - drukowanie

Ponieważ płaszczyzna przekroju/widoku stanowi bazę dla wprowadzania geometrii pomocniczej oraz automatycznego opisywania przekroju (wymiary i etykiety - parametry) kompletny rysunek przekroju powstaje już właściwie w modelu. Stworzono zatem nowy rodzaj rysunku: 1-01-5 rysunek-przekroje/widoki. Jest on ograniczony do minimalnej ilości ustawień:

• • blok tekstowy - tak/nie oraz styl tekstu opisu rysunku

    • pozycja schematu budynku z pozycją widoku/przekroju

    • wielkość schematu budynku z pozycją widoku/przekroju
