Typ elementu i przeznaczenie

Sprawne zarządzanie procesem budowlanym to komunikacja oparta o fachową terminologię. Nazewnictwo elementów konstrukcyjnych wiąże się z ich funkcją i zastosowaniem. Takie samo rozwiązanie zostało wprowadzone w środowisku projektowym Dietrich’s 3D CAD/CAM.

Typ elementu i przeznaczenie

Każdy element konstrukcji powinien posiadać określoną cechę materiałową i funkcję jaką pełni w konstrukcji. W tym celu został opracowany zbiór najczęściej wykorzystywanych nazw funkcyjnych elementów stosowanych w konstrukcjach drewnianych. W programie taka nazwa funkcyjna to przeznaczenie. Przeznaczenie zostało powiązane z trzy cyfrowym numerem. Ten numer to typ elementu, czyli zindeksowany zapis funkcji elementu konstrukcji w modelu. Takie rozwiązanie wprowadza ograniczoną dowolność i eliminuje potencjalne błędy w przeznaczeniu elementów (np. literówki).

Wskazówka: Pole przeznaczenie związane jest ściśle z numerem typu elementu i wypełniane jest automatycznie. Można jednak wprowadzać dowolne, własne opisy elementów w tym polu. Często używane frazy można zapisać w podręcznym schowku (przycisk z prawej strony pola)

Typy elementów

Typy elementów zostały określone i zapisane w pliku stabart.frg. Plik znajduje się w katalogu programu …Dietrichs/FRG/POL.

7KB

STABART.frg

Open

W pliku zostały wprowadzone następujące typy elementów:

• grupa zarezerwowana dla dachów

  • 100 – grupa – krokwie

  • 200 – grupa – narożne/koszowe

  • 300 – grupa – płatwie

  • 400 – grupa – kleszcze

• grupa zarezerwowana dla stropów

  • 500 – grupa – belki stropowe

• grupa zarezerwowana dla ściany

  • 600 – grupa – konstrukcja ściany

• pozostałe typy elementów

  • 700 – grupa – konstrukcja nośna

  • 900 – grupa – belka

• grupa zarezerwowana dla płyt i łat w różnych zastosowaniach

  • 800 – grupa – łaty deskowanie

Doświadczony użytkownik może dokonać edycji pliku tekstowego i wprowadzić własne przyporządkowanie:

typ elementu = przeznaczenie

Typ elementu – inne wersje językowe

Typ elementu odgrywa bardzo ważną rolę w tłumaczeniu dokumentacji na inne języki. Na podstawie typu elementu następuje tłumaczenie praznaczenie elementu. Aby ten proces przebiegał poprawnie, użytkownik nie może dokonać modyfikacji przeznaczenia elementu.

POLSKI	NIEMIECKI	ANGIELSKI
111 – krokwie	111 – sparren	111 – rafter

Rysunki

Proces generowania i etykietowania rysunków złożeniowych: konstrukcja ściany, stropu i rzut więźby wykorzystuje typ elementu. Na podstawie typu elementu określana jest obecność elementu oraz odpowiednich łańcuchów wymiarowych na rysunku tematycznym.

Przykład

Rysunek konstrukcji ściany może zawierać tylko elementy typu zarezerwowanego dla ściany. Pozostałe elementy nawet obecne w obrębie ściany zostaną zignorowanie i nie pojawią się na rysunkach.

Pliki maszynowe

Typ elementu wykorzystywany jest również w generowaniu plików maszynowych. Na podstawie typu elementu można określić sposób podawania elementu na maszynę i lokalizację drukowanej etykiety:

• początek/koniec

• strona elementy przeciwnie do operatora

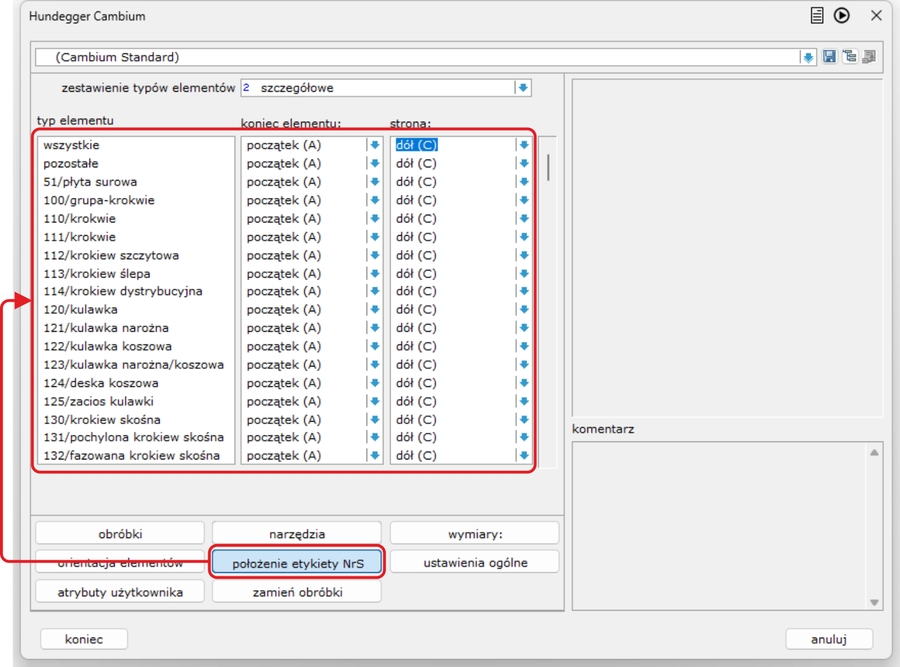

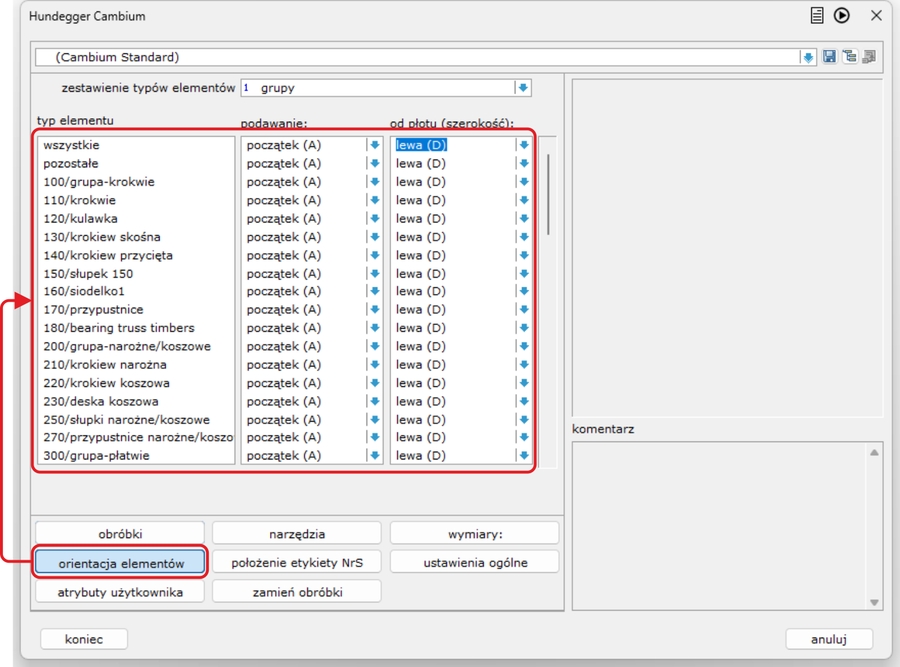

Orientacja elementu na maszynie	Lokalizacje etykiety

System opisu elementu drukowany na elemencie przez maszynę określa stronę elementu na podstawie typu elementu.
