Tryb prezentacji od v23 - grupa elementy konstrukcji

Od wersji 23 prowadzono całkowicie nowy system zarządzania wyświetlaną treścią modelu. Nowy tryb prezentacji dostępny jest teraz w formie niezależnego okna z możliwością dokowania w obszarze roboczym. Nowy system prezentacji całkowicie zastąpił stary i został zaimplementowany do wszystkich modułów projektowych.

Zakładka elementy konstrukcji

Grupa ta zarządza wyświetlaniem wszystkich elementów konstrukcji. Jej układ jest wspólny dla wszystkich modułów. W tej grupie zastosowano macierzowy układ informacji, który ma następującą strukturę:

• górna część podzielona jest na 6 kolumn

  • każda z kolumn odpowiada za elementy z danego modułu/części budynku:

    • P - kondygnacja (piętro)

    • S - ściana

    • T - strop

    • D - dach

    • W - wiązar

    • K - konstrukcja (D-CAM)

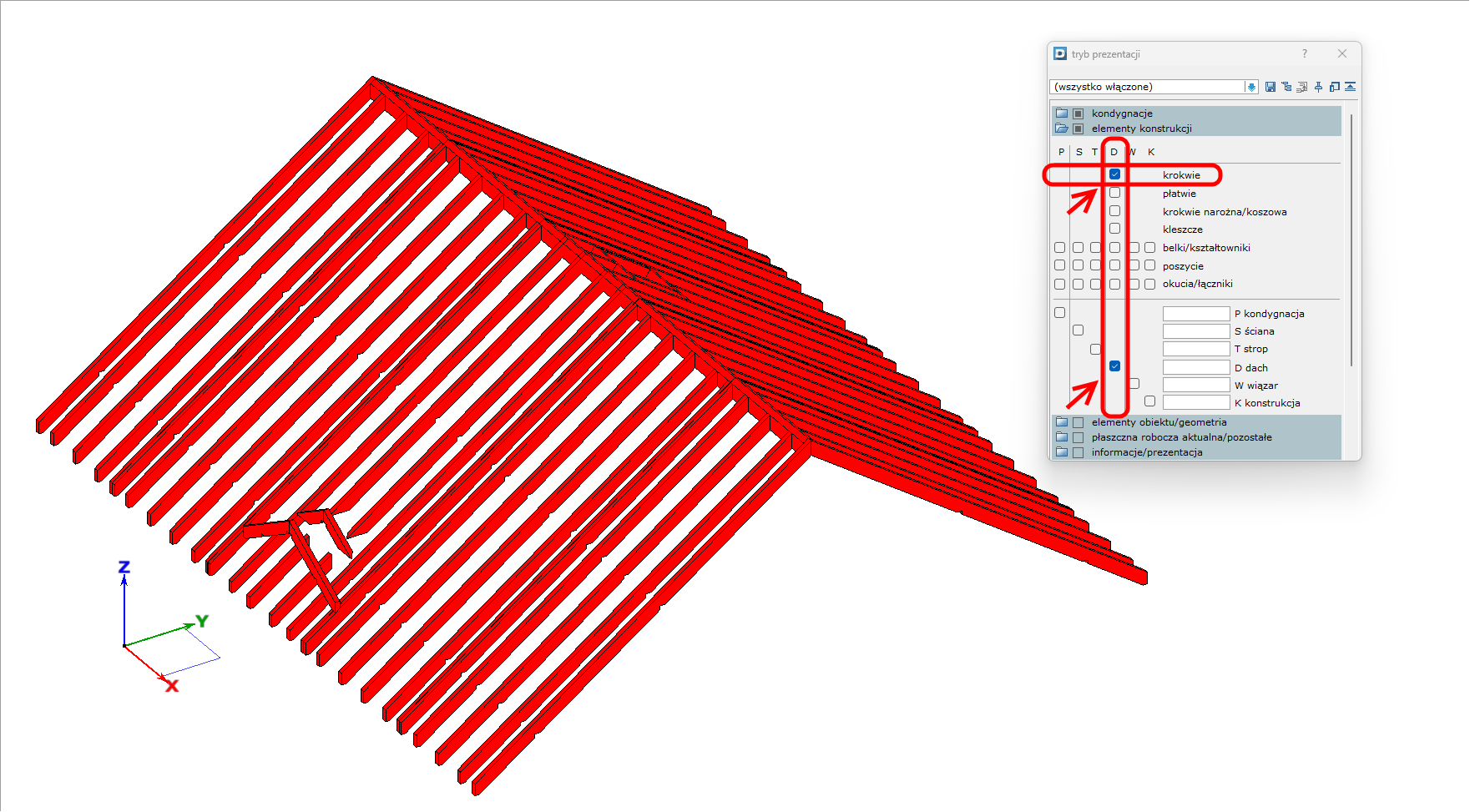

  • w każdej kolumnie są pola wyboru ☑/☐ dla odpowiednich typów elementów: belki; płyty; krokwie itp. Przykład włączenia krokwi w dachu:


• dolna część podzielona jest na 6 wierszy

  • zgodnie z podziałem na moduły pierwszy wiersz jest połączony z pierwszą kolumną P-P drugi z drugą S-S itd.

  • w polu przed nazwą części budynku można wprowadzić filtr grup MOS danej części (np.: “-2..2” lub “-2/0/6”)

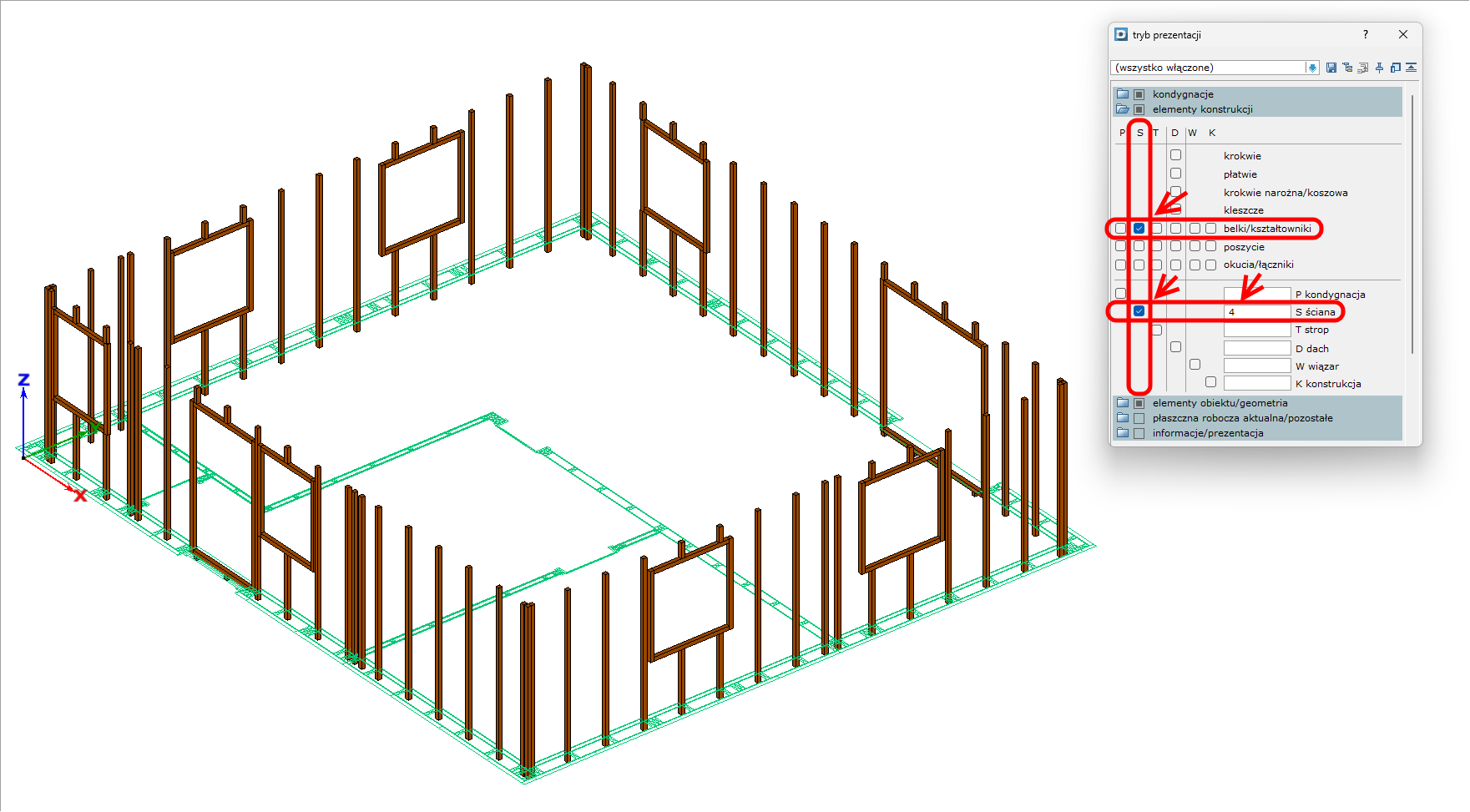

  • na skrzyżowaniu tych samych kolumn i wierszy znajdują się pola wyboru. Wyświetlają (☑) lub chowają (☐) one wszystkie obiekty z danej grupy. Wybór typu belek czy grup zostaje zachowany więc jest to szybki sposób chwilowego wyłączenia całej grupy, a potem powrotu do poprzednich ustawień. Przykład włączenia łat przedścianki instalacyjnej:

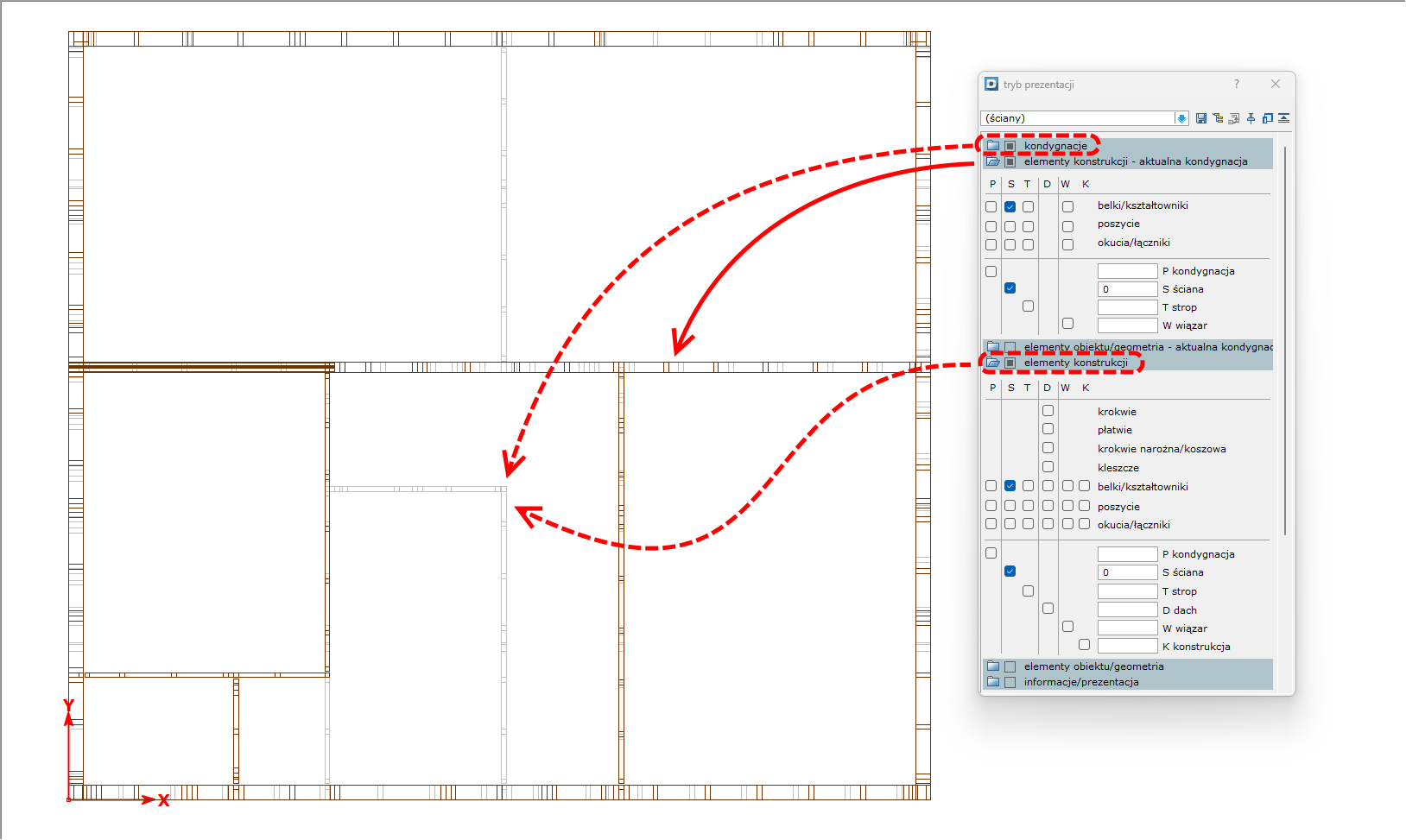

Uwaga: np. w module ściana istnieje grupa do zarządzania widocznością obiektów z danej kondygnacji (elementy konstrukcji - aktualna kondygnacja) i jest powtórzona w grupie “elementy konstrukcji” - powtórzenie dotyczy obiektów z innych kondygnacji. Z kolei do aktualnej kondygnacji nie należy grupa obiektów dach czy konstrukcja dlatego macierz tej zakładki jest mniejsza.
