# System orientacji elementów

Trójwymiarowy model konstrukcji składa się z wielu elementów umieszczonych w przestrzeni. Ich położenie jest opisane w globalnym układzie współrzędnych. Niezależnie od tego każdy z elementów posiada własny lokalny układ współrzędnych. Orientacja elementu, opis stron elementu jest realizowany w lokalnym układzie współrzędnych.

### **Punkt wstawienia elementu**

System wstawiania elementów w module **D-CAM** składa się z czterech punktów na krawędziach elementu oraz punktu środkowego, umieszczonego w osi elementu. Punkt nr **1** umieszczony jest w punkcie początkowym lokalnego układu współrzędnych. Pozostałe punkty **2**, **3** i **4** umieszczone są na płaszczyźnie **YoZ** i ustawione zgodnie z ruchem wskazówek zegara.

![Orientacja elementu - punkty wstawienia](/files/L7vNsSlZJoU9WkeYUknQ)

{% hint style="danger" %}
***UWAGA***

*Punkty wstawiania elementu w modułach **D-ŚCIANA**, **D-STROP**, **D-DACH** mają inne znaczenie i są dostosowane do specyfiki tych modułów.*
{% endhint %}

### **Strony elementu**

Każdy element, bez względu na swój przekrój poprzeczny, posiada opis w formie prostopadłościanu. Są to tak zwane strony odniesienia:

* strona **A** – początek elementu
* strona **B** – koniec elementu
* strona **C** – dół elementu
* strona **E** – góra elementu
* strona **D** – lewa strona elementu
* strona **F** – prawa strona elementu

![Orientacja elementu - strony odniesienia](/files/26T78eTWtBf7sJXAuzFU)

Układ stron **C**, **D**, **E**, **F** jest zgodny z ruchem wskazówek zegara.

### **Tekstury elementów**

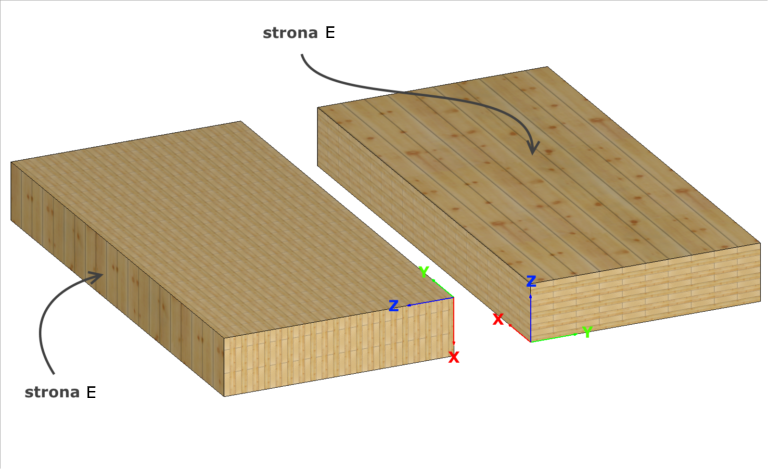

Sposób [*teksturowania brył*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/baudatenprogramm_d-baza/grafiki-uzytkownika) w modelu jest ściśle powiązany z lokalnym układem współrzędnych rozpatrywanej belki czy płyty. Większość materiałów posiada tzw. orientowane tekstury przypisywane do konkretnych stron brył 3D. Zmian lokalnego układu współrzędnych lub zaburzenie proporcji wymiarowych w głównych kierunkach bryły może skutkować niewłaściwym wyświetlaniem tekstur: **Obróbki mechaniczne elementu**

<figure><img src="/files/WoIkermhH1Yw7DbZVmNe" alt=""><figcaption></figcaption></figure>

Prawidłowa [*definicja obróbek mechanicznych*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/bezugsseite-fuer-ausnehmungen-schlitze) wymaga określenia: parametrów geometrycznych, lokalizacji na elemencie oraz strony odniesienia. Strona odniesienia ogrywa kluczową rolę w definicji obróbek, ponieważ w sposób jednoznaczny określa podejście narzędzia roboczego do wykonania danej obróbki.

***Przykład***

Strona odniesienia dla wiercenie nieprzelotowego jest jednoznaczna i nie budzi wątpliwości, z której strony ma podejść agregat wiertarski. Sprawa już tak oczywista nie jest w przypadku wiercenia przelotowego, które przechodzi na dwie strony. W tym przypadku strona odniesienia przypisana do obróbki określa podejście wiertła.


---
