# Zarządzanie z wykorzystaniem MOS (Model Organization System)

Projekt nawet niewielkiego domu w konstrukcji drewnianej może zawierać setki elementów. Odnalezienie tego właściwego w gąszczu belek to jak szukanie igły w stogu siana. Całe szczęście program systematyzuje za nas całą konstrukcje dzieląc ją na grupy i podgrupy. Z funkcją MOS-element możemy w kilka sekund ograniczyć ilość wyświetlanych informacji.

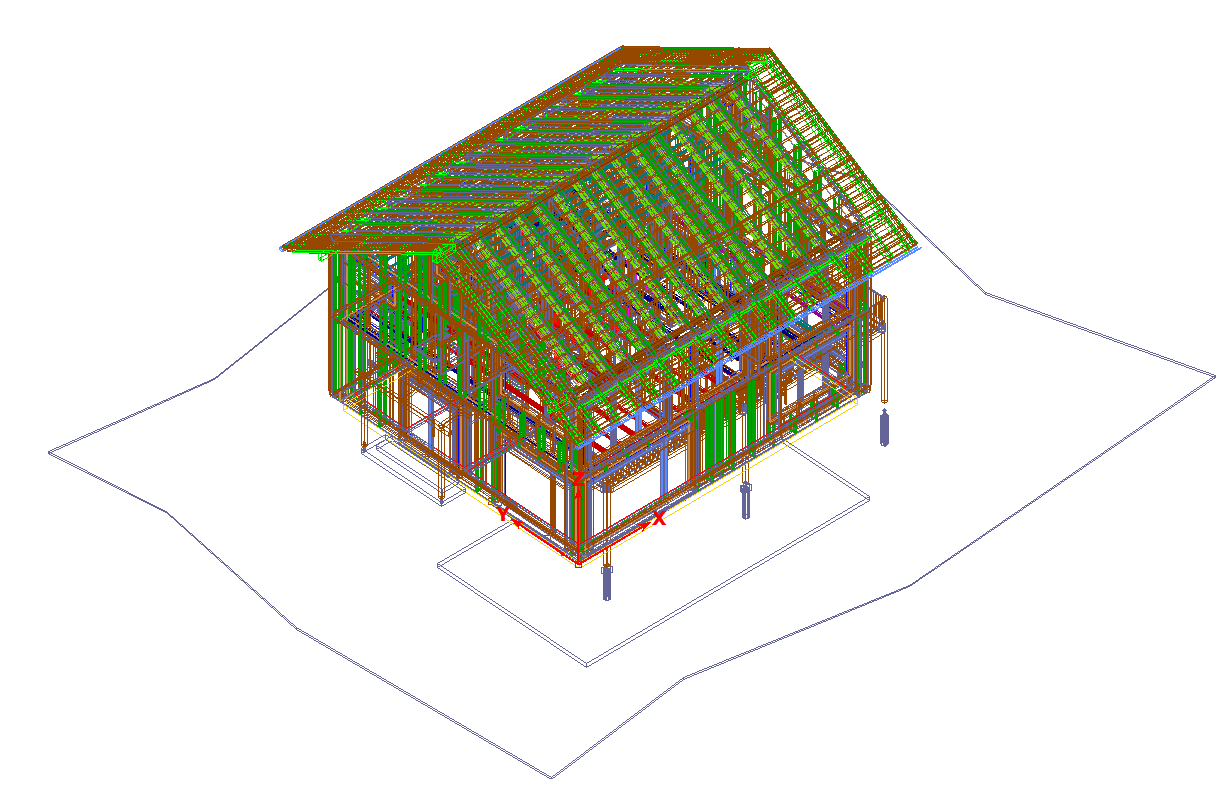

<img src="/files/pleoqaYgLeX8nXgguD4T" alt="Prętowy model konstrukcji" width="563">

IW tym przykładzie za pomocą kilku kliknięć skontrolujemy rozwiązanie połączenia dwóch ścian wewnętrznych domu w widoku 3D. Aby mieć lepszy ogląd sytuacji możemy posłużyć się funkcją **(9 widok/przekrój - 5 OpenGL model - 1 włącz/wyłącz)**.

&#x20;

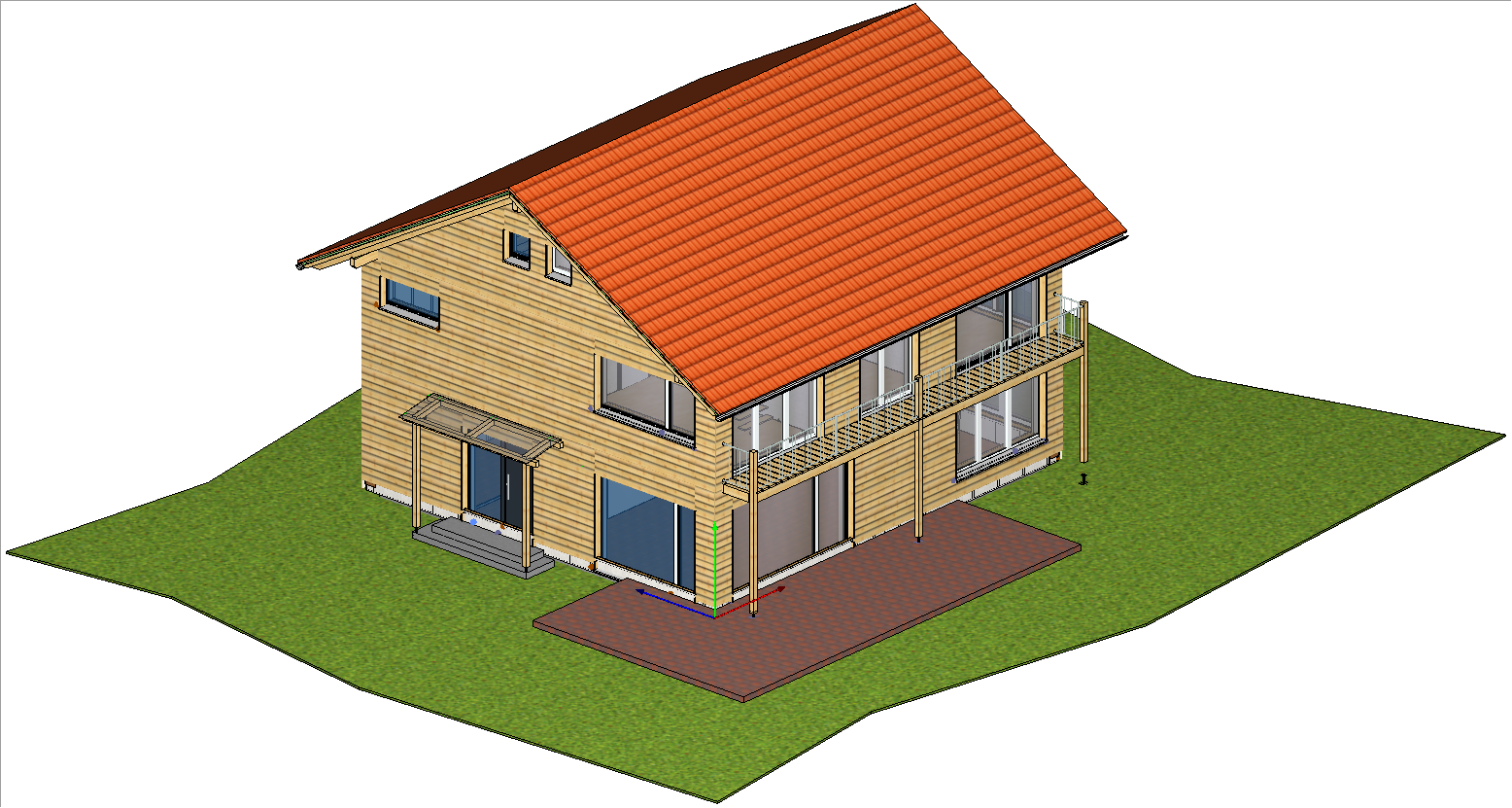

<img src="/files/M5sPMjdEGfKFEnwjZmb9" alt="Wizualizacja modelu" width="563">

Aby wywołać funkcję MOS-element możemy posłużyć się ikoną z paska zadań lub wybrać **(6 MOS - 2 MOS-element)**:

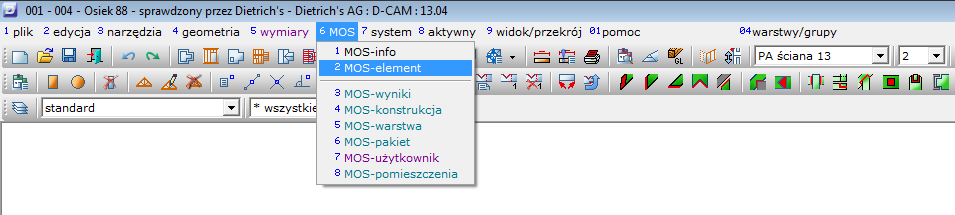

<img src="/files/IJiqq3qK5HZ9bMqKcOai" alt="Narzędzia MOS" width="563">

Dla przykładu sprawdzimy wewnętrzne ściany na parterze w związku z tym w wyświetlonym oknie dialogowym zaznaczamy „PA budynek” odfiltrowując tą część budynku i klikamy „dalej”:

<img src="/files/vCCVKmN9QEX2IZUAYZDI" alt="MOS-element selekcja" width="206">

Następnie postępujemy zgodnie z instrukcjami wyświetlanymi w lewym dolnym rogu ekranu. Zaznaczamy dowolny element w każdej ze ścian które chcemy wyświetlić:

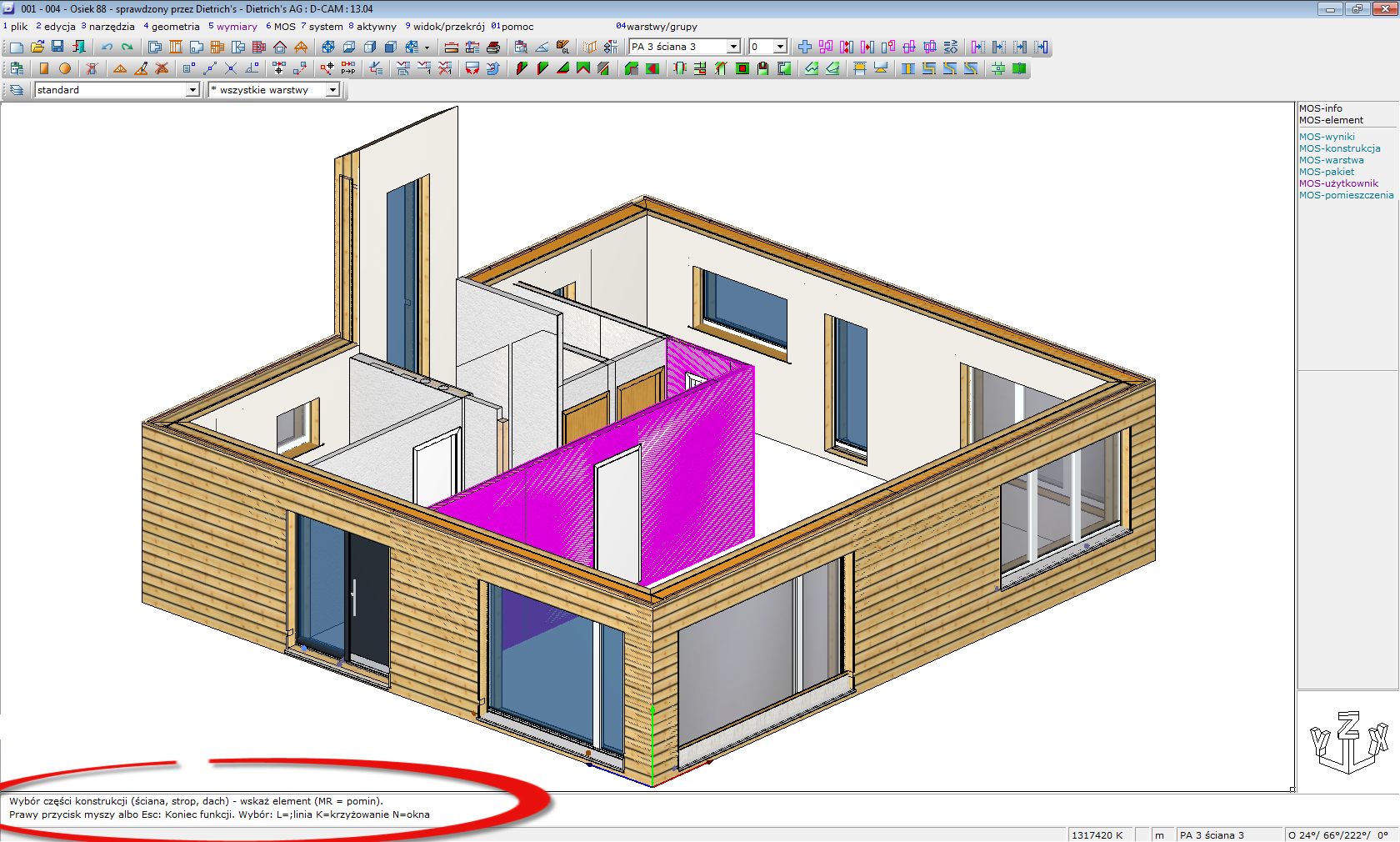

<img src="/files/2XSkAsqh2yyM0GQTXPDb" alt="Okna dialogowe" width="563">

Następnym krokiem jest wybór jednego elementu z właściwej grupy która ma być widoczna. Dla przykładu klikamy element konstrukcji z warstwy 0 dowolnej ściany:

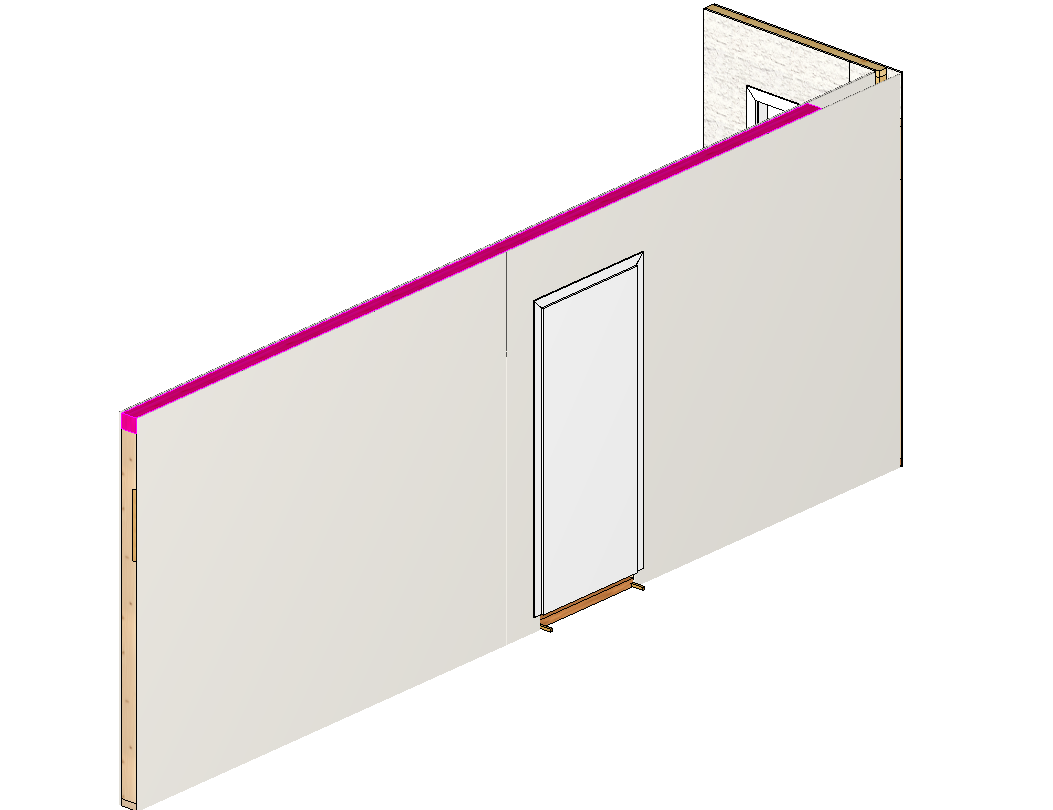

<img src="/files/ev6EmaVwh6Rpv6wx4F4u" alt="Wybór grup elementów" width="563">

Zaledwie sześć kliknięć wystarczyło by otrzymać czysty widok pożądanej części budynku. Teraz można bez przeszkód pracować na wybranych elementach.

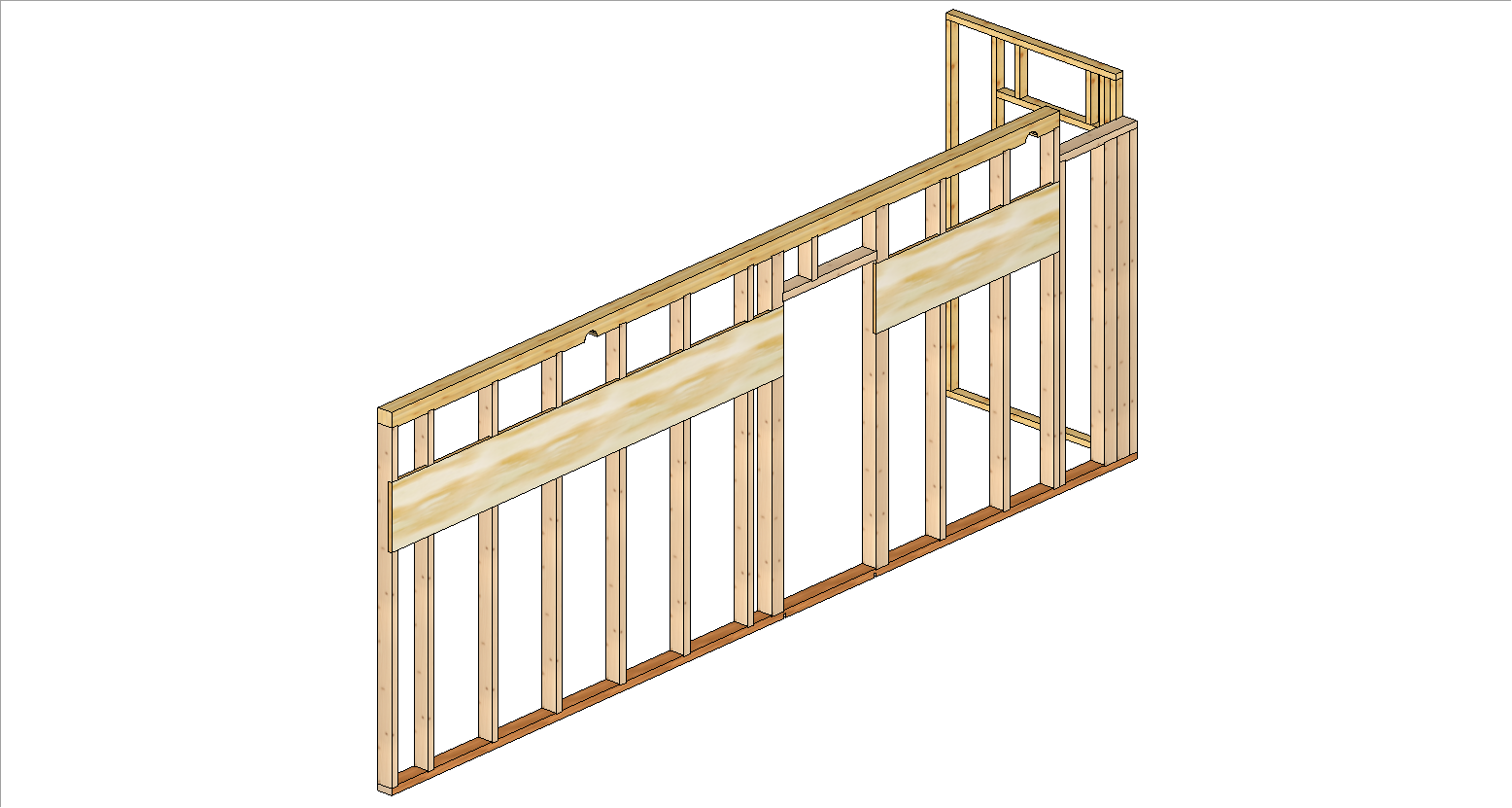

<img src="/files/iPvHY9gWLqos5tdvb4Jr" alt="Elementy konstrukcji ścian wewnętrznych" width="563">

{% hint style="success" %}
**Wskazówka**:&#x20;

Gdy wyświetlamy szczegóły jakiegoś połączenia często robimy duże powiększenie danego obszaru. Podczas próby obrotu modelu przy dużym zoomie najczęściej tracimy z oczu właściwe miejsce. Możemy tego uniknąć. Wystarczy środkowym przyciskiem myszy rozwinąć podręczne menu i wybrać z niego funkcję oś-model. Klikamy na dowolny punkt w obrębie interesującego nas miejsca definiując w ten sposób nową oś obrotu całego modelu. Teraz bez przeszkód możemy pracować w jednym punkcie, przy dużym powiększeniu, dowolnie zmieniając widok konstrukcji.
{% endhint %}

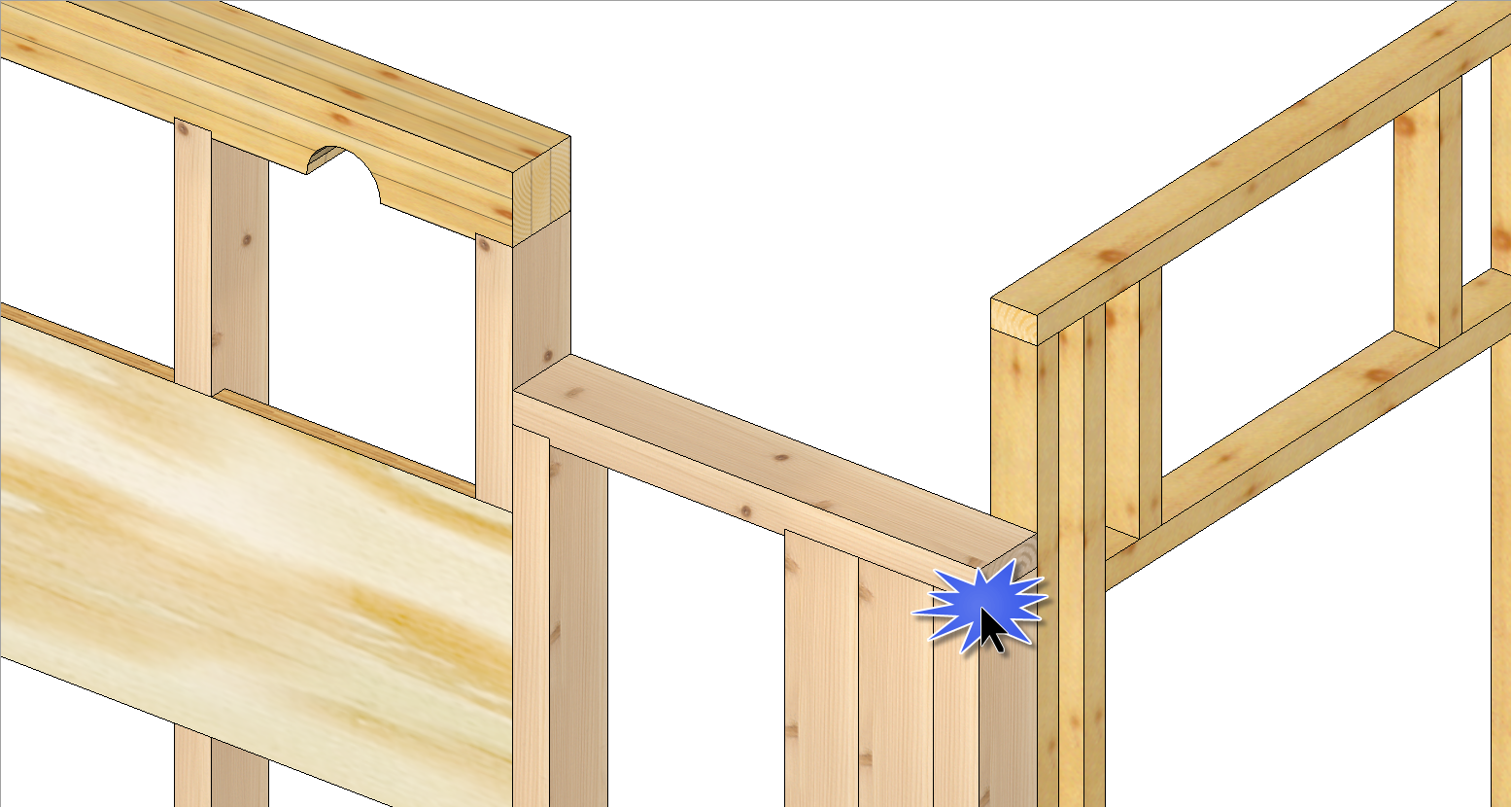

<img src="/files/9KbnJqXYQ3NvzEdKC55F" alt="Detal konstrukcji" width="563">

Funkcją **(8 aktywny > 07 przywróć)** lub **08 podgląd** możemy wyświetlić ukryte części budynku lub dodać do bieżącego widoku nowe poszczególne elementy.


---
