# Prezentacja wierceń

Wiercenia to jedne z najpopularniejszych obróbek występujących w konstrukcjach drewnianych. Z tego powodu występują w dużych ilościach w modelach konstrukcji. Wykorzystywane są do montażu różnego rodzaju łączników trzpieniowych w postaci kołków drewnianych, wkrętów, sworzni oraz śrub.

### **Kontrola widoczności wierceń**

Obróbka wiercenia prezentowana jest zawsze w postaci osi wiercenia reprezentującej jego położenie oraz głębokość. Funkcja tryb prezentacji **1 plik - 7 ustawienia -&#x20;*****1 tryb prezentacji*** w modułach **D-CAM**; **dach**; **konstrukcja dachu** umożliwia za pomocą pola zaznaczenia włączenie lub wyłączenie widoczności wierceń w modelu (osi wiercenia). W pozostałych modułach prezentacja obróbki jest permanentna.

![Wiercenia kontrola widoczności](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-7d66a4129e2ee43481897eb83fc247e19ec0869a%2Fwiercenia-tryb.png?alt=media)

### **Kontrola wizualizacji otworów – wiercenia**

Wynikiem działania obróbki wiercenia na elemencie jest powstanie otworu. Projektant może mieć kontrolę nad sposobem prezentacji wiercenia. Kontrola ta realizowana jest globalnie dla całego modelu z poziomu modułu **D-CAM**. Za pomocą komendy **6 obróbki – 1 kontrol –&#x20;*****02 wizualizacja otworów*** określana jest minimalna średnica wiercenia.

![Wizualizacja otworów - limit średnicy wiercenia](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-a114df25778bed89718e37757f6eac24e11c74e3%2Fwiercenia-limit.png?alt=media)

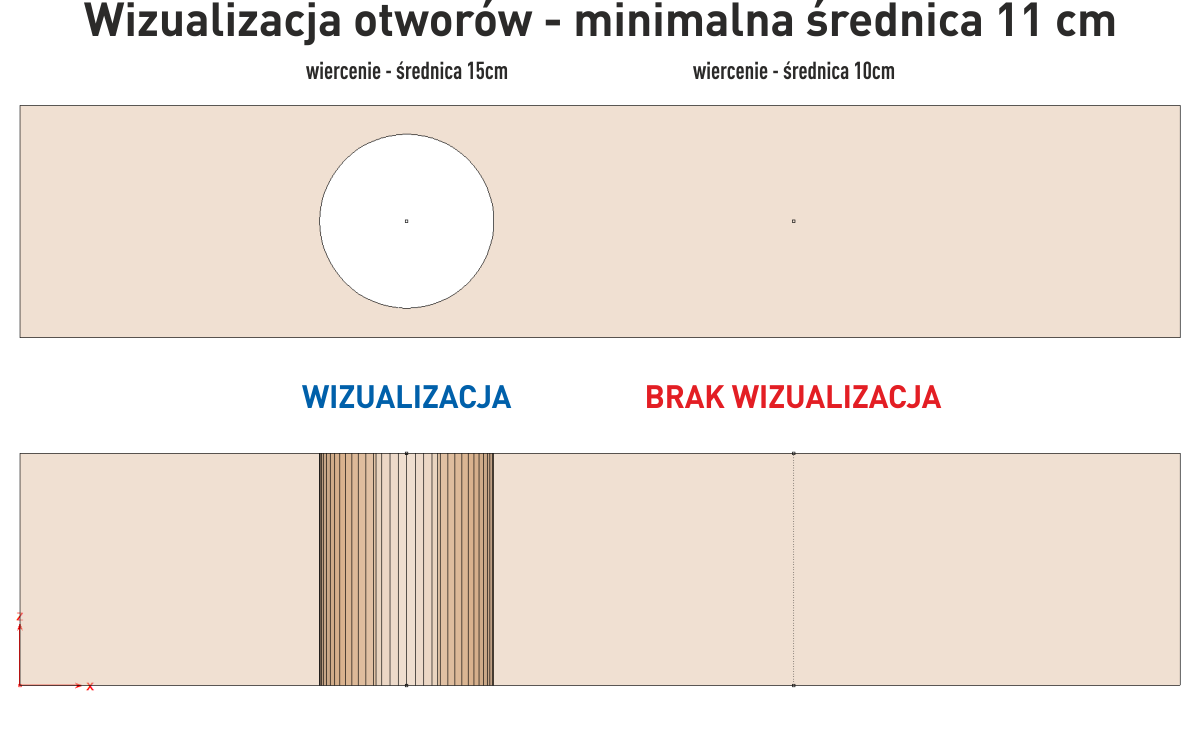

Wszystkie wiercenia o średnicy równej lub większej zostaną z wizualizowane w modelu – powstanie otwór o rzeczywistej średnicy. Wszystkie wiercenia o średnicy mniejszej od minimalnej będą widoczne jako, tylko i wyłącznie oś wiercenia.

Wywołanie funkcji ma charakter globalny bez względu na moduł, w którym obróbka została wykonana. Wpływa na wszystkie wiercenia w obrębie całego modelu.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-229468ab2e71214e35991a8ab8347923908f7f18%2Fwiz.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

### **Wizualizacji otworów – wpływ na model 3D**

Wizualizacja otworów ma wpływ na wydajność pracy oraz szybkość wizualizacji modelu. Duża liczba wierceń mocno obciąża model. Opisane w tym artykule narzędzia mają zastosowanie do wersji 23 programu i niższych. Od wersji 24 obowiązują zasady wizualizacji wierceń opisane w artykule "[*Prezentacja wierceń update v24*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/prezentacja-wiercen-update-v24/)"

Wizualizacja otworów ma wpływ na działanie funkcji parametry przecinania. Otwory w elementach nadrzędnych są brane pod uwagę.
