# Połączenie belek nakładką typu "T"

Połączenie kleszczy z krokwią lub osadzenie belki stropowej w podciągu wymaga specjalnego połączenia uwzględniającego specyfikę danego węzła konstrukcyjnego. Zadaniu temu może sprostać makro o nazwie ***nakładka typ (T)***. W systemie Dietrich's wyróżniamy 3 rodzaje połączeń nakładkowych łączących belki w różnym układzie:

* [***nakładka końcowa typ (L)***](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/skracanie-nakladki-koncowej)
* ***nakładka typ (X)***
* ***nakładka typ (T)***

### **Nakładka typ (T)**

Dwa elementy nachylone do siebie pod pewnym kątem (w zakresie od 0,1° do 179,9°) oraz leżące w tej samej płaszczyźnie możemy połączyć ze sobą poleceniem **6 narzędzia – 4 nakładki – 5 *****nakładka typ (T)*** **(D-CAM 3-8-5)**. Połączenie to skróci lub wydłuży pierwszy ze wskazanych elementów do punktu ich styku. Drugi ze wskazanych elementów nie zmieni swojej długości. W przypadku skracania ważny jest punkt selekcji elementów:

![](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-db10e4523f99ef5c1d994f8366003ff1d0057da2%2Fwybor1.png?alt=media) ![](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-61ddc317867cb2baa77a0aafb8fa7d9b088dd554%2Fwybor2.png?alt=media)

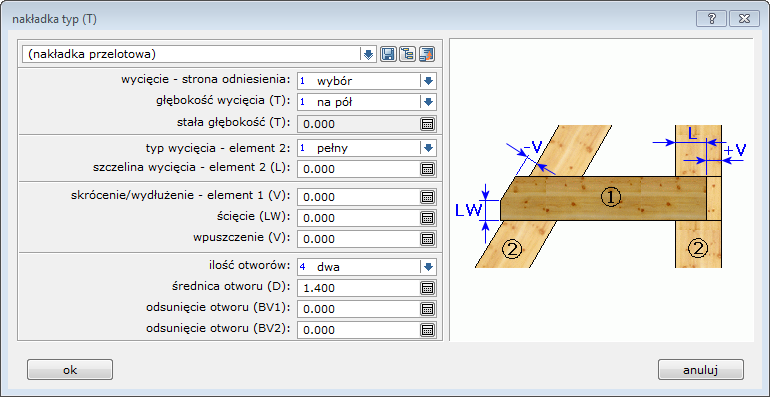

Nakładka tworzy wycięcia w elementach zgodne z ich kątem nachylenia. Koniec pierwszego elementu zostaje docięty zgodnie z położeniem sąsiedniej belki. O kształcie nakładki decyduje użytkownik poprzez parametry:

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-9b5728ecd7f89a7d91c9129934d1b615ebdc4053%2Fnak%C5%82adka-T.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

* ***strona wycięcia – element 1*** – określa z której strony powstanie wycięcie w elemencie, który zostanie wskazany jako pierwszy:
* * ***automat*** – system sam określa stronę wycięcia
    * ***wybór*** – użytkownik w sposób graficzny wskazuje stronę wycięcia w pierwszym elemencie
    * ***C/D/E/F*** – użytkownik z góry określa stronę wycięcia w pierwszym elemencie. Jeśli będzie ona niezgodna z wzajemnym położeniem łączonych elementów system poinformuje o tym specjalnym komunikatem po wskazaniu belek.

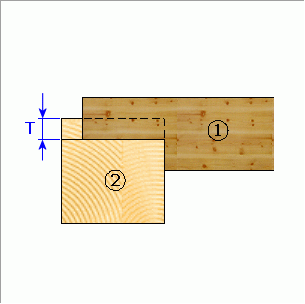

* ***głębokość wycięcia*** – pozwala wybrać metodę określenia głębokości nakładek w łączonych elementach:

  * ***na pół*** – dzieli część wspólną łączonych elementów na pół

  <figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-ee01feaad17ea07caa448f5e80fbdf775477d862%2Fg%C5%82%C4%99boko%C5%9B%C4%87.png?alt=media" alt="" width="229"><figcaption></figcaption></figure>

  * ***stała elem nr 1*** - pozwala z góry określić głębokość wycięcia w pierwszym elemencie
  * ***stała elem nr 2*** - pozwala z góry określić głębokość wycięcia w drugim elemencie
* ***stała głębokość (T)*** – określa głębokość wycięcia we wskazanym pierwszym lub drugim elemencie. Opcja jest aktywna, gdy ***głębokość wycięcia*** określona jest jako ***stała elem nr 1*** lub ***stała elem nr 2***

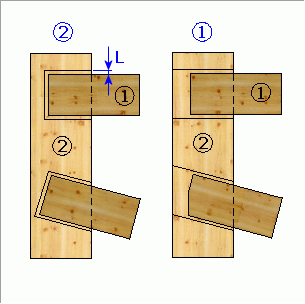

* ***typ wycięcia - element 2*** - pozwala określić rodzaj obróbki w elemencie 2 w przypadku gdy element 1 nie przechodzi przez całą jej szerokość:

  * ***pełny*** - tworzy obróbkę przelotowa w elemencie 2 (*wycięcie*)

  <figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-3d0cfd45800593eb15ddc16da9c55e7322de400a%2Ftyp-wyci%C4%99cia.png?alt=media" alt="" width="229"><figcaption></figcaption></figure>

  * ***ograniczony*** - tworzy obróbkę nieprzelotowa w elemencie 2 (*gniazdo otwarte/ukośny wręb*)
* ***szczelina wycięcia - element 2 (L)*** - powiększa wymiary obróbki w elemencie 2 na każdą ze stron obróbki o wartość zadaną przez użytkownika.

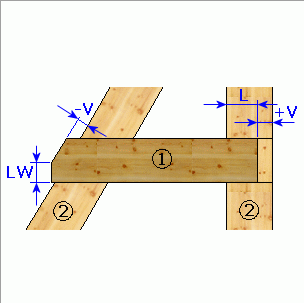

* ***skrócenie/wydłużenie - element 1 (V)*** - wartość o jaką użytkownik może skrócić (**-**) lub wydłużyć (**+**) element 1 względem krawędzi elementu 2 (zewnętrznej krawędzi połączenia)
* ***ścięcie (LW)*** - wysokość dodatkowego, prostopadłego zakończenia elementu 1. Redukuje ono kąt ostry powstały po dopasowaniu elementów połączeniem. Opcja ta zadziała jeśli kąt między łączonymi belkami jest inny niż 90°.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-9a5f8537605efc84af4ce995ac8c08a21242ccc0%2Fwypuszczenie.png?alt=media" alt="" width="229"><figcaption></figcaption></figure>

* ***wpuszczenie (V)*** - pozwala na wpuszczenia całego przekroju elementu 1 w element 2 na określona przez użytkownika głębokość. Zależnie od wzajemnego usytuowania i wysokości łączonych belek, element 2 może otrzymać obróbkę typu wycięcie lub gniazdo otwarte. Opcja ta zadziała tylko wtedy jeśli kąt między łączonymi belkami jest równy 90°

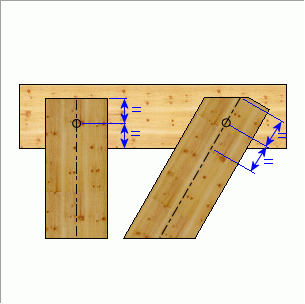

* ***ilość otworów*** - pozwala na wprowadzenie dodatkowej obróbki wiercenia przelotowego w obydwu łączonych elementach

  * ***brak*** - obróbka wiercenia nie powstanie

  <figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-6639298915d0f7ea72a3d2c4b1cf9befb0873aa3%2Fwiercenia.png?alt=media" alt="" width="229"><figcaption></figcaption></figure>

  * ***jeden*** - powstanie jedno wiercenie w geometrycznym środku obróbki
  * ***przecięcie osi*** - powstanie jedno wiercenie w osiach łączonych belek
  * ***dwa*** - powstaną dwa wiercenia w określonym przez użytkownika rozstawie
* ***średnica otworu (D)*** - wartość średnicy wiercenia
* ***odsunięcie otworu (BV1)***/***(BV2)*** - wartości określające rozstaw wierceń względem siebie oraz łączonych elementów. Opcja aktywna w przypadku gdy ***ilości otworów*** określona jest na ***dwa***
