# Pogłębienie zaciosu krokwi narożnej

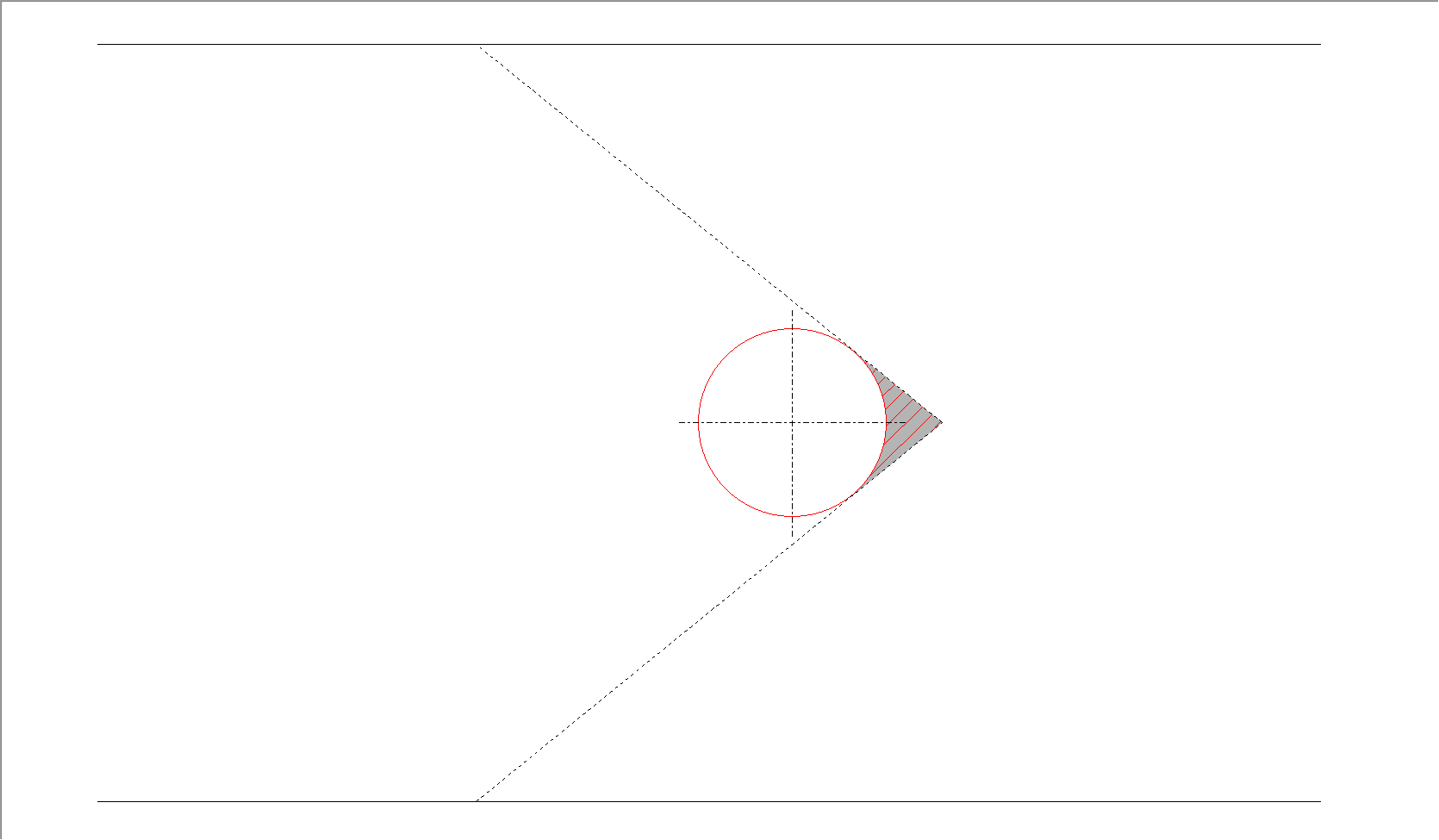

Wykonanie zaciosu krokwi narożnej na centrach ciesielskich wiąże się z niedokładnym odwzorowaniem kształtu naroża w obróbce. Wynika to z kształtu narzędzi obróbczych. Wszystkie narożniki wewnętrzne obróbek wykonywanych frezem palcowym posiadają zaokrąglone naroża.  W przypadku zaciosu na krokwiach narożnych część maszyn posiada opcję przegłębienia obróbki. Jeśli nie psuje to wizualnego efektu to może zniwelować konieczność poprawiania obróbki po maszynie.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-f2d1ba68e2d68c3219ff62d4974562c7ba2b8188%2Fnaroze.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

### **SCHMIDLER / WEINMANN**

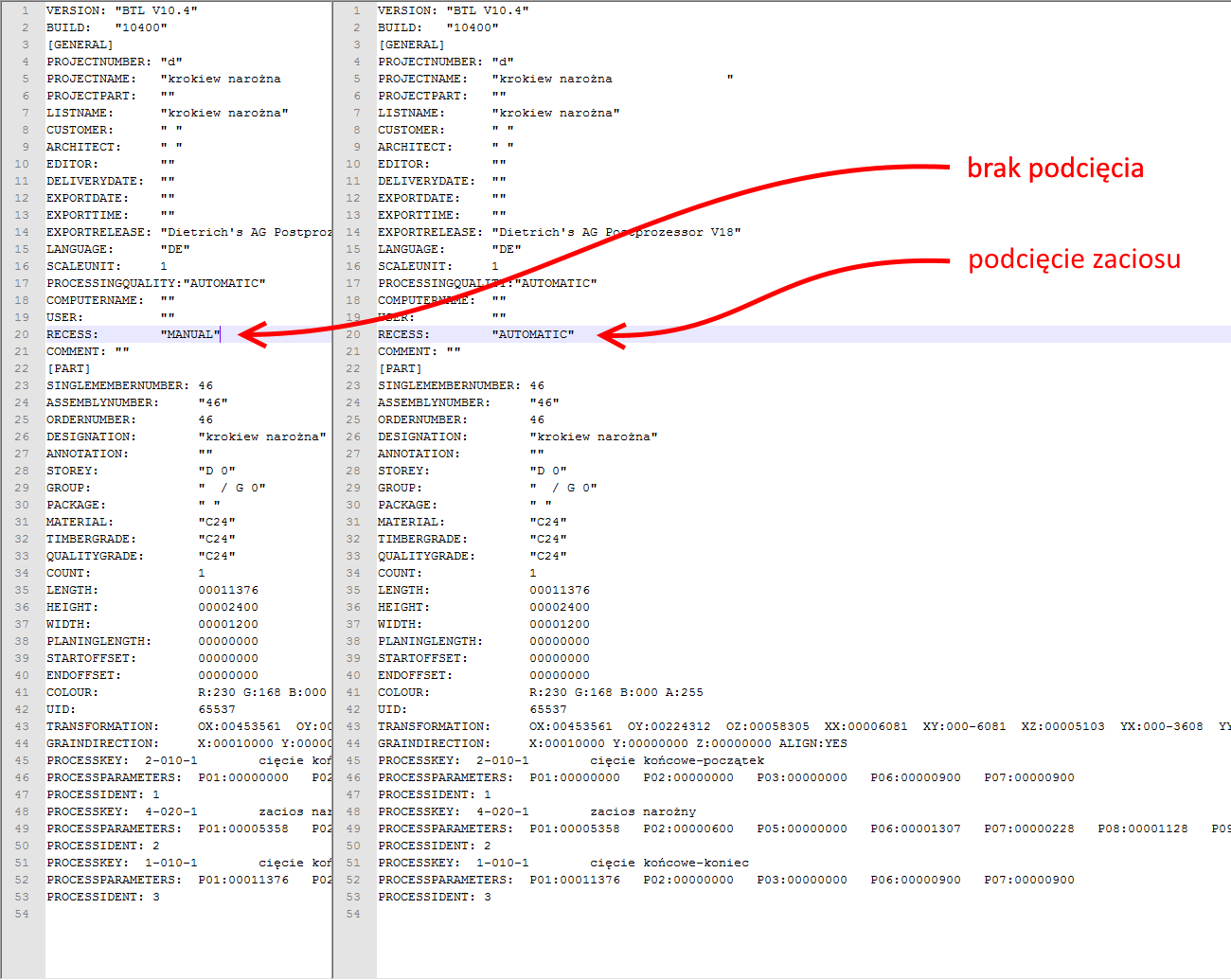

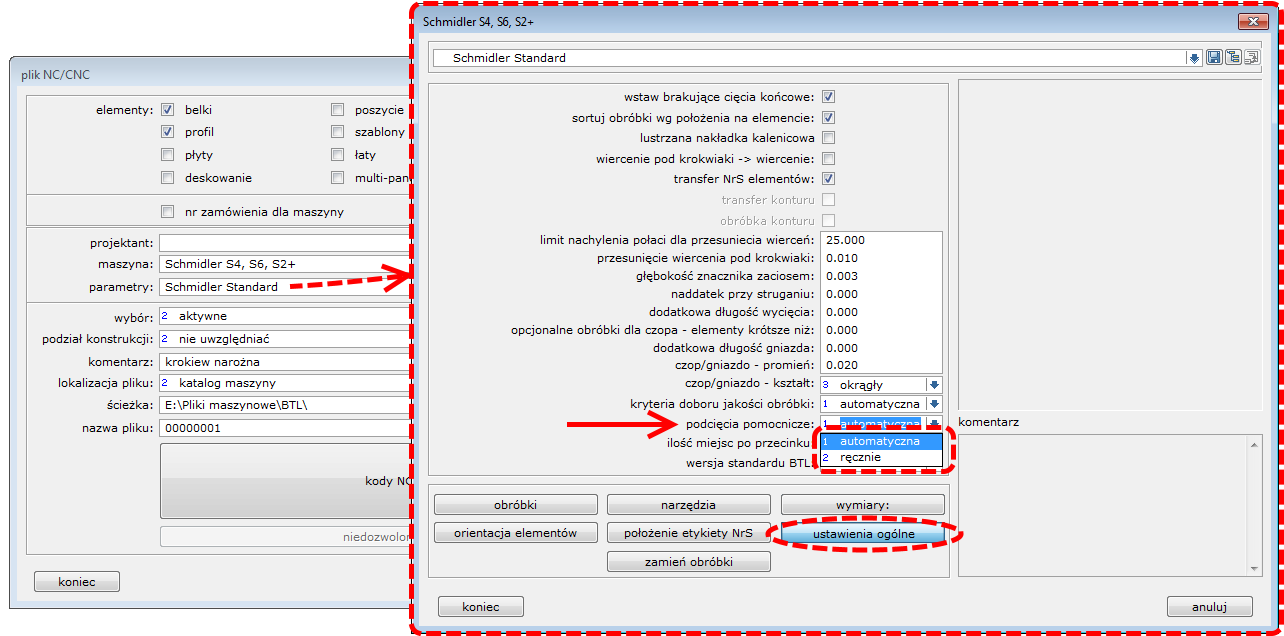

W plikach sterujących do wersji ***BTL*** ***10.2*** nie ma możliwości wykonania dodatkowego podcięcia zaciosu krokwi narożnej. Od wersji ***BTL*** ***10.2*** programiści wprowadzili taką opcję globalnie dla całego pliku BTL (wszystkich zaciosów w danym programie).  Sterowanie tym parametrem możliwe jest z poziomu postprocesora Dietrich’s dla tych maszyn np.:

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-3e35084ce17e83dbe90793bd92fada5e0265f94e%2Fpp-btl.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-4941650323ac90c143f7976c694d97002e45a70f%2Fbtl.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

### **HUNDEGGER**

***BV*** - w maszynach klasy P10 nie ma możliwości wykonania dodatkowego podcięcia zaciosu sercowego

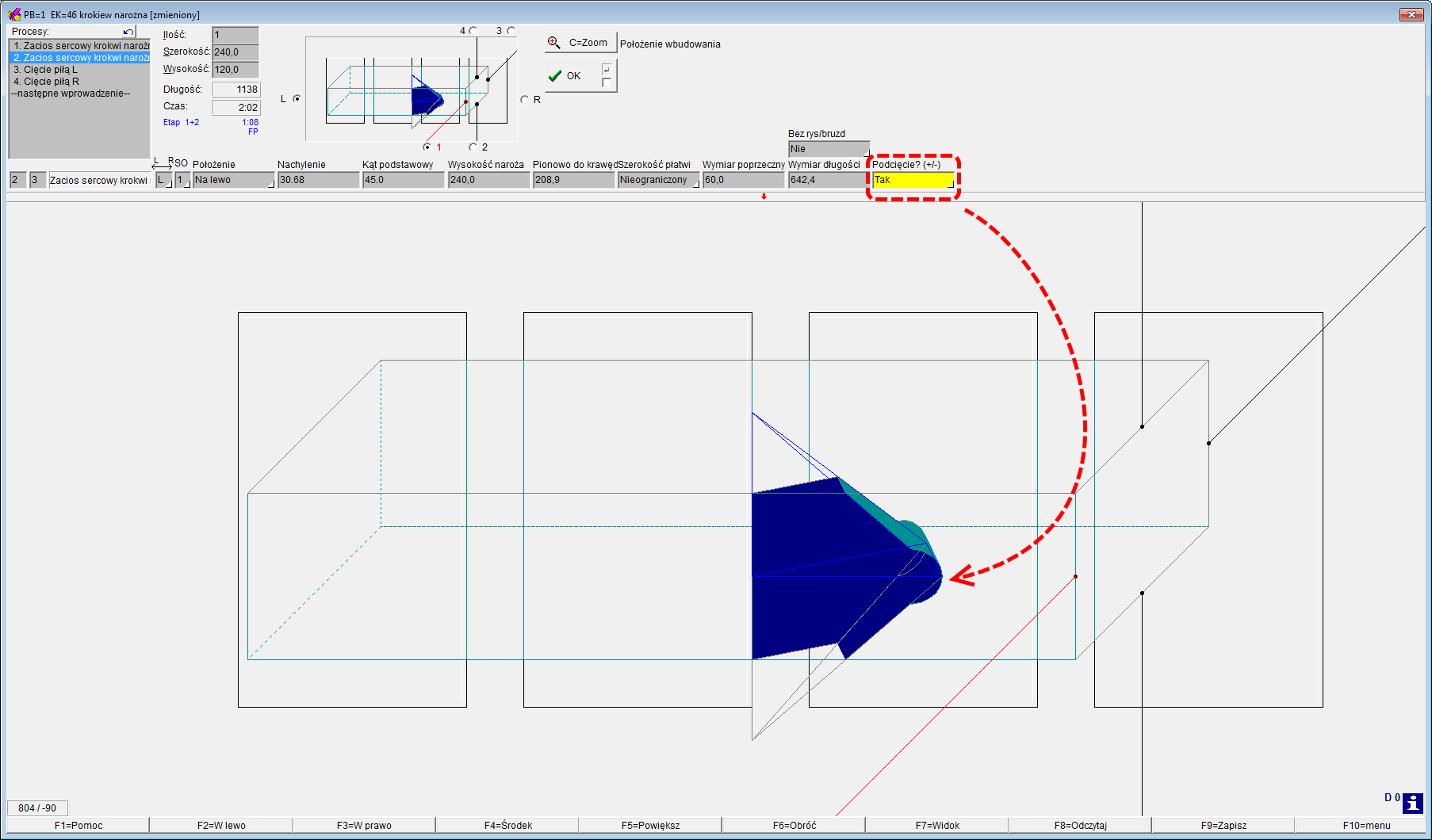

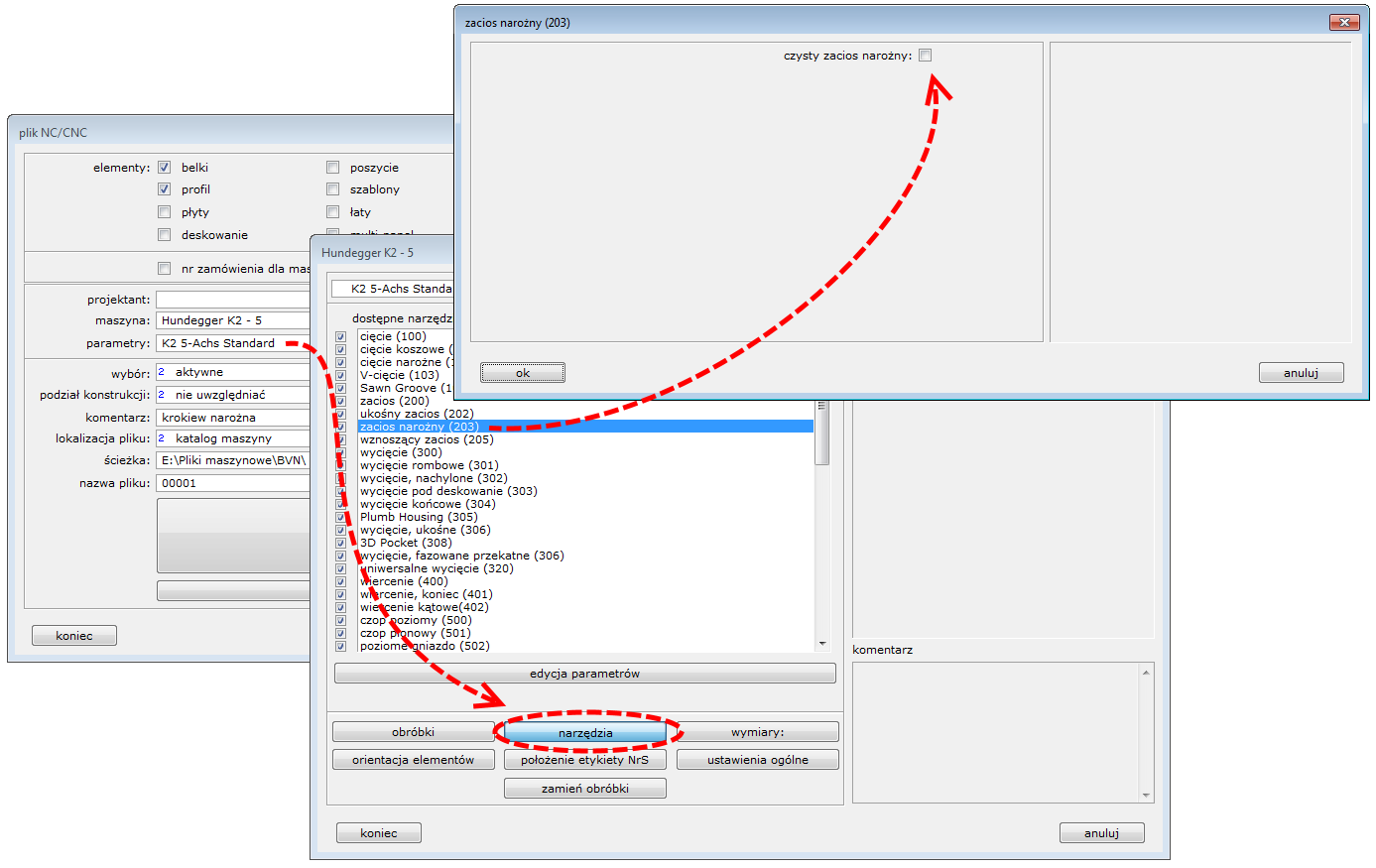

***BVN*** - maszyny klasy K1 K2 K3 posiadają w swym interface możliwość dodania bądź usunięcia dodatkowego podcięcia. Operator może zdecydować o tym indywidualnie dla każdej z obróbek w programie.  Sterowanie tym parametrem możliwe jest z poziomu postprocesora Dietrich’s dla tych maszyn np.:

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-9c11a5d12ea52bc229c672caef9bd7f7a8faf7d8%2Fpp-bvn.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-0569eaa66fc4b0f1a8aca97ca8ec9d16f97dfef5%2Fbvn.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

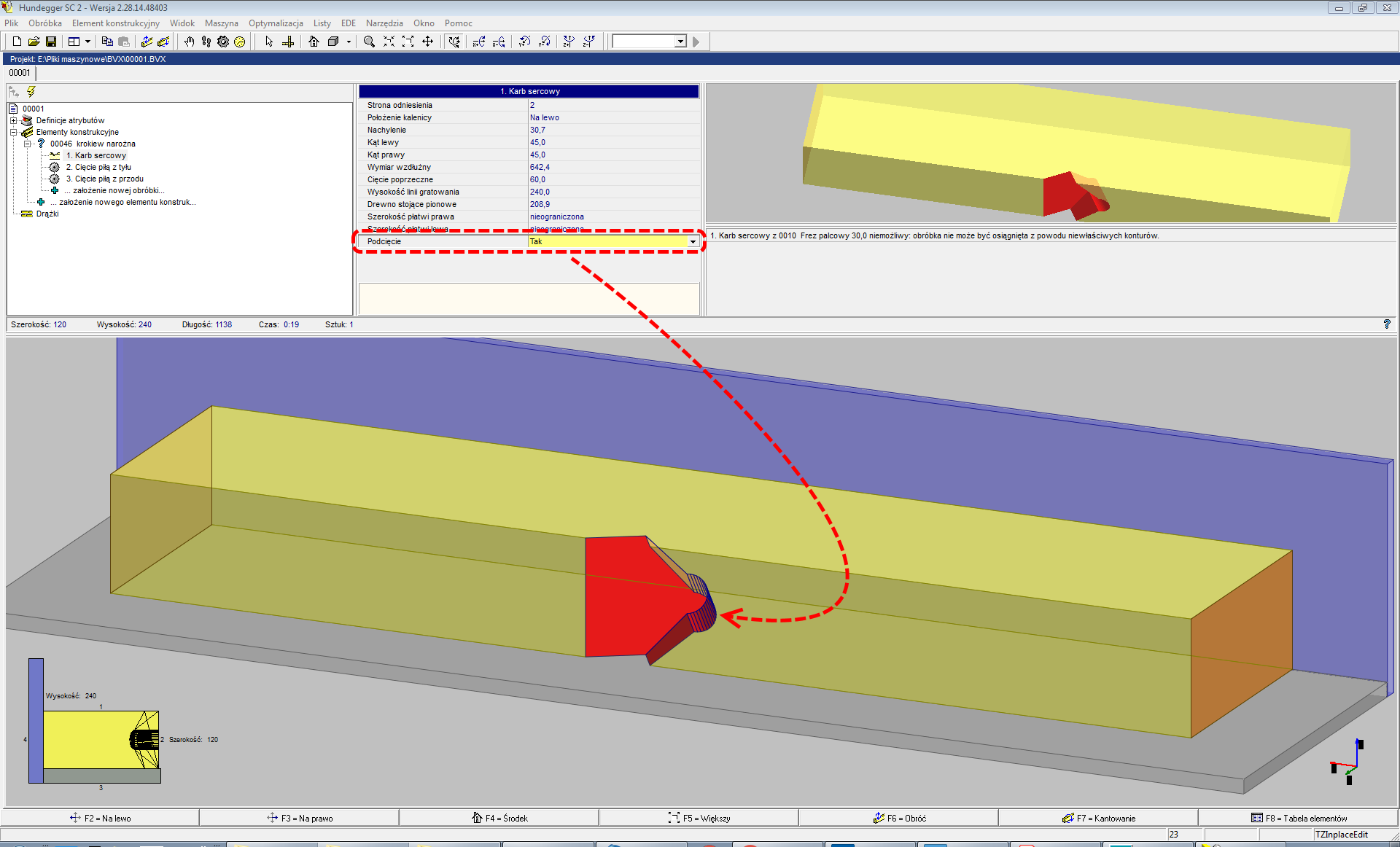

***BVX*** - maszyny klasy SC posiadają w swym interface możliwość dodania bądź usunięcia dodatkowego podcięcia. Operator może zdecydować o tym indywidualnie dla każdej z obróbek w programie.  Sterowanie tym parametrem nie jest możliwe z poziomu postprocesora Dietrich’s.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-6b1f9b1634fd3f1ec7541d6ea26f18a20ba9a0d3%2Fbvx.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>
