> For the complete documentation index, see [llms.txt](https://docs.dietrichs.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/podzial-plyt-i-belek-na-dlugosci.md). # Podział płyt i belek na długości Elementy konstrukcji, których długość przekracza dostępne wymiary handlowe lub możliwości transportowe należy podzielić na mniejsze. Podział długich elementów można wykonać za pomocą prostego rozcięcia elementu. Dzielić można elementy typu belka, kształtownik oraz płyta. ### **Cięcie – moduły konstrukcja ściany/stropu** Najprostszą formą podziału elementów jest cięcie. Do tego celu należy zastosować komendę 6 obróbki – 3 cięcie – 6 cięcie. W wyniku operacji powstają dwa elementy. Linia może być prostopadła lub ukośna w stosunku do osi elementu. Operacja realizowana jest dwuetapowo. W pierwszym kroku użytkownik wskazuje płaszczyznę roboczą oraz metodę definicji linii cięcia. Wybór płaszczyzny roboczej dla cięcia separacyjnego * ***płaszczyzna widoku*** – płaszczyzna aktualnego widoku ekranu. Wybór płaszczyzny cięcia zostanie dokonany w aktualnym widoku ekranu. * ***selekcja linia*** – wybór linii cięcia * ***punkt-punkt*** – wybór dwóch punktów określających linię cięcia płaszczyzna widok ściany * ***przekrój pionowy*** – płaszczyzna przekroju pionowego. Program przechodzi automatycznie w tryb widoku dla przekroju pionowego. * ***selekcja linia*** – wybór linii cięcia * ***punkt-punkt*** – wybór dwóch punktów określających linię cięcia płaszczyzna przekrój pionowy * ***przekrój poziomy*** – płaszczyzna przekroju poziomego. Program przechodzi automatycznie w tryb widoku dla przekroju poziomego. * ***selekcja linia*** – wybór linii cięcia * ***punkt-punkt*** – wybór dwóch punktów określających linię cięcia \ W drugim kroku określane są parametry cięcia separacyjnego w oknie płaszczyzna cięcia.

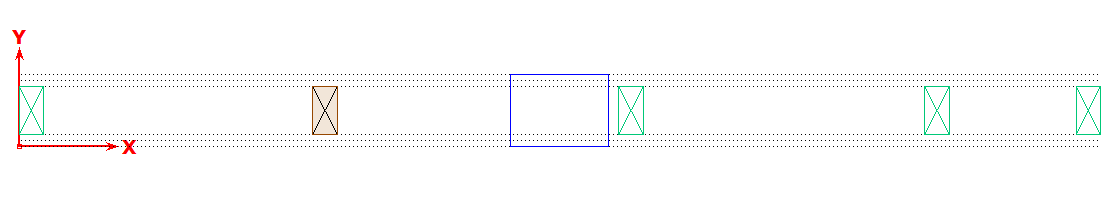

parametry cięcia separacyjnego * ***przesunięcie płaszczyzny cięcia*** – docelowe położenie płaszczyzny cięcia można kontrolować za pomocą przesunięcia. Dozwolone są wartości dodatnie jak i ujemne. definicja linii cięcia * ***szczelina*** – szerokość szczeliny między elementami podziału. Dozwolone są wartości dodatnie jak i ujemne. definicja szczeliny - podział elementów ### **Cięcie – moduł D-CAM** Podział elementów cięciem separacyjnym w D-CAM jest rozbudowany i podzielony na wiele funkcji. Funkcje są dostosowane do płaszczyzny w której ma się dokonać podział elementu. * ***płaszczyzna*** – cięcie separacyjne według dowolnej płaszczyzny zdefiniowanej przez użytkownika. * ***pionowe*** – cięcie separacyjne według płaszczyzny pionowej * ***poziome*** – cięcie separacyjne według płaszczyzny poziomej * ***\_I\_ oś*** – cięcie separacyjne prostopadłe do osi elementu * ***XoY*** – cięcie separacyjne według płaszczyzny równoległej do XoY * ***YoZ*** – cięcie separacyjne według płaszczyzny równoległej do YoZ * ***ZoX*** – cięcie separacyjne według płaszczyzny równoległej do ZoX * ***\_I\_ widok*** – cięcie separacyjne według płaszczyzny prostopadłej do aktualnego widoku modelu **Cięcie – moduł konstrukcja dachu** Funkcje cięcia separacyjnego dla modułu konstrukcja dachu są dostosowane do specyfiki dachu i nachylenia połaci dachowych. Dostępny zestaw narzędzi jest powiązany z nachyleniem połaci dachowych. Wybór metody i płaszczyzny roboczej dla cięcia separacyjnego ***płaszczyzna widoku*** – płaszczyzna aktualnego widoku ekranu. Wybór płaszczyzny cięcia zostanie dokonany w aktualnym widoku ekranu. płaszczyzna widoku ekranu * ***pionowe cięcie*** – cięcie separacyjne według płaszczyzny pionowej * ***selekcja linia*** – wybór linii cięcia * ***punkt-punkt*** – wybór dwóch punktów określających linię cięcia * ***prostopadle do połaci*** – cięcie separacyjne według płaszczyzny prostopadłej do wskazanej połaci dachu * ***selekcja linia*** – wybór linii cięcia * ***poziome cięcie*** – cięcie separacyjne według płaszczyzny poziomej * ***selekcja linia*** – pozioma linia okapu lub kalenicy * ***równoległe do połaci dachu*** - cięcie separacyjne według płaszczyzny równoległej do wskazanej połaci dachu * ***połać dachu*** - wybór połaci dachu ***płaszczyzna ZoX elementu*** – płaszczyzna ZoX według lokalnego układu współrzędnych elementu. Program przechodzi automatycznie w tryb widoku z boku elementu, czyli płaszczyzny ZoX. Funkcja umożliwia wybór dodatkowych elementów w widoku, które są pomocne przy wyznaczaniu płaszczyzny cięcia lecz nie podlegają operacji podziału płaszczyzna ZoX elementu - widok z boku * ***selekcja linia*** – wybór linii cięcia * ***punkt-punkt*** – wybór dwóch punktów określających linię cięcia * ***poziome cięcie*** – wybór punktu przez których przechodzi pozioma płaszczyzna cięcia --- # Agent Instructions This documentation is published with GitBook. GitBook is the documentation platform designed so that both humans and AI agents can read, navigate, and reason over technical content effectively. Learn more at gitbook.com. ## Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter: ``` GET https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/podzial-plyt-i-belek-na-dlugosci.md?ask= ``` The question should be specific, self-contained, and written in natural language. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
