Podparcie krokwi narożnej słupem - blokowanie elementów

Automatyczne systemy rozwiązywania konstrukcji dachu to ogromna siła programu Dietrich’s. Każdy, kto spróbował pracy w programie wie jak proporcjonalnie niewielką ilość danych należy wprowadzić aby dostać szczegółowe rozwiązanie dowolnej więźby dachowej.

https://www.youtube.com/playlist?list=PLxZ0viRTqpiDgHRaRE64GINAbL09ilVVN

Systemy wbudowane w program czuwają nad zgodnością danych i zależnościami między poszczególnymi parametrami dachu. Jednak cały czas należy pamiętać że jest to automat, “robot” działający według ustalonego algorytmu. Jego zachowanie może nie zawsze być w 100% zgodne z naszymi oczekiwaniami. Jeżeli zachodzi taka konieczność możemy w każdej chwili wyłączyć poszczególne elementy więźby dachowej z automatycznej kontroli.

Blokowanie elementów

Przykład - Podparcie krokwi narożnej słupem

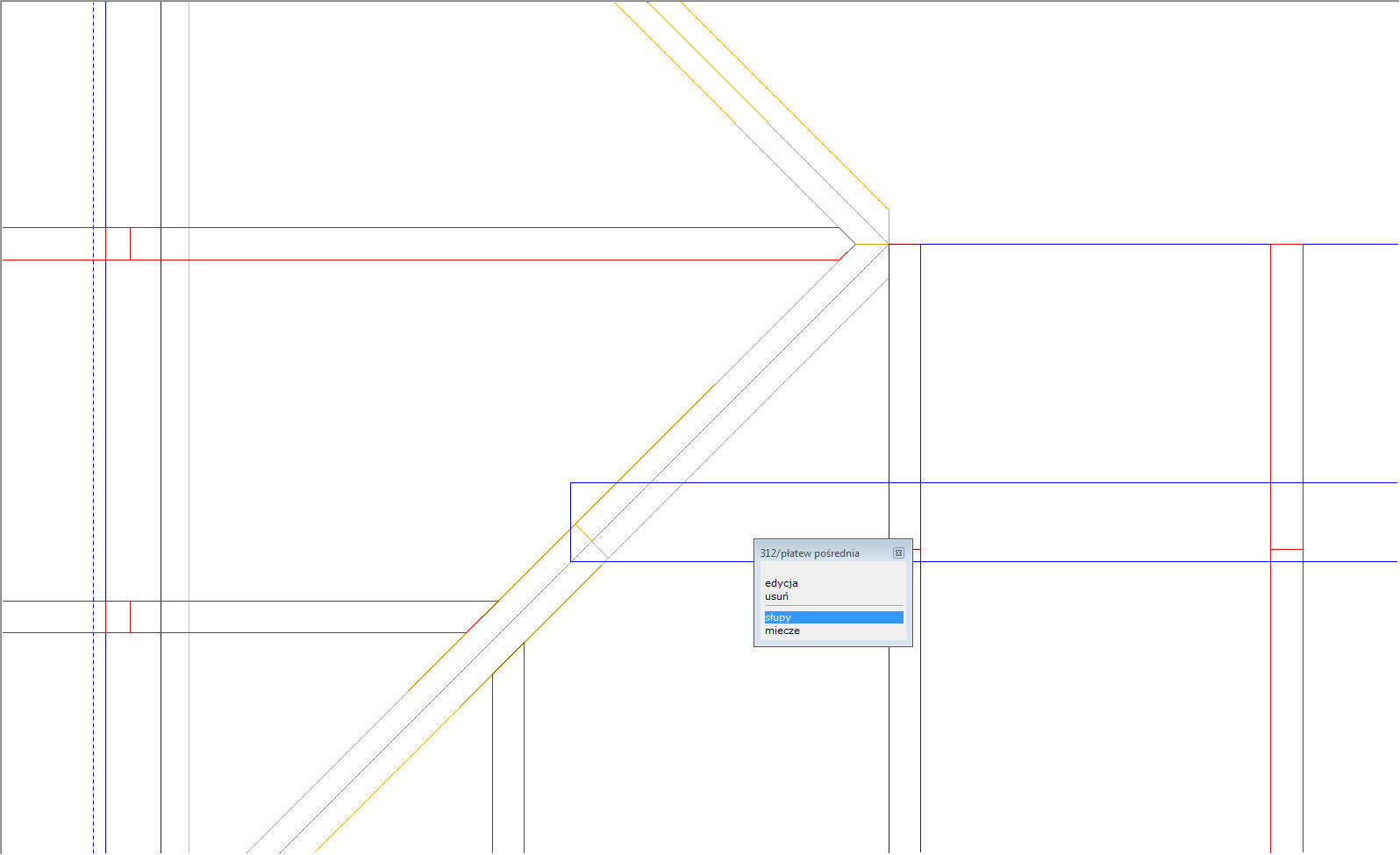

Element typu słup jest ściśle powiązany z płatwią, którą podpiera. W miejscu, w którym chcemy wprowadzić słup należy wstawić najpierw tymczasową płatew a następnie klikając na niej prawym przyciskiem myszy podeprzeć ją słupem.

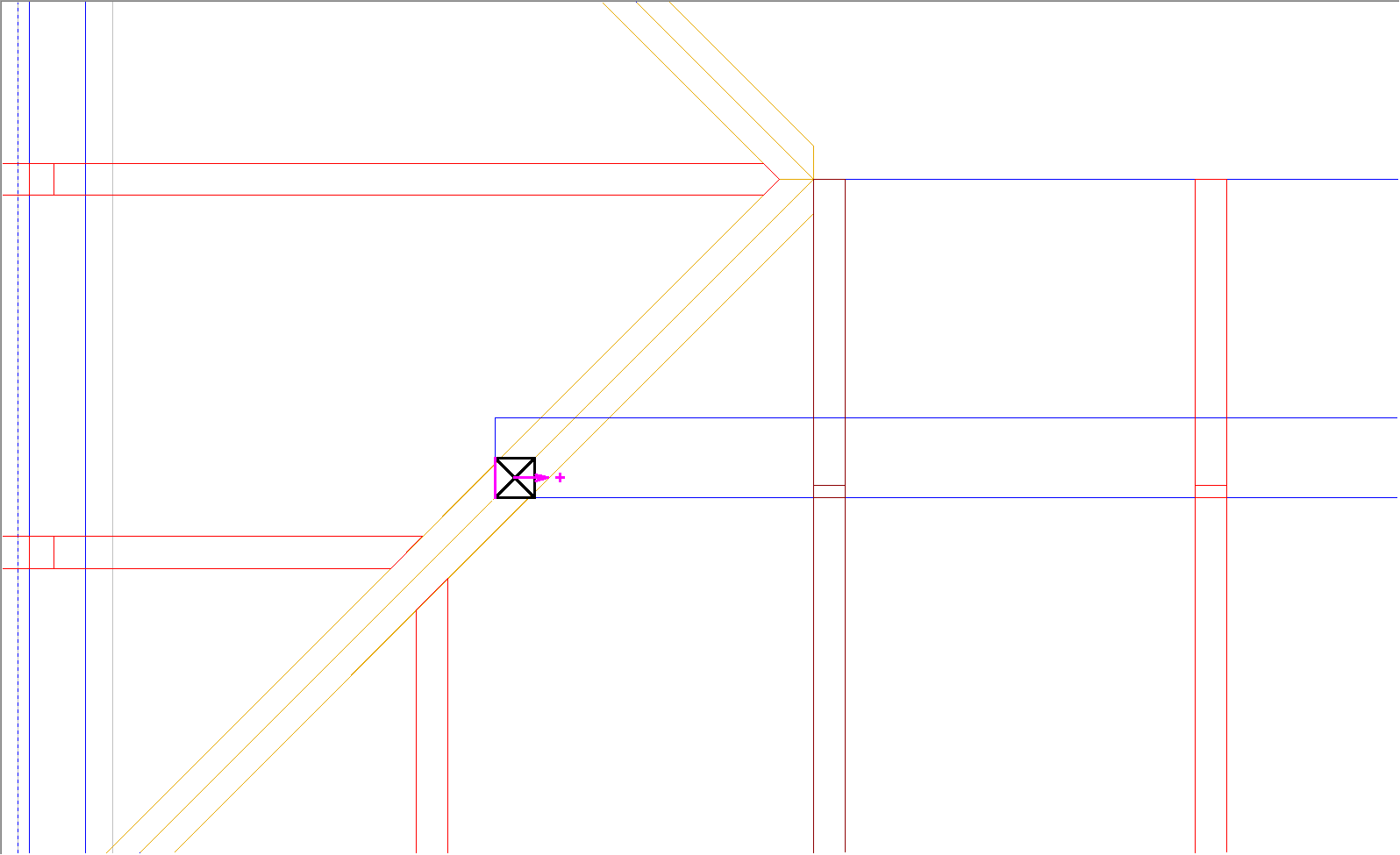

Zablokowanie słupa funkcją 5 konstrukcja - 03 blokuj elementy pozwala bez konsekwencji usunąć zbędną płatew. Zablokowany słup można połączyć z krokwią narożną wybraną funkcja z grupy 6 obróbki.

Odblokowanie elementów

Możliwe jest również przywrócenie pierwotnej funkcjonalności blokowanych elementów funkcją 5 konstrukcja - 04 odblokuj elementy. W momencie odblokowywania element jest natychmiast przeliczany i dostosowywany do bieżących parametrów dachu. Warunkiem jest aby blokowane elementy nie uległy znaczącym modyfikacjom w innych modułach. Np. zmiana przynależności MOS może bezpowrotnie zablokować taki element.

Zależności systemowe

Funkcje, dla których blokowanie elementów jest obojętne i nie wywołuje żadnych dodatkowych skutków to:

• dystrybucja kontrłat - elementy blokowane są uwzględniane przy dystrybucji kontrakt

• znakowanie elementów - elementy blokowane otrzymują znaczniki zgodnie z ustawieniami asystenta znakowania

• sortowanie elementów - elementy blokowane otrzymują numery zgodnie z ustawieniami sortowania

• struganie elementów - elementy blokowane podlegają wyznaczaniu stref strugania

• zestawienia materiałowe - elementy blokowane są uwzględniane na listach materiałowych

Funkcje uwzględniające blokowane elementy to:

• edycja elementów konstrukcji więźby dachowej - elementy blokowane przestają być edytowalne w module konstrukcja dachu (5 konstrukcja - 02 edycja). Zachowują swój kształt i położenie w momencie ich blokowania bez możliwości uwzględniania późniejszych zmian w geometrii dachu. Możliwe jest natomiast wykonywanie na nich operacji obróbczych

• przeliczania elementów konstrukcji więźby dachowej - elementy blokowane są pomijane w procesie analizy więźby (5 konstrukcja - 9 przelicz). Ich położenie nie jest uzależnione od późniejszych zmian w geometrii dachu

• usuwanie elementów - elementy blokowane nie mogą zostać usunięte w module konstrukcja dachu poleceniem 5 konstrukcja - 05 usuń. Pamiętać należy, że w sytuacji w której usunięta zostaje cała grupa w systemie MOS usunięty zostaje również przynależy do niej, zablokowany element. Usunięcie np. lukarny lub okna połaciowego spowoduje usunięcie wszystkich elementów przynależnych, również tych zablokowanych.
