Podcięcia techniczne drzwi i okien balkonowych

W przypadku montażu wysokich okien lub drzwi oraz przy małej grubości warstw zabudowy podłogi zachodzi konieczność wycinania podwalin. Ze względów transportowych oraz stabilności konstrukcji, ten proces można wykonać dopiero po montażu ścian w budynku. Pomocnicze podcięcia podwalin ułatwiają to zadanie oraz eliminują ryzyko uszkodzeń konstrukcji lub sprzętu.

Kombi-blok - podcięcia podwalin

Proces wykonywania podcięć technicznych w podwalinach realizowany jest za pomocą specjalnego kombi-bloku podcięcia podwalin. Jest on zlokalizowany w katalogu %DHPKOL%\drzwi-okna\podcięcia okna\drzwi\podcięcie podwalin. Jest to kombi-blok typu okna-drzwi.

Podcięcia techniczne drzwi i okien balkonowych

Parametry obróbek - ogólne

Użytkownik może określić ogólne parametry obróbek podwalin w sekcji „podcięcia”. Będą to parametry domyślne dla wszystkich podcięć. Jeżeli w sekcji podwalina zwykła, podwalina montażowa użytkownik wprowadzi inne parametry to one będą miały nadrzędny charakter. Bez względu na wymiary obróbek zostaną one zdefiniowane jako wycięcie. Ten typ obróbki zapewnia wizualną prezentację wycięcia.

Okna, drzwi podcięcie podwalin - parametry domyślne podcięć

• głębokość – głębokość wycięcia

• szerokość – szerokość wycięcia

• obróbki orientacja – orientacja i ilość obróbek w stosunku do otworu okiennego, drzwiowego

  • lewa/prawa – wycięcie z lewej i prawej strony otworu (od zamka i zawiasu)

  • prawa – wycięcie tylko prawej strony otworu (od zamka lub zawiasu)

  • lewa – wycięcie tylko lewej strony otworu (od zamka lub zawiasu)

Okna, drzwi podcięcie podwalin - orientacja podcięć

• obróbki – lewa strona – odsunięcie – odsunięcie wycięcia od lewego narożnika otworu, dozwolona jest wartość dodatnia i ujemna

• obróbki – prawa strona – odsunięcie – odsunięcie wycięcia od lewego narożnika otworu, dozwolona jest wartość dodatnia i ujemna

Okna, drzwi podcięcie podwalin - odsunięcie podcięć

Użytkownik może określić dodatkowe kryteria dla nietypowych konfiguracji podwalin:

• podwalina - max odległość pkt referencyjny-obróbka – strefa poszukiwań podwaliny mierzona od dolnego narożnika otworu, położenie podwaliny w wyznaczonej strefie skutkuje realizacją wycięcia

• podwalina mont - max odległość pkt referencyjny-obróbka – strefa poszukiwań podwaliny montażowej mierzona od dolnego narożnika otworu, położenie podwaliny montażowej w wyznaczonej strefie skutkuje realizacją wycięcia

Okna, drzwi podcięcie podwalin - strefa poszukiwań podwaliny

Podwalina zwykła i montażowa

Niezależnie od wcześniej określonych parametrów obróbek użytkownik musi zdecydować który rodzaj podwaliny zostanie poddany obróbce. Za pomocą typu elementu: (621) podwalina, (623) podwalina montażowa następuje wyróżnienie. Do tego celu służą dwie dodatkowe sekcje: podwalina zwykła i podwalina montażowa. Każda sekcja zawiera 4 opcje, za pomocą których kontrolowana strona wykonania wycięcia:

• obróbka – tył – obróbka jest realizowana tylko w przypadku wyboru opcji „tak”

• obróbka – góra – obróbka jest realizowana tylko w przypadku wyboru opcji „tak”

• obróbka – dół – obróbka jest realizowana tylko w przypadku wyboru opcji „tak”

• obróbka – front – obróbka jest realizowana tylko w przypadku wyboru opcji „tak”

Jeżeli użytkownik podejmie decyzję o wykonaniu obróbki z określonej strony, czyli wybierze opcję tak. Pojawi się dodatkowa opcja „parametry obróbki - ….” Domyślna wartość „tak” oznacza zastosowanie ogólnych parametrów obróbek z pierwszej sekcji „podcięcie”.

Wartość „nie” jest równoznaczna z indywidualnych określeniem parametrów obróbki dla wybranej strony.

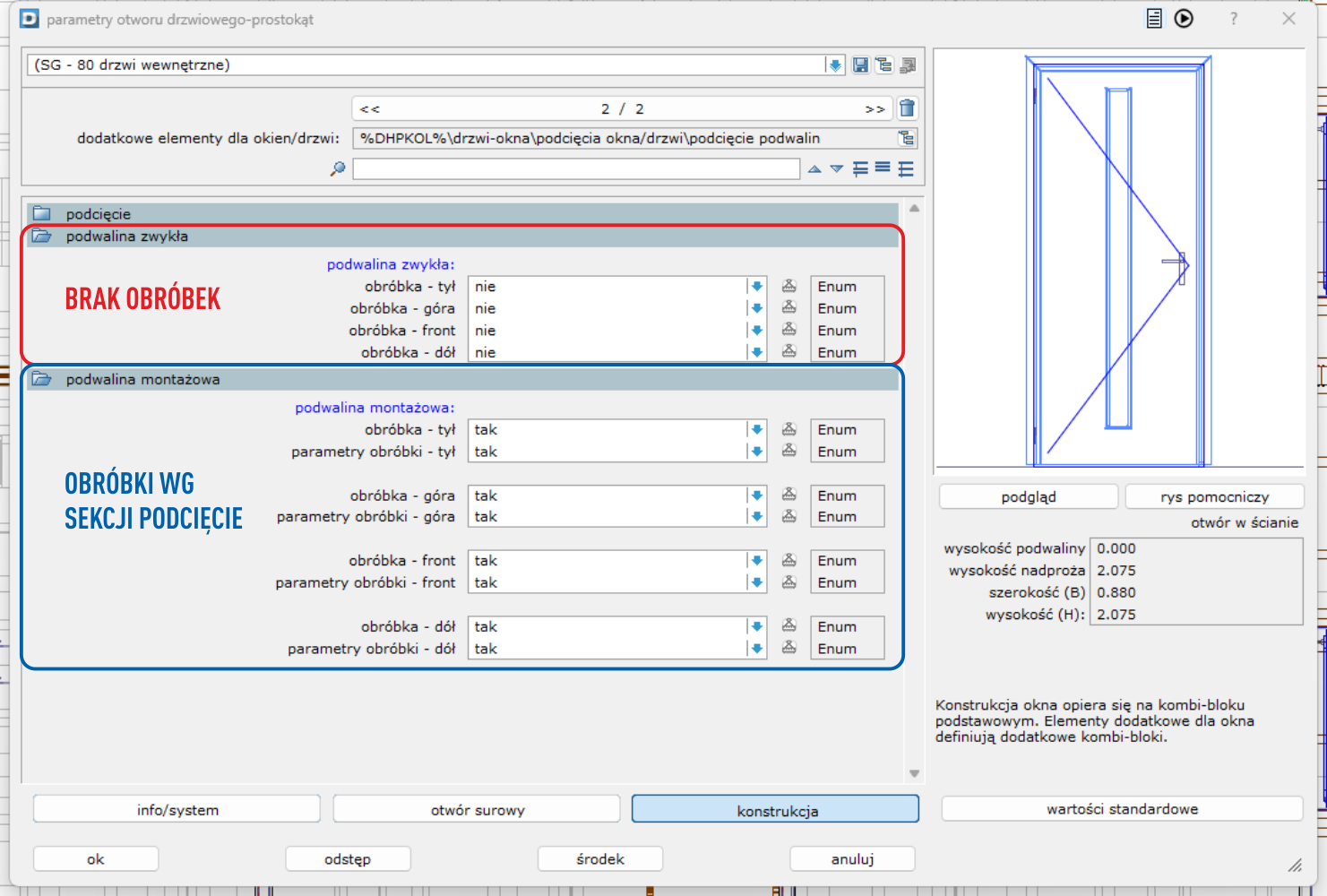

Podcięcie podwaliny montażowej - parametry ogólne i indywidualne
