Okno obróbki – element

Okno obróbki – element to kluczowe narzędzie do weryfikacji obróbek w modelu. Jest bardzo przydatne w procesie organizacji produkcji zwłaszcza jeśli ta oparta jest o maszyny sterowane numerycznie.

Lokalizacja okna

Okno z listą obróbek dostępne jest w każdym module konstrukcyjnym oraz w D-CAM

środkowy przycisk myszy na pustym obszarze roboczym

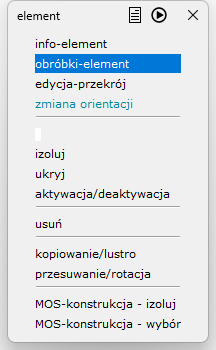

prawy przycisk myszy na podświetlonym elemencie (D-CAM)

Wskazany element wygeneruje okno z listą obróbek.

Lista obróbek

Okno podzielone jest na kilka kolumn opisujących każdą obróbkę stanowiącą jeden wiersz. Kolumny separowane są przecinkami:

Pierwsza kolumna zawierająca symbole:

$ – symbol relacji między obróbkami różnych elementów

$ – początek obróbek zgrupowanych > – kolejna pozycja w grupie obróbek

Kolejne kolumny zawierają: kod obróbki, nazwę obróbki, numeryczne identyfikatory obróbki, wartości charakterystyczne obróbki, stronę przypisania obróbki, pozostałe wartości opisujące kształt obróbki (x,y,z,…)

Zaznaczanie obróbek

lewy przycisk myszy -> zaznaczenie jednego wiersza (obróbki) lewy przycisk myszy + Ctrl -> zaznaczenie kilku obróbek w różnych miejscach lewy przycisk myszy + Shift -> zaznaczenie wielu obróbek między pierwszym, a drugim kliknięciem lewy przycisk myszy przytrzymaj i przeciągnij góra/dół -> zaznaczenie wielu obróbek między pierwszym kliknięciem, a zatrzymaniem kursora.

Funkcje okna

Pierwszy rząd przycisków pod listą:

• nowa – pozwala dodać nową, dowolną obróbkę do elementu, z listy dostępnych makr obróbczych

• kopia – pozwala powielić wybraną (podświetlaną) obróbkę z listy. Utworzoną kopię można poddać modyfikacjom

• edycja – pozwala edytować wartości wybranej (podświetlanej) obróbki z listy

• usuń – usuwa z listy (z elementu) podświetlaną obróbkę/wiele obróbek lub całą grupę obróbek

• ⏶⏷– strzałki pozwalające organizować (przesuwać) obróbki na liście

Drugi rząd przycisków pod listą:

• nowa – pozwala na zgrupowanie kilku zaznaczonych wierszy obróbek rozbij – pozwala rozbić/usunąć relacje obróbcze oraz zgrupowania obróbek zaznaczone na liście (&; &>>>…). transfer – pozwala w niektórych przypadkach na zmianę kodu obróbki kopiuj – pozwala przenosić obróbki z listy na inne elementy w celu utworzenia tzw. nosiciela
