# Obróbka odcięcie - parametry

Funkcja cięcie jest podstawową obróbką edytująca długość elementu. Może zarówno skracać jak i wydłużać elementy, a nawet fazować ich boki. Jej użycie w dowolnym module programu wymaga przejścia dwóch etapów:

1. wyboru płaszczyzny cięcia - zależnie od modułu:
   * [*konstrukcja ściany/stropu/wiązara*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/wandkonstruktion_sciany/obrobka-ciecie-sciana-strop-wiazar/)
   * [*konstrukcja dachu*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/obrobka-ciecie-dach/)
   * [*D-CAM*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dicam_d-cam/obrobka-ciecie-d-cam/)
2. edycji płaszczyzny cięcia - niezależnie od modułu

### 2. Edycja płaszczyzny cięcia

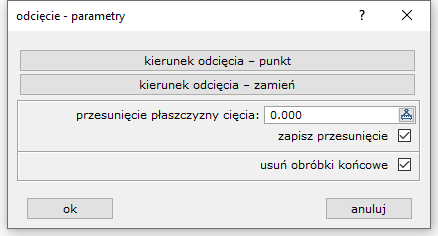

Okno edycji płaszczyzny cięcia daje kilka opcji modyfikujących cięcie.

<figure><img src="/files/Bd3b1Y5PWBzKUid0SZPX" alt="" width="329"><figcaption></figcaption></figure>

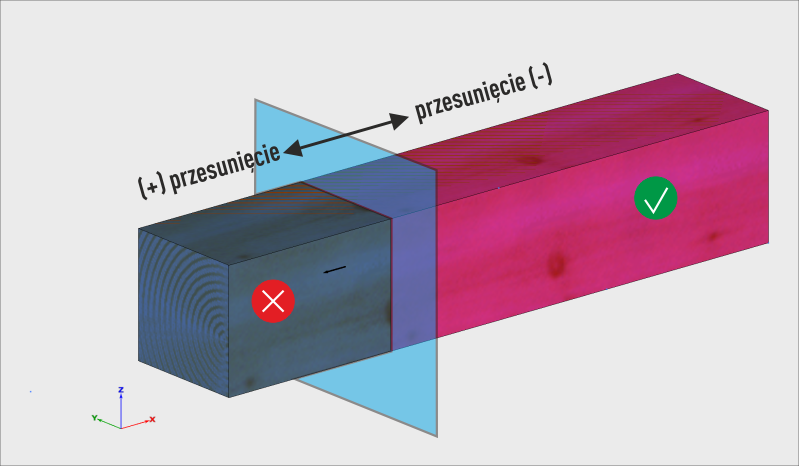

Najważniejszą z nich jest możliwość przesunięcia wyznaczonej płaszczyzny. Przesunięcie odbywa się równolegle do niej, o wartość podaną w polu “***przesunięcie płaszczyzny cięcia:***”

<figure><img src="/files/ANYWgqidLgFj3oi6bVtK" alt="" width="375"><figcaption></figcaption></figure>

Zaznaczenie pola wyboru “***zapisz przesunięcie***” pozwala zapamiętać wpisaną wartość przesunięcia. Wartość będzie automatycznie wprowadzona przy kolejnej operacji cięcia, nawet po zamknięciu modelu. Zapamiętana wartość jest unikalna dla każdego z modułów. Brak zaznaczenia tego pola będzie skutkował wprowadzeniem, za każdym razem wartości 0.0 dla przesunięcia

Zaznaczenie pola wyboru “***usuń obróbkę końcową***” usuwa wszystkie obróbki typu cięcie limitujące długość przycinanego obiektu. Obróbki są usuwane tylko z tego końca, który podlegać będzie wydłużeniu lub skróceniu.

W przypadku skracania belki istotne jest, która część belki ma ulec skróceniu, a która ma pozostać na swoim miejscu. Po wyznaczeniu płaszczyzny program domyślnie wybiera dłuższą część belki jako stałą, a krótszą odcina. Prezentowane jest to graficznie poprzez cieniowanie stałej części belki i brak cieniowania na części odcinanej. W przypadku konieczności zmiany tej decyzji użytkownik może posłużyć się dwoma przyciskami w górnej części okna:

* ***kierunek odcięcia - punkt*** - pozwala na graficzne wskazanie jednej lub drugiej strony płaszczyzny (dowolny punkt). Wybrana strona będzie kierunkiem wydłużania belki lub w przypadku skracania wskaże tą część belki, która ulegnie skróceniu/odcięciu. W przypadku dowolnego cięcia D-CAM (3-4-1) opcja ta pozwala dodatkowo na wskazanie punktu, przez który przebiegać będzie zdefiniowana wcześniej płaszczyzna.
* ***kierunek odcięcia - zamień*** - pozwala odwrócić bieżący kierunek cięcia

![](/files/tedTNVlCNlYzd4XD1myz) ![](/files/f44nXHgg2ptB3NweBP9E)
