# MOS = Model - Organizacja - Struktura

MOS to skrót od **M**odel, **O**rganizacja, **S**truktura – to podstawowy system organizacyjny w oprogramowaniu Dietrich’s, służący do zarządzania zarówno prostymi jak i skomplikowanymi modelami 3D.

MOS zapewnia hierarchiczną strukturę, która pozwala kontrolować i porządkować wszystkie elementy projektu: od ścian, stropów i dachów, przez pojedyncze komponenty, aż po okucia i łączniki.

System dzieli projekt na główne moduły (kondygnacje, ściany, stropy, dachy, wiązary, elementy D-CAM) i kategorie (warstwy, panele, pakiety, pomieszczenia).

MOS umożliwia jednoczesne przypisanie obiektów do paneli (organizacja pod kątem montażu) i pakietów (organizacja pod kątem produkcji/logistyki), co pozwala na efektywne zarządzanie produkcją i montażem.

System MOS jest zintegrowany z generowaniem plików maszynowych, list materiałowych, filtrowaniem widoków oraz z systemami kontrolnymi i raportowaniem.

### Organizacja

Budując model przy użyciu modułów dedykowanych (ściany, stropy dach,...), system sam dba o porządek i strukturę wstawianych obiektów. Budując model przy użyciu modułu dowolnej konstrukcji użytkownik kontroluje MOS tak jak opisano to w artykule [D-CAM dowolny element - wstawianie](/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dicam_d-cam/d-cam-dowolny-element-wstawianie.md)

Do dyspozycji użytkownika oddano kilka istotnych narzędzi, które dają możliwości filtrowania, wyświetlania i reorganizacji struktury modelu:

### Drzewko struktury modelu

To pierwsze miejsce gdzie gołym okiem widać działanie systemu MOS. To narzędzie do prezentacji i selekcji. Jego dokładny opis znajduje się w artykule: [Struktura modelu - okno dokowane](/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/struktura-modelu-okno-dokowane.md)

### Narzędzia MOS

W module D-CAM możemy wywołać polecenie 6 <kbd>**MOS**</kbd> i odnaleźć tam kilka istotnych narzędzi w dwóch grupach

{% embed url="<https://youtu.be/yGt2p0yjn-4>" %}

<br>

<figure><img src="/files/UGXrmLlGDCJZ0mratGm6" alt=""><figcaption></figcaption></figure>

<p align="center">Narzędzia informacyjne:</p>

{% tabs %}
{% tab title="MOS-info" %}

<figure><img src="/files/Nvdla91rl5VwwCk3UKcL" alt=""><figcaption></figcaption></figure>

to podstawowe narzędzie do wyświetlania wszystkich informacji o strukturze i organizacji wybranego obiektu 3D. Dostępne również w menu, pod środkowym przyciskiem myszy dla wskazanych obiektów
{% endtab %}

{% tab title="MOS-element" %}

<figure><img src="/files/IXGkxDNZ1Ne3YNUeizYl" alt=""><figcaption></figcaption></figure>

narzędzie służące do filtrowania widoku roboczego na podstawie przynależności obiektów -> [Zarządzanie z wykorzystaniem MOS](/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/schnelles-navigieren-im-dicam-mit-mos-setzen.md)
{% endtab %}
{% endtabs %}

<p align="center">Narzędzia edycyjne:</p>

{% tabs %}
{% tab title="MOS-wyniki" %}

<figure><img src="/files/A3g4ND6C3q4iVobcwnUM" alt=""><figcaption></figcaption></figure>

narzędzie zarządzające obiektami w obszarze plików produkcyjnych takich jak:

brak pliku - maszyna / wykonany plik - maszyna

brak pliku - zestawienie materiałowe / wykonany plik - zestawienie materiałowe

brak pliku - rysunek element / wykonany plik - rysunek element
{% endtab %}

{% tab title="MOS-konstrukcja" %}

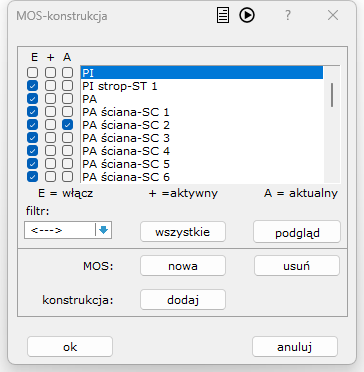

<figure><img src="/files/h2BeDQ9oBjqwI6IpZehb" alt=""><figcaption></figcaption></figure>

narzędzie zarządzające obiektami w zakresie głównej struktury budynku czyli modułów i przegród budowlanych

kondygnacje (w tym poszczególne ściany, stropy, wiązary)

dachy (w tym połacie dachowe, lukarny, wiązary)

obiekty z D-CAM (KO)
{% endtab %}

{% tab title="MOS-panele" %}

<figure><img src="/files/OGsOb3rKuas7jwkQuzFW" alt=""><figcaption></figcaption></figure>

narzędzie zarządzające obiektami w zakresie ich przynależności do paneli czyli struktur dzielących przegrody budowlane na mniejsze jednostki produkcyjne. Struktury te są tworzone przez program w momencie podziału przegród na mniejsze jednostki (koniecznie z utyciem właściwych narzędzi)
{% endtab %}

{% tab title="MOS-warstwy" %}

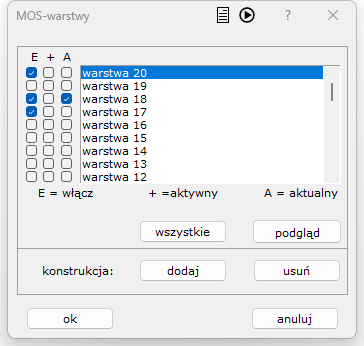

<figure><img src="/files/xqTyXYRr1hLUYkcjRlTJ" alt=""><figcaption></figcaption></figure>

narzędzie zarządzające obiektami w zakresie ich przynależności do warstw przegrody budowlanej lub warstw jako takich w dowolnej konstrukcji. Każda przegroda budowlana lub moduł programu posiada do dyspozycji 20 warstw dodatnich (+), 20 warstw ujemnych (-) oraz warstwę 0. Każda przegroda budowlana ma możliwość definicji grubości 15 swoich warstw: od -7 do +7. Pozostałe warstwy służą celom organizacyjnym
{% endtab %}

{% tab title="MOS-pakiet" %}

<figure><img src="/files/NsE2AzKYOwa1dU2LpwJP" alt=""><figcaption></figcaption></figure>

narzędzie pozwalające zarządzać obiektami połączonymi w dowolne struktury zwane pakietami organizowanymi według etapu dowolnego procesu realizacji (np.: maszyna CNC, transport). Poszczególne wiersze MOS są tu tworzone przez różne narzędzia w programie jak i samych użytkowników. W każdym wierszu MOS wyświetlana jest łączna waga wszystkich obiektów należących do danego wiersza
{% endtab %}

{% tab title="MOS-użytkownika" %}

<figure><img src="/files/gkPRLZwj2ZAd8EXeMQbO" alt=""><figcaption></figcaption></figure>

narzędzie pozwalające zarządzać i tworzyć dowolne kategorie MOS które nie wpisują się w standardowe narzędzia MOS. Pozwala ponadto wyświetlać i zarządzać grupami MOS tworzonymi automatycznie przez różne narzędzia Dietrich’s ($...)
{% endtab %}

{% tab title="MOS-pomieszczenia" %}

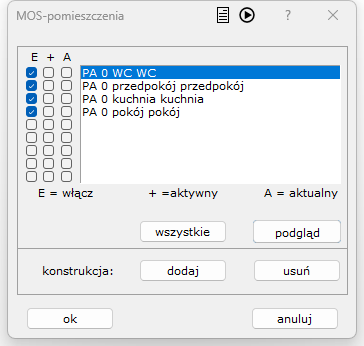

<figure><img src="/files/C6rHNCp3P4bi7CRrsYLG" alt=""><figcaption></figcaption></figure>

narzędzie zarządzające obiektami przypisanymi do pomieszczeń. Wymaga tworzenia pomieszczeń odpowiednimi narzędziami w module ŚCIANA
{% endtab %}
{% endtabs %}

#### Prezentacja/ukrywanie i aktywacja elementów wg MOS

Wszystkie okna wymienionych narzędzi edycyjnych MOS mają podobną budowę. Górna część okna to lista nazw struktur MOS wraz z trzema kolumnami pozwalającymi zarządzać widocznością i aktywacją danej grupy MOS&#x20;

Poszczególne wiersze można zaznaczać pojedynczo lub grupowo, tak aby wykonać na nich poniższe akcje:

**E** - włącza i wyłącza wyświetlanie elementów danej grupy (jeśli tryb prezentacji na to pozwala)

**+** - aktywuje i dezaktywuje elementy z danego wiersza MOS

**A** - zmienia wybrany wiersz w aktualny MOS do którego nowo wstawiane obiekty mogą zostać automatycznie dopisane

{% embed url="<https://youtu.be/FHGp_8t98q8>" %}

{% hint style="success" %}
**WSKAZÓWKA**

Zaznaczenie jednego wiersza -  lewy przycisk myszy (LPM)&#x20;

Zaznaczenie wielu wierszy ciągle - przeciągnięcie kursorem + LPM; <kbd>Shift</kbd> + LPM

Zaznaczenie wielu wierszy w różnej kolejności - <kbd>Ctrl</kbd> + LPM
{% endhint %}

Przyciski pod listą:

<kbd>wszystkie</kbd> - pozwala na aktywacje wszystkich widocznych wierszy

<kbd>podgląd</kbd> - podświetla w modelu (na zielono) wszystkie obiekty należące do zaznaczonych wierszy

<kbd>filtr</kbd> - pozwala na filtrowanie wyświetlanych wierszy w niektórych narzędziach (np.: MOS-konstrukcja)

{% embed url="<https://youtu.be/0-JWHHXPFgY>" %}

#### Dodawanie i usuwanie pozycji MOS

Niektóre wymienione narzędzia MOS posiadają wiersz zatytułowany "MOS:". Zawiera on dwa przyciski:

<kbd>nowa</kbd> - pozwala użytkownikowi utworzyć nowy wiersz MOS w danym narzędziu. Należy nadać nazwę nowotworzonej grupy MOS

<kbd>usuń</kbd> - pozwala użytkownikowi usunąć wskazany (podświetlony) wiersz MOS w danym narzędziu. Usunięcie MOS nie oznacza usunięcia obiektów z modelu. Nie wszystkie pozycje MOS da się usunąć tym narzędziem - np.: usunięcie wiersza MOS konkretnej ściany wymaga użycia dedykowanych narzędzi z modułu ŚCIANA.

{% embed url="<https://youtu.be/HDVZil_mktc>" %}

#### Dodawanie i usuwanie elementów ze zbiorów MOS

Wszystkie wymienione narzędzia MOS posiadają wiersz zatytułowany "konstrukcja". Zawiera on dwa przyciski:

<kbd>dodaj</kbd> - pozwala na dodanie nowych obiektów do wskazanej pozycji (zaznaczonego wiersza) MOS. Jeśli obiekty takie były uprzednio aktywowane system poprosi o potwierdzenie decyzji ich dodania. Jeśli nie ma aktywnych elementów system poprosi o ich wskazanie (zaznaczenie).

<kbd>usuń</kbd> - pozwala na usunięcie wybranych obiektów z wskazanej pozycji (zaznaczonego wiersza) MOS. Jeśli obiekty takie były uprzednio aktywowane system poprosi o potwierdzenie decyzji ich usunięcia. Jeśli nie ma aktywnych elementów system poprosi o ich wskazanie (zaznaczenie). Obiekty nie podlegają całkowitemu usunięciu z modelu w tej procedurze.&#x20;

{% embed url="<https://youtu.be/zapkP0eEr-s>" %}

{% hint style="warning" %}
**OSTRZEŻENIE**

Zamknięcie okna przyciskiem "<kbd>ok</kbd>" potwierdza wszystkie wykonane operacje od momentu otwarcia okna. Przycisk "<kbd>anuluj</kbd>" zamyka okno narzędzia bez zapisywania zmian. Wszystkie decyzje o usuwaniu i dodawaniu obiektów do grup, tworzeniu nowych i usuwaniu istniejących wierszy zostaną anulowane!
{% endhint %}


---
