# Kursor 3D

W modułach projektowych 3D jest możliwość ustawienia specjalnego trybu kursora - kursor 3D. Składa się on z przecięcia 3 linii, odwzorowujących główne osie układu współrzędnych aktualnej przestrzeni roboczej (X, Y, Z). Ich orientacja zależna jest od kąta obrotu modelu na ekranie.

### Ustawienia kursora 3D

Aby włączyć/wyłączyć kursor 3D należy przejść do modułu D-CAM. Polecenie plik - ustawienia - parametry globalnie (1-7-2) otwiera okno “parametry globalnie”. Należy w nim odszukać wiersz “kursor 3D”

<figure><img src="/files/B4pqSD7LFoWBWGVaOVyv" alt="" width="250"><figcaption></figcaption></figure>

Do wyboru są tryby:

| wielokolorowy + XYZ | ![kursor 3D kolor +](/files/50NbNhfgMXBMYNpnKP5z)      |
| ------------------- | ------------------------------------------------------ |
| wielokolorowy       | ![kursor 3D kolor](/files/5gHrbAksbcICvLoZ3z2z)        |
| jednokolorowy + XYZ | ![kursor 3D czarny + XYZ](/files/DzBRgC7gs72E35D8MO1A) |
| jednokolorowy       | ![kursor 3D czarny](/files/aQN9wTYMgpcf4oBRqMy3)       |
| nie                 | ![kursor 2D](/files/n5l0cxwWsHVXm5R5EHDy)              |

### Modyfikacja długości linii kursora 3D

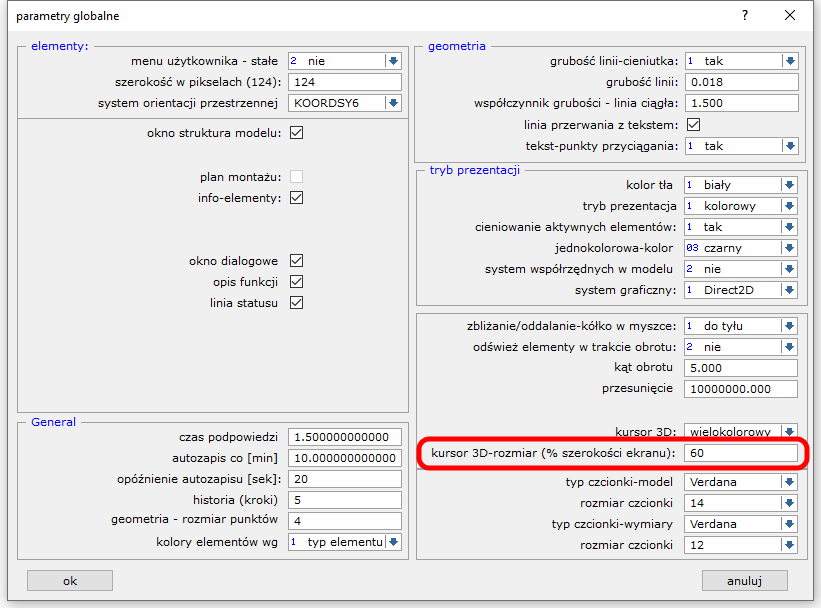

Linie odwzorowujące osie układu współrzędnych mogą mieć dowolną długość. Można to edytować, jednak zmiany obejmą tylko tryb 3D kursora. W module D-CAM należy wybrać polecenie: plik - ustawienia - parametry globalnie (1-7-2). W wierszu “kursor 3D-rozmiar” należy podać procentową wartość długości linii.

<figure><img src="/files/3l8AH17aMHxOof3eMmpq" alt="" width="563"><figcaption></figcaption></figure>

Jest ona ustalana w stosunku do aktualnej szerokości przestrzeni roboczej programu i może wynosić od 5 do 100%

| 20%                                           | 60%                                           | 100%                                           |
| --------------------------------------------- | --------------------------------------------- | ---------------------------------------------- |
| ![kursor 3D 20%](/files/9ug3HqxyQZumU9Bv9j46) | ![kursor 3D 60%](/files/ZWZquuNTjRBibsgXBo9D) | ![kursor 3D 100%](/files/7DD9jVILY3mEIvPjTTlw) |

Punkt przecięcia linii kursora 3D nigdy nie jest w środku ich długości. Na każdej z linii odpowiadającej za osie X, Y, Z występuje celowe przesunięcie punktu środkowego kursora:

> ⅓ wartości ujemne osi / ⅔ wartości dodatnie osi

Ułatwia to orientację w kierunkach osi współrzędnych. Długość 100% nie podlega tej regule

{% hint style="success" %}
**WSKAZÓWKA:**&#x20;

Tak jak w przypadku zwykłego kursora 2D, istnieje możliwość kalibracji wielkości celownika.
{% endhint %}
