# Kody obróbek maszynowych

System obróbek maszynowych posiada specjalny układ oznaczeń. Jest to informacja, zakodowana w formie oznaczeń składających się z cyfr. Kod obróbki zawiera informację o pochodzeniu obróbki oraz genezie jej powstania. Sposób interpretacji obróbki maszynowej przez postprocesor jest również powiązany z kodami obróbek.

### **Sprawdzenie obróbek**

Pierwszym poziomem, z którego możemy kontrolować obróbki przypisane do elementu jest samo środowisko projektowe. W dowolnym module konstrukcyjnym wybieramy polecenie: **(6 obróbki – 1 kontrol – 1 obróbki element)**. Zaznaczamy interesujący nas element. Pojawia się okno z przypisanymi do niego wszystkimi obróbkami. [*Postprocesor – obróbki pod kontrolą*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/maschinenuebergabe_maszyny/maschinenuebergabe-varianten-und-aggregate-einstellen)

### **0 = kod zero – obróbka podstawowa**

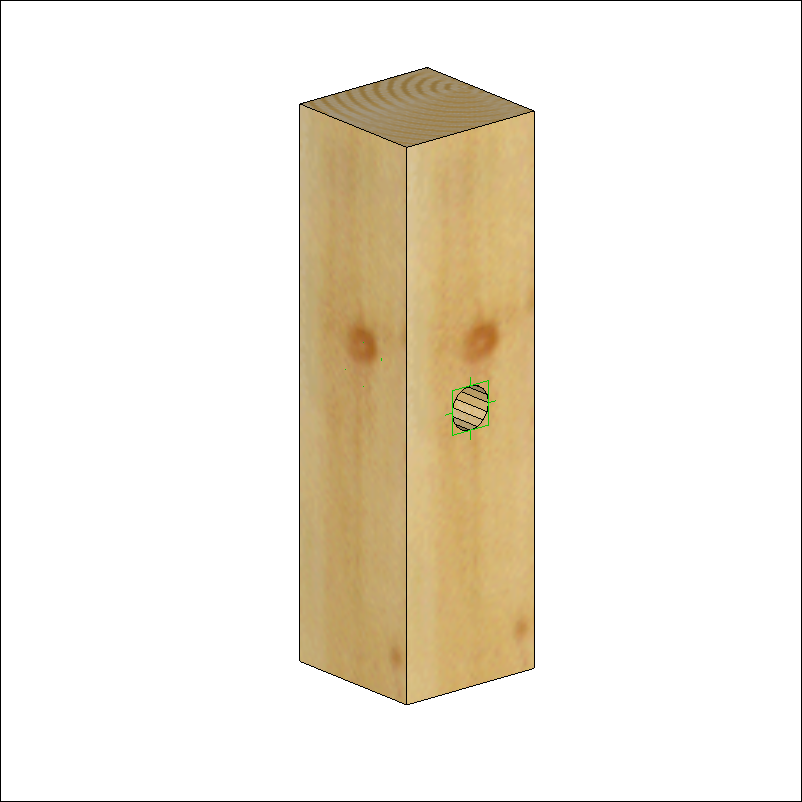

Pochodzenie: Obróbki typu „0” to grupa obróbek podstawowych. Ich obecność, położenie w żaden sposób nie wpływa na elementy sąsiednie i vice versa . Mogą zostać wprowadzone do modelu za pomocą funkcji D-CAM **(3 narzędzia-2 obróbki specjalne – 1 położenie/2 przypisz)** katalog „**obróbki**”. Mogą również powstać w wyniku „rozbicia” połączenia (np. połączenie czopowe) na obróbki podstawowe (czop + gniazdo). Specyfika obróbek takich jak: odcięcie oraz wiercenie wykonywanych bezpośrednio przez użytkownika sprawi, że z natury maja przypisany kod 0.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-51c65047ccbc9c3da6a09cfc94756fb57eff17de%2Fkod-0.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

Opis: Ten typ obróbek ma statyczny charakter. Obróbka zachowuje swoje położenie oraz parametry nawet po zmianie konfiguracji elementów sąsiednich. Z tego powodu należy ten typ obróbek weryfikować po dokonaniu zmian w modelu.

Przykład: Wprowadzenie wiercenia w krokwi przez użytkownika, wymaga weryfikacji jego położenia po operacji przeliczenia konstrukcji dachu.

### **1 = kod jeden, obróbka nadrzędna tworząca połączenie**

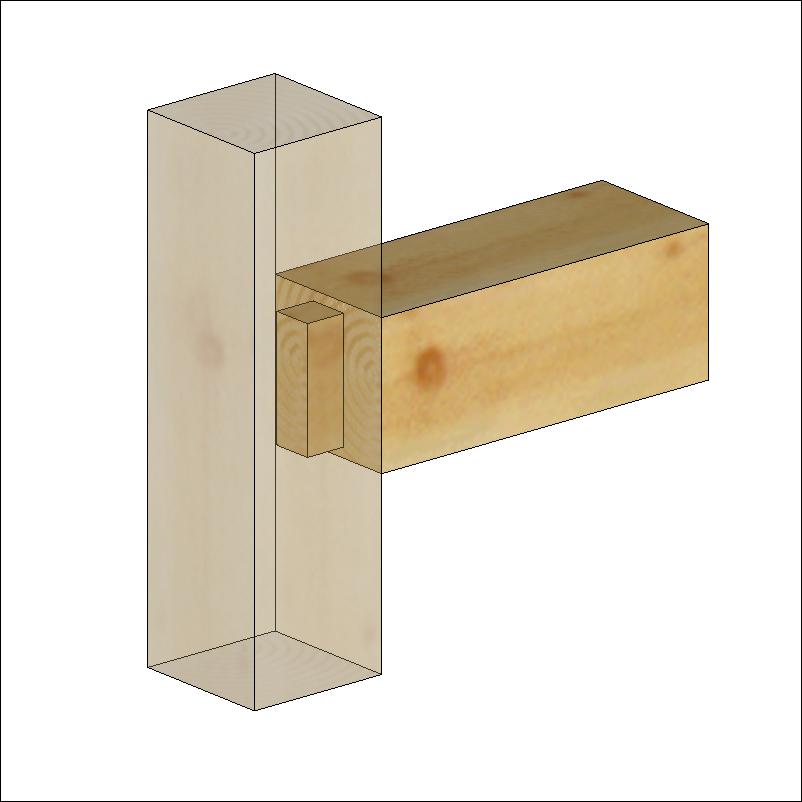

Pochodzenie: Obróbka typu 1 powstaje jako jeden z elementów połączenia np. połączenia czopowego. W takim połączeniu czop jest obróbką nadrzędną (otrzymuje kod 1) w stosunku do gniazda (otrzymuje kod 2). Obróbka może być generowana automatycznie w wyniku przypisanych ustawień połączeń dla wstawianych elementów np. połączenie wymianów kominowych z krokwiami lub połączenia słupa z płatwią, za pomocą połączenia czopowego. Taki sam efekt uzyskamy łącząc dowolne elementy połączeniem czopowym, na wrąb, na nakładkę, itp.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-7ca4b4d22ad9a571ba192f45c9a077d38bb0f953%2Fkod-1.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

Opis: Cechą szczególną obróbek typu 1 oraz 2 jest ich dynamiczny charakter. Zmiana położenia elementów spowoduje automatyczną aktualizację połączania. Usunięcie jednego z połączonych elementów spowoduje usunięcie powiązanej obróbki w pozostałym.

### **2 = kod dwa, obróbka podrzędna tworząca połączenie**

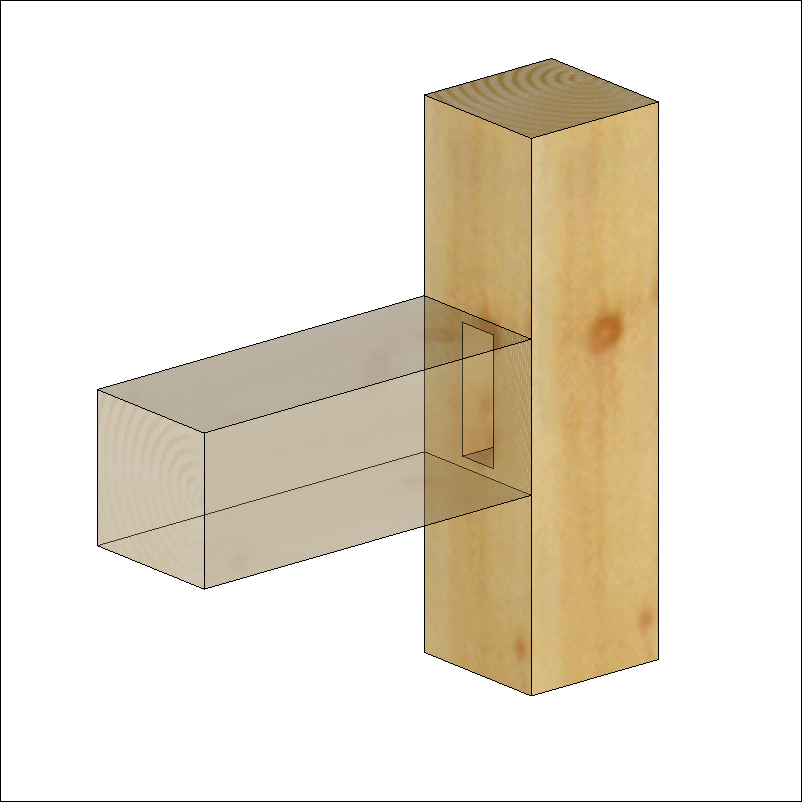

Pochodzenie: Obróbka typu 2 powstaje jako jeden z elementów połączenia np. połączenia czopowego. W takim połączeniu gniazd jest obróbką podrzędną (otrzymuje kod 2) w stosunku do czopa (otrzymuje kod 1). Obróbka może być generowana automatycznie w wyniku przypisanych ustawień połączeń dla wstawianych elementów np. połączenie wymianów kominowych z krokwiami lub połączenia słupa z płatwią, za pomocą połączenia czopowego. Taki sam efekt uzyskamy łącząc dowolne elementy połączeniem czopowym, na wrąb, na nakładkę, itp.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-4e010ab0e640d2ce5b5193aecfd2902d635651db%2Fkod-2.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

Opis: Cechą szczególną obróbek typu 1 oraz 2 jest ich dynamiczny charakter. Zmiana położenia elementów spowoduje automatyczną aktualizację połączenia. Usunięcie jednego z połączonych elementów spowoduje usunięcie powiązanej obróbki w drugim elemencie.

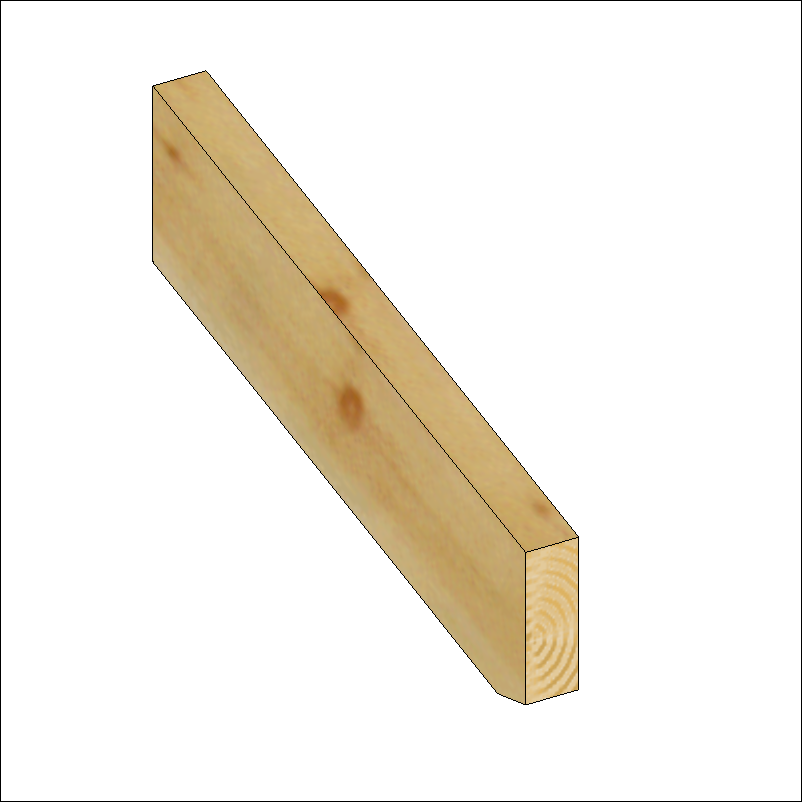

### **3 = kod trzy, obróbki generowane przez moduł konstrukcja dachu**

Pochodzenie: Obróbki typu 3 są automatycznie generowane przez algorytmy funkcjonujące w module konstrukcja dachu. Obróbki te kształtują gabaryty elementów: zakończenie w okapie, kalenicy, górną i dolną płaszczyznę elementów.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-5abfc11c09fc387b3b5e324fbf871f6c7290e95a%2Fkod-3.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

Opis: Obróbki typu 3 mają dynamiczny charakter i są bezpośrednio powiązane z geometrią połaci dachowych. Zmiana parametrów połaci dachu: kąt nachylenia połaci, wielkość okapu, położenie linii kosza, naroża itp., przekłada się na nowe parametry obróbek.

### **4 = kod cztery, obróbka pomocnicza, przypisana do dawcy**

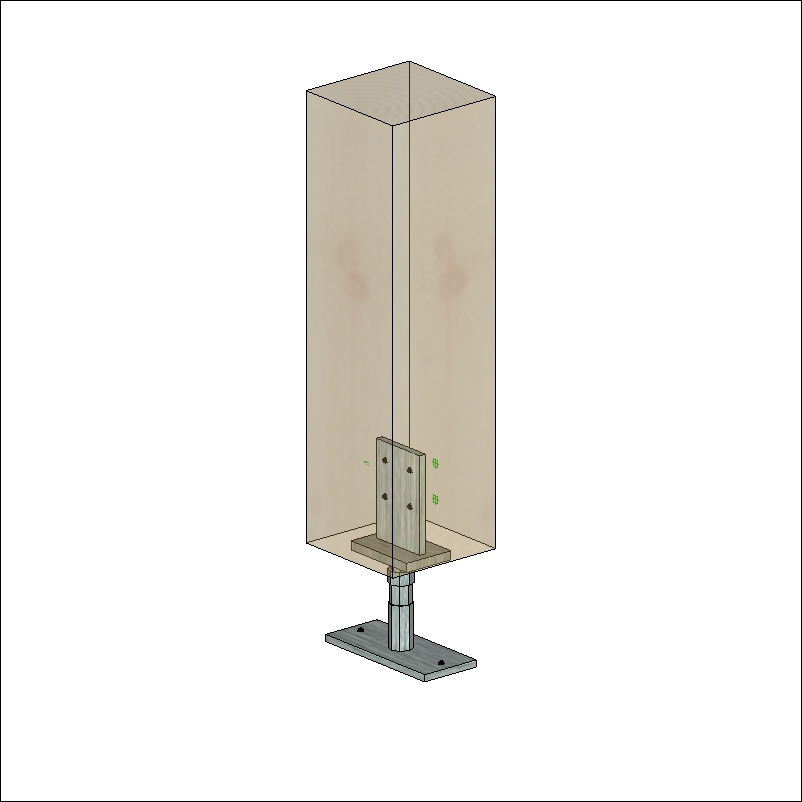

Pochodzenie: Obróbka typ 4 jest używana pomocniczo. Wykorzystywana jest przez Edytor-okucie przy definicji obróbek przypisanych do okucia. Obróbka typu 4 powstaje również w wyniku [transferu obróbek z obiektu wzorcowego na obiekt pomocniczy](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dicam_d-cam/kopiowanie-obrobek-maszynowych-definicja-nosiciela/). Obiekt pomocniczy pełni funkcję dawcy.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-1c8952b201561b5585c661c699577b7c8280bab4%2Fkod-4.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

Opis: Obróbka typu 4 nie powoduje żadnych zmian dla obiektu dawcy. Korzystając z D-CAM można włączyć graficzną prezentację (tryb prezentacji – obróbka typ 4). Za pomocą funkcji **(3 narzędzia-1 kontrol - 9 przelicz)**, obróbki typu 4 są przeliczane na obróbki typu 5 na obiektach wskazanych przez użytkownika. Podstawowym zadaniem obróbki typ 4 jest transfer obróbek między dawcą, a biorcą.

Przykład: Okucie podstawa słupa posiada przypisane obróbki typ 4. Umieszczenie ukucia na końcu słupa i wykonanie przeliczenia spowoduje przeniesienie obróbek na słup i wykonanie: wiercenia, wycięcie, itp.

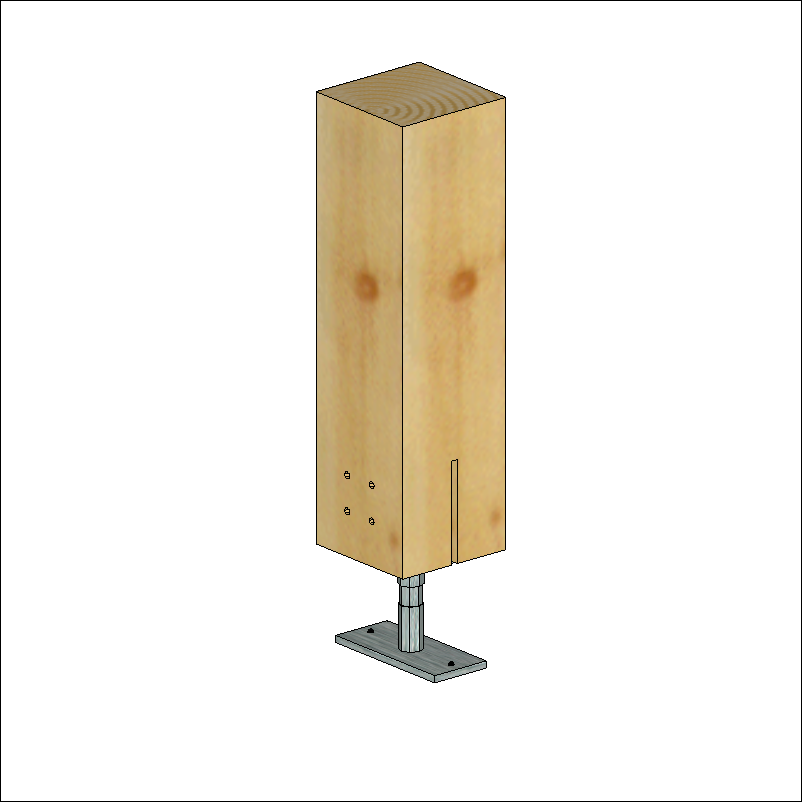

### **5 = kod pięć, obróbka wynikowa, przypisana do biorcy**

Pochodzenie: Obróbka powstaje w wyniku przeliczenia obróbek typu 4.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-3fdf33fe5fc7651b6794d43aeca66b1f9c320099%2Fkod-5.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

Opis: Obróbka typu 5 to standardowa obróbka realizowana na maszynach. Posiada widoczną na elemencie reprezentację graficzną: wiercenia, wycięcia, itp..

### **6 = kod sześć, obróbka podziału elementów**

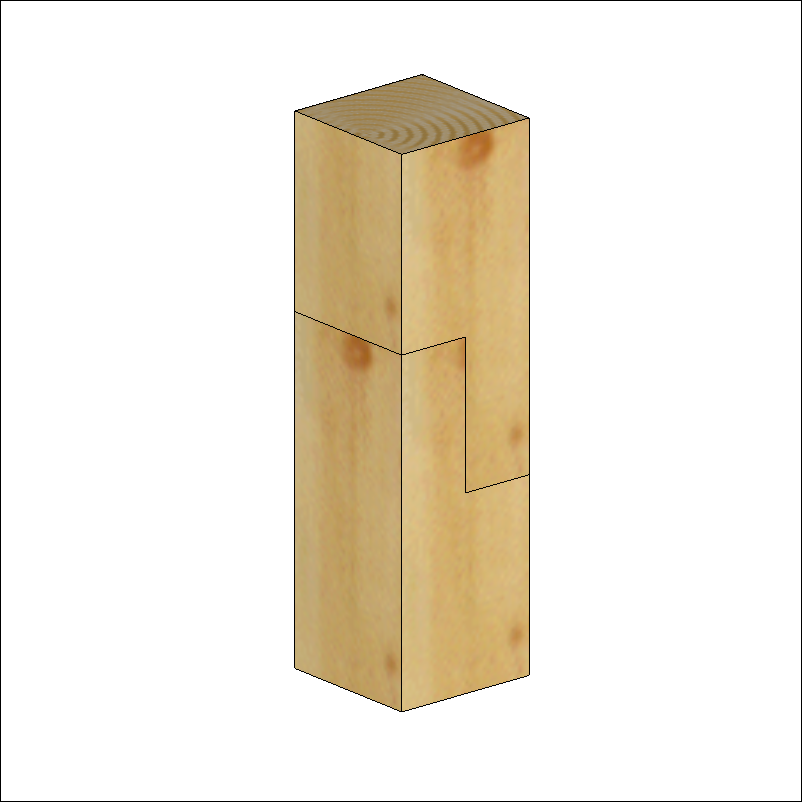

Pochodzenie: Obróbka typ 6 powstaje w wyniku podziału elementów na mniejsze części. Operacje podziału elementów za pomocą cięcia, nakładek, czy tez czopów otrzymają status obróbki typ 6.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-6a98e73dbabf49824590c49423bc7f546b556a38%2Fkod-6.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

Opis: Zastosowanie specjalnego kodu dla obróbek podziału umożliwia ich ponowne scalenie jeśli zajdzie taka konieczność. Za pomocą funkcji D-CAM **(3 narzędzia - 1 kontrol - 6 połącz)** można połączyć elementy w jedną całość.

### **7 = kod siedem, obróbka deskowania okapów**

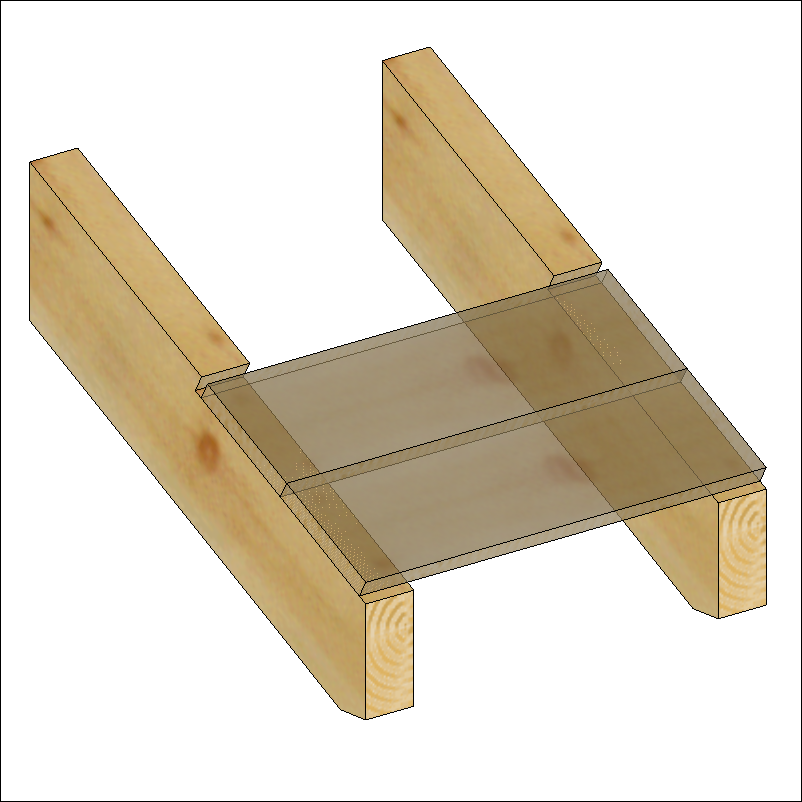

Pochodzenie: Obróbka typ 7 powstaje w wyniku obróbek krokwi, krokwi narożnych i koszowych na podstawie deskowania połaci dachu w płaszczyźnie krokwi. Komenda DACH **(5 pokrycie/deskowanie-05 obróbka krokwi)** generuje obróbki oznaczone typem 7.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-4b478423e8fd4d1bbdda07b1195e4ffc9dd9feef%2Fkod-7.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

Opis: Obróbka typ 7 ma charakter dynamiczny i powiązana jest bezpośrednio z deskowaniem połaci. Przeliczenia połaci dachu wymaga przeliczenia deskowania oraz obróbek krokwi.

### **8 = kod osiem, znaczniki elementów stropów**

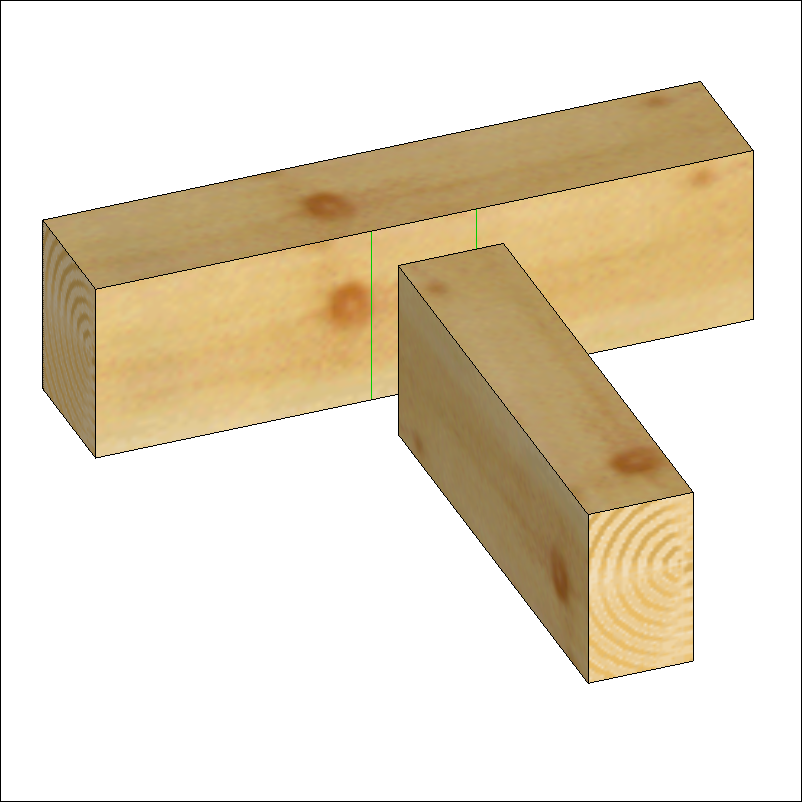

Pochodzenie: Obróbka typu 8 powstaje w wyniku uruchomiania asystenta znakowania elementów konstrukcji stropu. [*Asystent znakowania*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/asystent-znakowania) jest uruchamiany każdorazowo przy generowaniu plików zewnętrznych: rysunków, zestawień oraz plików maszynowych.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-8460aff8f06d42ff0bcc88d4299bf5d21a6373c6%2Fkod-8.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

Opis: Obróbka znacznik typu 8, choć jest ściśle powiązana z wzajemnym położeniem elementów nie ma charakteru dynamicznego. Usunięcie elementów lub zmiana ich położenia nie skutkuje automatyczną zmianą położenia znaczników. Konieczne jest ponowne uruchomienie asystenta znakowania, który zaktualizuje położenie znaczników.

### **9 = kod dziewięć, znaczniki elementów ścian**

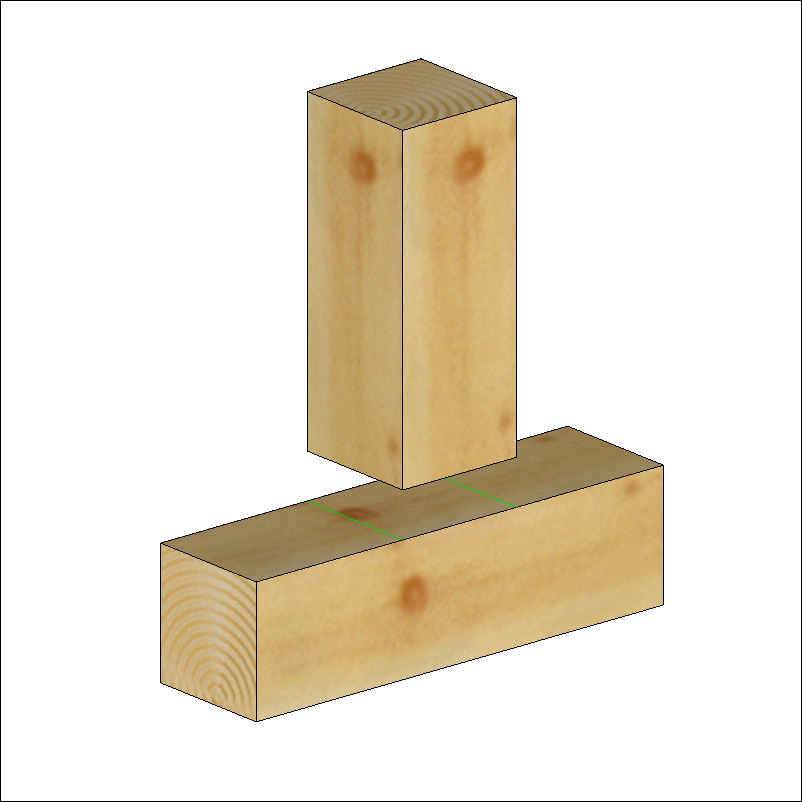

Pochodzenie: Obróbka typu 9 powstaje w wyniku uruchomiania [*asystenta znakowania elementów konstrukcji ścian*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/znakowanie-konstrukcji-scian-i-stropow). Asystent znakowania jest uruchamiany każdorazowo przy generowaniu plików zewnętrznych: rysunków, zestawień oraz plików maszynowych.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-93d4fc8a97c746562778f265e2d8ff63d7eabef8%2Fkod-9.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

Opis: Obróbka znacznik typu 9, choć jest ściśle powiązana z wzajemnym położeniem elementów nie ma charakteru dynamicznego. Usunięcie elementów lub zmiana ich położenia nie skutkuje automatyczną zmianą położenia znaczników. Konieczne jest ponowne uruchomienie asystenta znakowania, który zaktualizuje położenie znaczników.
