# Info-element opis opcji
Zakres informacji prezentowanych o wybranym elemencie w oknie ***info-element*** jest bardzo obszerny. Aby sprawnie poruszać się po nich wymagana jest ich znajomość oraz w jakim zakresie można je poddawać edycji. Artykuł zawiera szczegółowy opis wszystkich parametrów zawartych w oknie ***info-element***.
### **Materiał**

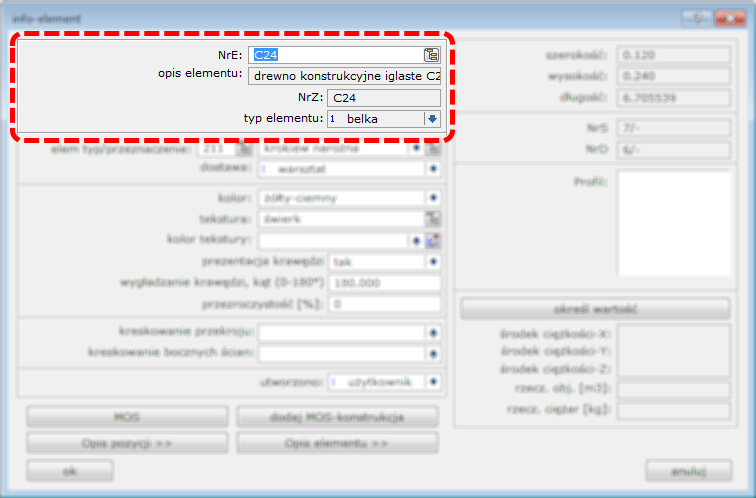

Pierwsza sekcja ***info-element*** jest poświęcona cechom materiałowym. Kluczową rolę odgrywa pole ***NrE*** /numer elementu/. Pole jest otwarte i podlega edycji. Zmianę wartości można dokonać wpisując wartość bezpośrednio z klawiatury lub skorzystać z opcji wyboru elementów dostępnych w bazie materiałowej /dodatkowe okno ***NrE*** w bazie jest uruchamiane za pomocą ikony z prawej strony/. W polu ***NrE*** można wpisać jedynie taką wartość, która występuje już w bazie danych. Wpisanie niewłaściwej wartości skutkuje komunikatem o błędzie.
Kolejne pola w tej sekcji: opis elementu, ***NrZ*** /numer zamówienia/ i ***typ elementu***, to pola powiązane z rekordem ***NrE*** w bazie materiałowej. Z tego powodu pola nie podlegają edycji.
***
### **Funkcja elementu i dostawa**
Ta sekcja zawiera informacje o roli jaką pełni wybrany element w konstrukcji oraz dostawie materiału do jego wykonania. Wszystkie pola są aktywne i podlegają edycji.

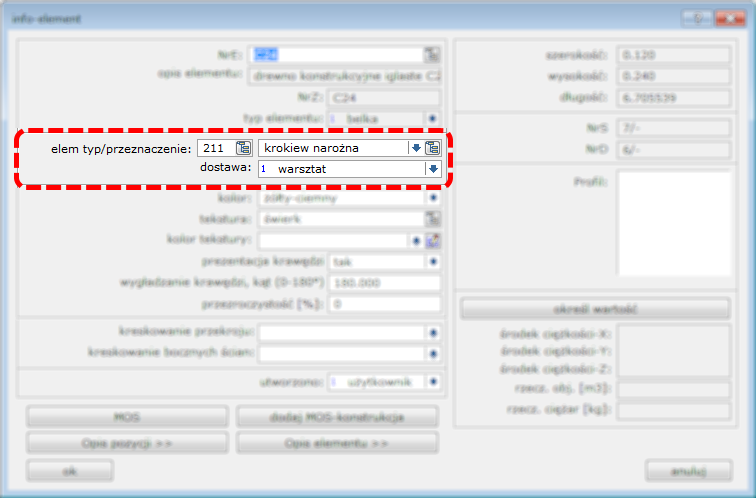

* ***elem typ*** – numeryczny opis przeznaczenia elementu
* ***przeznaczenie*** – opis funkcji elementu w konstrukcji; jest on powiązany z numerem /***elem typ***/ lecz standardowy opis przeznaczenia można zastąpić dowolnym własnym opisem
* ***dostawa*** – wybór opcji dostawy materiału do wykonania elementu; dostępne dwie opcje do wyboru: *montaż* lub *warsztat*
***
### **Prezentacja elementu**
Ta sekcja została poświęcona prezentacji elementu na ekranie w trybie przestrzeni roboczej oraz wizualizacji.
| - ***kolor*** – opcja kontroluje kolor prezentacji krawędzi elementu w przestrzeni roboczej modelu oraz wizualizacji w trybie krawędziowym i cieniowanym; pole wyboru z listy dostępnych kolorów |  **CZERWONY** |
| ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | -------------------------------------------------------------------------------------------------------------- |
| - ***tekstura*** – opcja kontroluje teksturę elementów wizualizowany w trybie teksturowania; pole wyboru z listy dostępnych tekstur |  **ŚWIERK** |
| - ***kolor tekstury*** – opcja umożliwia barwienie tektur kolorem /działanie podobne do kolorowych lazurów do drewna/; kolor definiowany jest w standardzie RBG |  **NIEBIESKI** |
| - ***prezentacja krawędzi*** – opcja kontroluje prezentację krawędzi elementów w trakcie wizualizacji; pole wyboru: tak, nie |  **NIE** |
| - ***wygładzanie krawędzi*** – opcja kontroluje prezentację krawędzi elementu w zależności od kąta granicznego między ścianami tworzącymi bryłę; ściany ustawione pod kątem większym od granicznego nie tworzą widocznych krawędzi |  **KĄT 120st** |
| - ***przezroczystość \[%]*** – opcja kontroluje przezroczystości elementów w trakcie wizualizacji; wartość podawana jest od 0% - brak przezroczystości do 100% - pełna przezroczystość |  **50%** |
### **Kreskowanie elementu**
Sekcja określa typ kreskowania elementu na rysunkach. Systemy kreskowania zwykle związane są z materiałem, z którego został wykonany element.

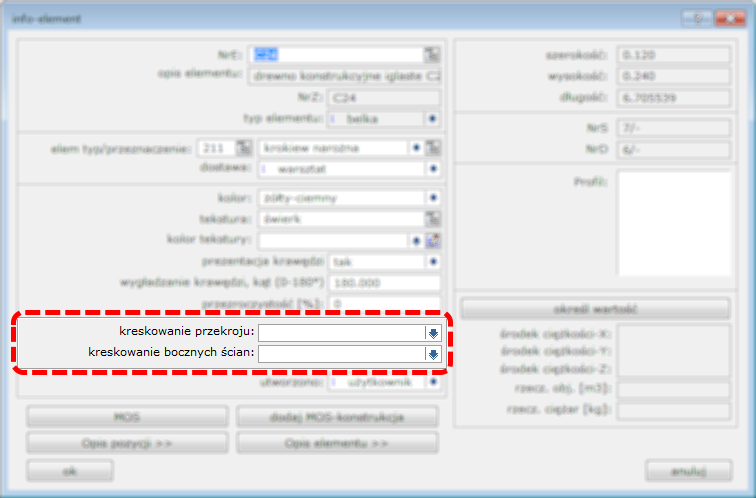

* ***kreskowanie przekroju*** – typ kreskowania czoła elementu; pole wyboru z listy dostępnych typów kreskowania
* ***kreskowanie bocznych ścian*** – typ kreskowania bocznych ścian elementu; pole wyboru z listy dostępnych typów kreskowania
***
### **Sposób wstawienia elementu do modelu**
Istnieje kilka sposobów wstawiania elementów do modelu. W zależności od tego czy element został wstawiony ręcznie przez użytkownika, czy też wygenerowany automatycznie, otrzymuje on specjalną etykietę informującą o tym fakcie.
W przypadku elementów wygenerowanych automatycznie, etykieta decyduje czy element zostanie usunięty lub pozostawiony w przypadku ponownego uruchomienia asystenta.

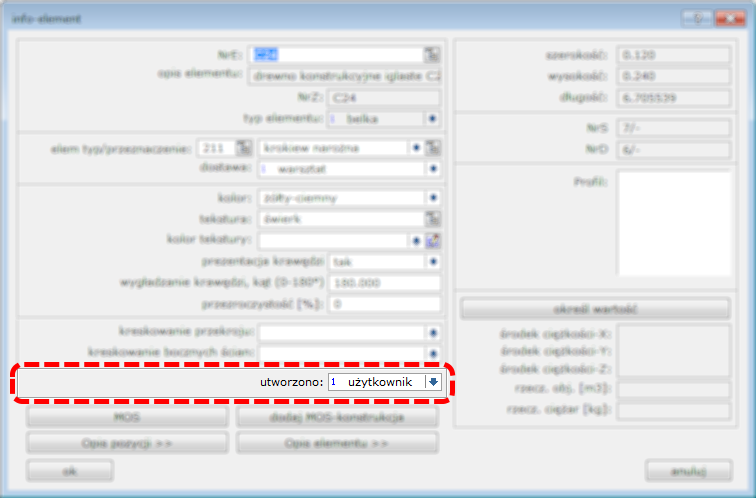

* ***utworzono*** – etykieta informująca o sposobie wstawienia elementu do modelu; pole wyboru o opcjach dostosowanych do modułów projektowych
* ***użytkownik*** – elementy wstawione bezpośrednio przez użytkownika
* ***dach-system*** – elementy wygenerowane przez asystenta dachów
* ***panel-system*** – elementy wygenerowane przez system paneli stropowych lub dachowych
* ***szkielet-system*** – elementy wygenerowane przez asystenta konstrukcji szkieletowych AKS
* ***bal-system*** – elementy wygenerowane przez asystenta konstrukcji wieńcowych /domy z bala/
***
### **Wymiary**

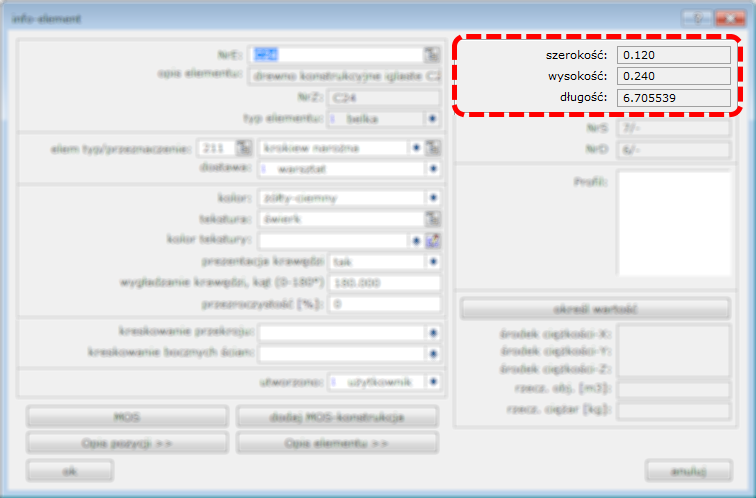

W tej sekcji podane są wymiary wybranego elementu lub elementów. W przypadku wyboru wielu elementów wartość różną od 0,0 otrzymują tylko te pola, które mają jednakową wartość dla wszystkich wybranych elementów. Różnice w wymiarach wybranych elementów prezentowane są przez wyzerowanie wartości. Pola nie podlegają edycji.
***
### **Oznaczenie NrS/NrD**

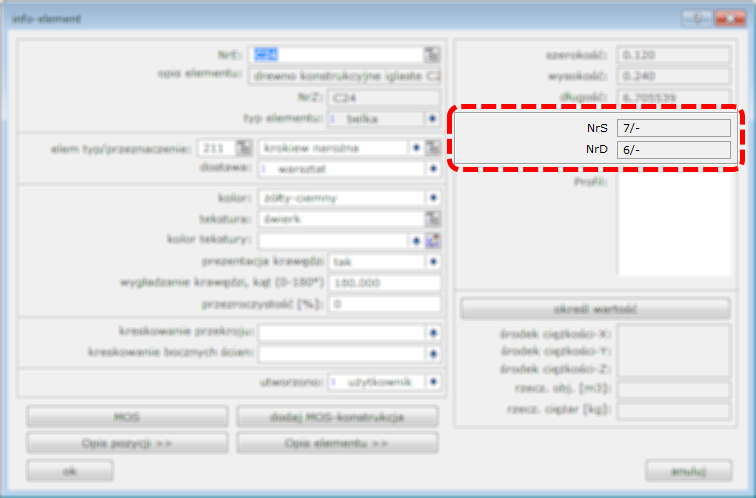

System opisu elementów numerami sortowania ***NrS*** oraz numer na liście z drewnem ***NrD***. Pola mogą być pozbawione numerów. Dzieje się tak w przypadku nie wykonania sortowania konstrukcji.
***
### **Profil przekroju elementu**

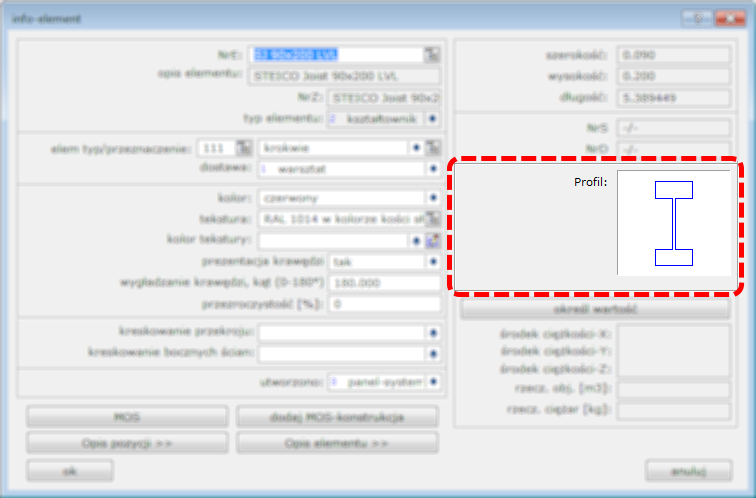

Prezentacja przekroju elementów posiadających zdefiniowany przekrój poprzeczny za pomocą profilu.
***
### **Cechy fizyczne elementu**
Sekcja zawiera informacje o położeniu środka ciężkości wybranego elementu oraz kubaturę i masę. W celu uzyskania takich informacji należy wybrać przycisk znajdujący się powyżej w/w wartości opisany jako określ wartość. W przypadku wyboru wielu elementów wyznaczenie w/w wartości jest nie możliwe dlatego wartości liczbowe zostaną zastąpione trzema gwiazdkami ***\*\*\****
***
### **MOS**

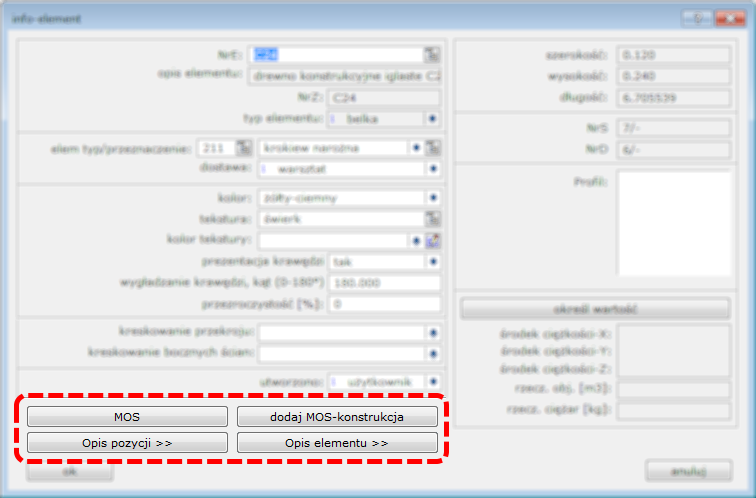

Opcja informuje o przypisaniu elementu do *MOS – konstrukcja*, *MOS – warstwa*, *MOS – pakiet*. Dodatkowe informacje dotyczą wykonania dokumentacji technicznej w postaci rysunków warsztatowych, zestawienia materiałów oraz pliku maszynowego.
### **Dodaj MOS – konstrukcja**
Opcja umożliwia modyfikację wartości pola przeznaczenie. Modyfikacja polega na dodaniu informacji o przynależności elementu do grupy MOS-konstrukcja do przeznaczenia elementu.
### **Opis elementu**
Dodatkowy opis tekstowy, który można przypisać do jednego lub grupy elementów. Dopisana informacja pojawia się na zestawianiach materiałów w kolumnie opis.
---
