# Asystent znakowania

### **Znacznik**

W systemie Dietrich's, pod pojęciem znacznik rozumiemy linię na jednej z powierzchni elementu przebiegającą w ściśle określonym miejscu i pod ściśle określonym kątem. Jej położenie warunkowane jest przez drugi element leżący w bezpośrednim sąsiedztwie. Znaczniki mają charakter obróbki na elemencie. Jednak obróbka ta nie narusza w żaden sposób struktury drewna.

### **Zastosowanie**

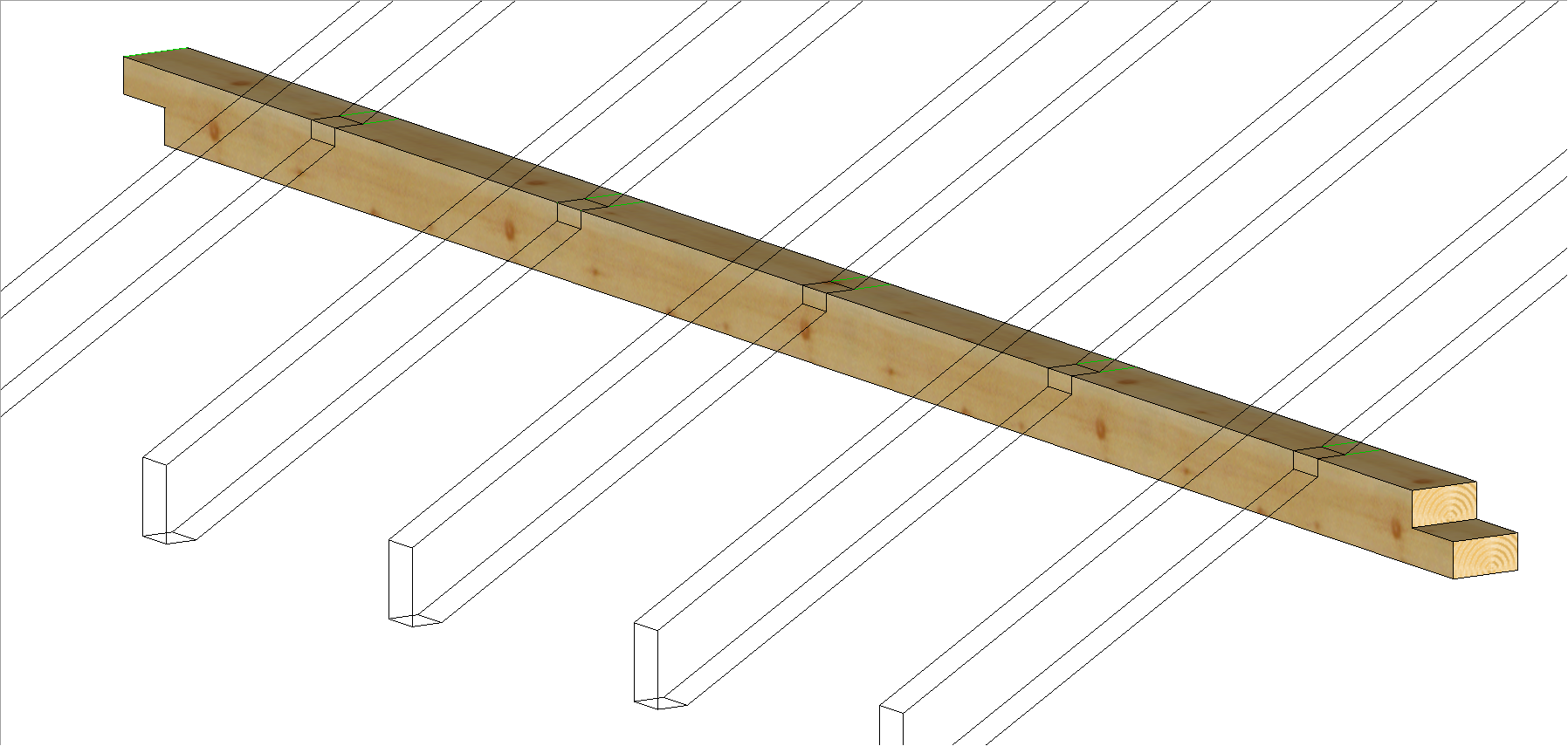

Znaczniki pozwalają na trasowanie miejsc styku elementów. Eliminuje to konieczność rozmierzania położenia belek w ich właściwej pozycji podczas montażu. Klasycznym przykładem jego zastosowania jest trasowanie położenia krokwi na murłacie:

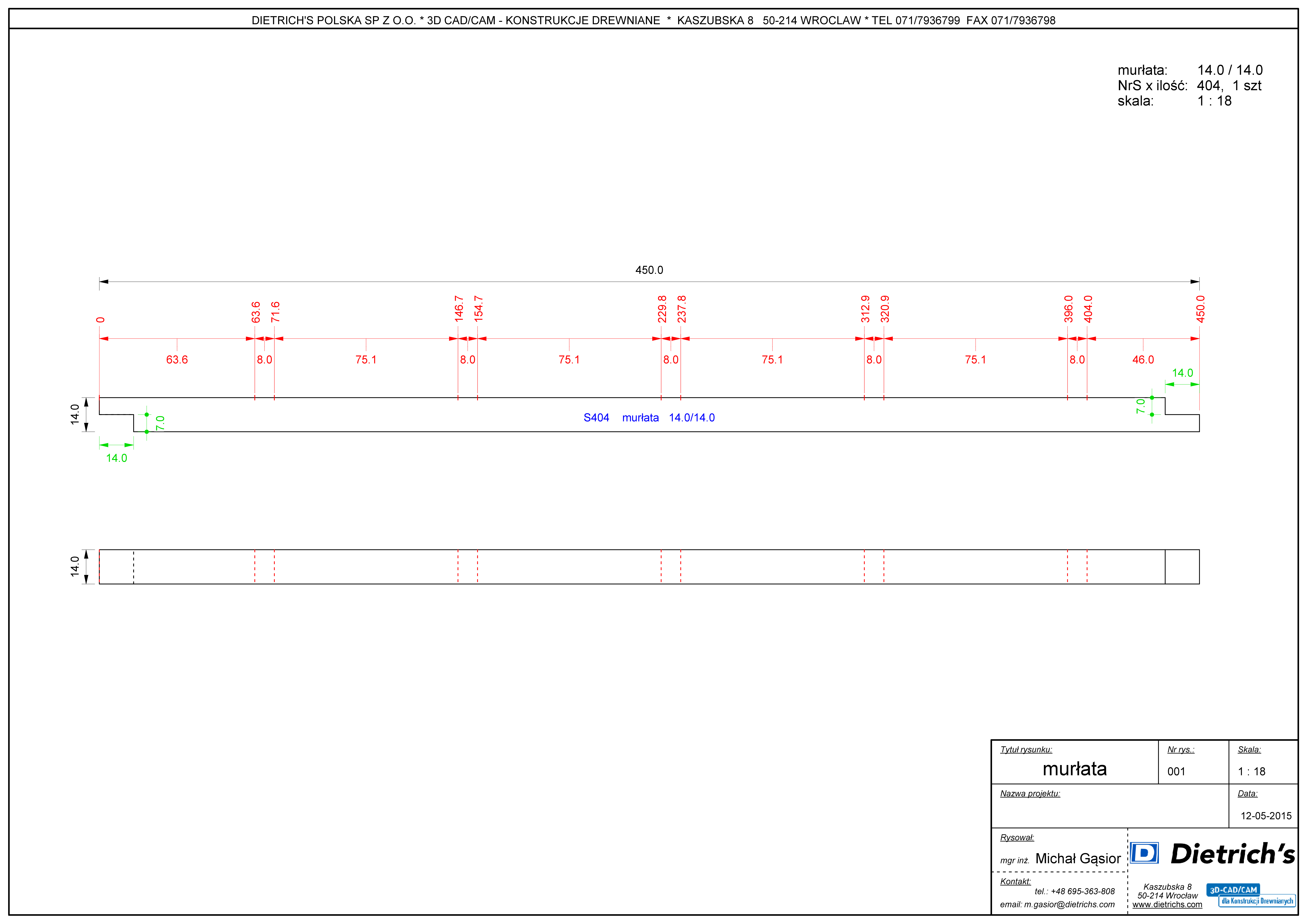

Fakt, iż znacznik jest obróbką pozwala na przygotowanie rysunkowej dokumentacji wykonawczej elementów z naniesioną pozycją znacznika:

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-041962d684fddbdb0966f1259cc653f52e5f1f94%2Fmur%C5%82ata.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

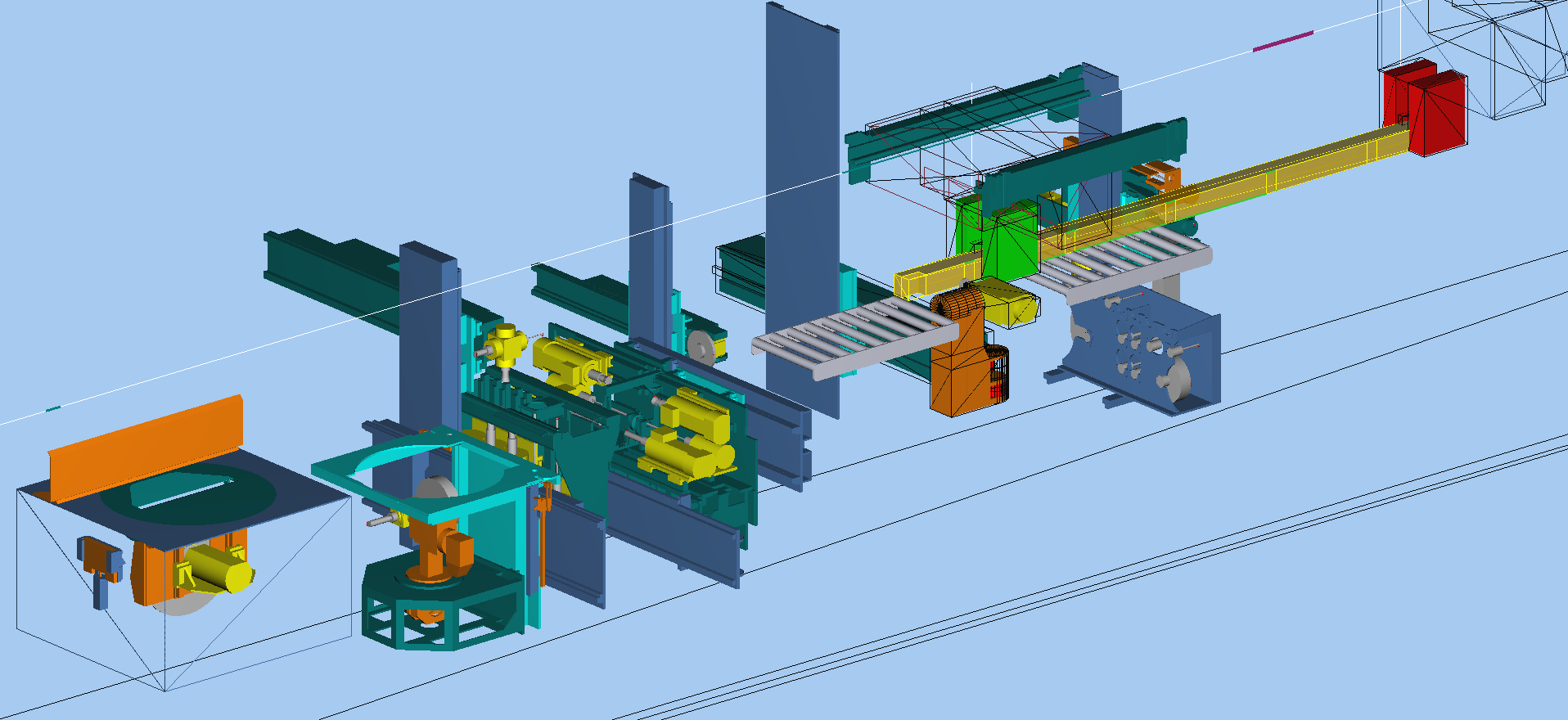

Ponadto, zapisany w pliku maszynowym pozwala na wykonanie takiej operacji podczas obróbki belki na centrach ciesielskich:

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-4cb9552946616c8c898926fab75d7c6b70303c9a%2Fmur%C5%82ata-rys.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

### **Asystent znakowania**

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-9ca79b8b2c90ae35d1a3f967a8492073144826b2%2Fmur%C5%82ata-maszyna.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

Za przypisywanie znaczników do elementów odpowiada narzędzie o nazwie **6 obróbki – 9 znaczniki – 1&#x20;*****asystent znakowania***. Funkcja ta jest automatycznie otwierana przez system w momencie tworzenia dokumentacji wykonawczej. Ma to na celu przypomnienie użytkownikowi o takiej możliwości jeszcze przed [***posortowaniem konstrukcji***](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/system-sortowania-elementow) gdyż przypisanie znacznika ma wpływ na numer sortowania elementu.

{% hint style="success" %}
***Wskazówka:***\
Jeśli nie chcemy, by system przypominał nam o tej możliwości przy tworzeniu każdego [***rysunku***](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/plaene_rysunki/przejrzyste-rysunki-scian) czy [***pliku CNC***](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/maschinenuebergabe_maszyny/maschinenuebergabe-varianten-und-aggregate-einstellen) wystarczy w otwartym asystencie zaznaczyć odpowiednią opcję:
{% endhint %}

![automatyczne uruchamianie](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-342fb3678d790c963203d84de87dc82fe7e05550%2Fautomatyczne-uruchamianie.png?alt=media)

Mamy wpływ na to czy znacznik wykonywany jest zawsze prostopadle do elementu czy jego układ odpowiada rzeczywistemu przebiegowi belki tworzącej:

| ![dopasowanie znacznika](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-87bd7caecc398ebe5882664cd7f310e72ff98992%2Fdopasowanie-znacznika.png?alt=media) |                                                                                                                                                                                                                       |
| ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| ![prostopadłe](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-01e7b404fd984b89becb44bcdbbf0c40502b276f%2Fprostopad%C5%82e.png?alt=media)                | ![rzeczywisty](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-5a4ebc78a63944f896930794e7b4729f12db23ab%2Frzeczywisty.png?alt=media) |

Dolna część asystenta zawiera opcje tworzenia znaczników w różnych częściach konstrukcji - [*ścian, stropów*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/znakowanie-konstrukcji-scian-i-stropow) oraz na [*elementach więźby dachowej*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/3406). Poszczególne przyciski odpowiadają za ustawienia konkretnych grup elementów tworzących znaczniki na elementach sąsiednich. Np. przycisk ***krokiew*** pozwala na określenia sposobu tworzenia znacznika w połączeniach krokwi z płatwiami, krokwiami narożnymi/koszowymi czy wymianami.

![AZ krokwie](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-2af748ac59f4e07c398b37a1f8f3aa6fd086bd10%2FAZ-krokwie.png?alt=media)

Pozwala to na pełną kontrolę znakowanych elementów.

{% hint style="danger" %}
***Uwaga:***\
Każdorazowe wykonanie automatycznego znakowania powoduje usunięcie poprzednich znaczników i przypisanie ich na nowo, według nowych kryteriów. [Znaczniki dodane w sposób ręczny](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/dowolny-znacznik/) przez użytkownika nie podlegają przeliczeniu.
{% endhint %}
