Kolizja elementów w modelu - rozbudowany test

Jednym z kluczowych elementów gwarantującym poprawność wykonania projektu jest analiza kolizji między elementami konstrukcji. Stara funkcja test kolizji, została gruntowanie przebudowana. Proces walidacji modelu został podzielony na trzy etapy: analizę, edycję i prezentację kolizji. Dla każdego z nich powstało osobne narzędzie. Ze względu na globalną analizą całego obiektu, test kolizji został umieszczony w module D-CAM.

Analiza kolizji

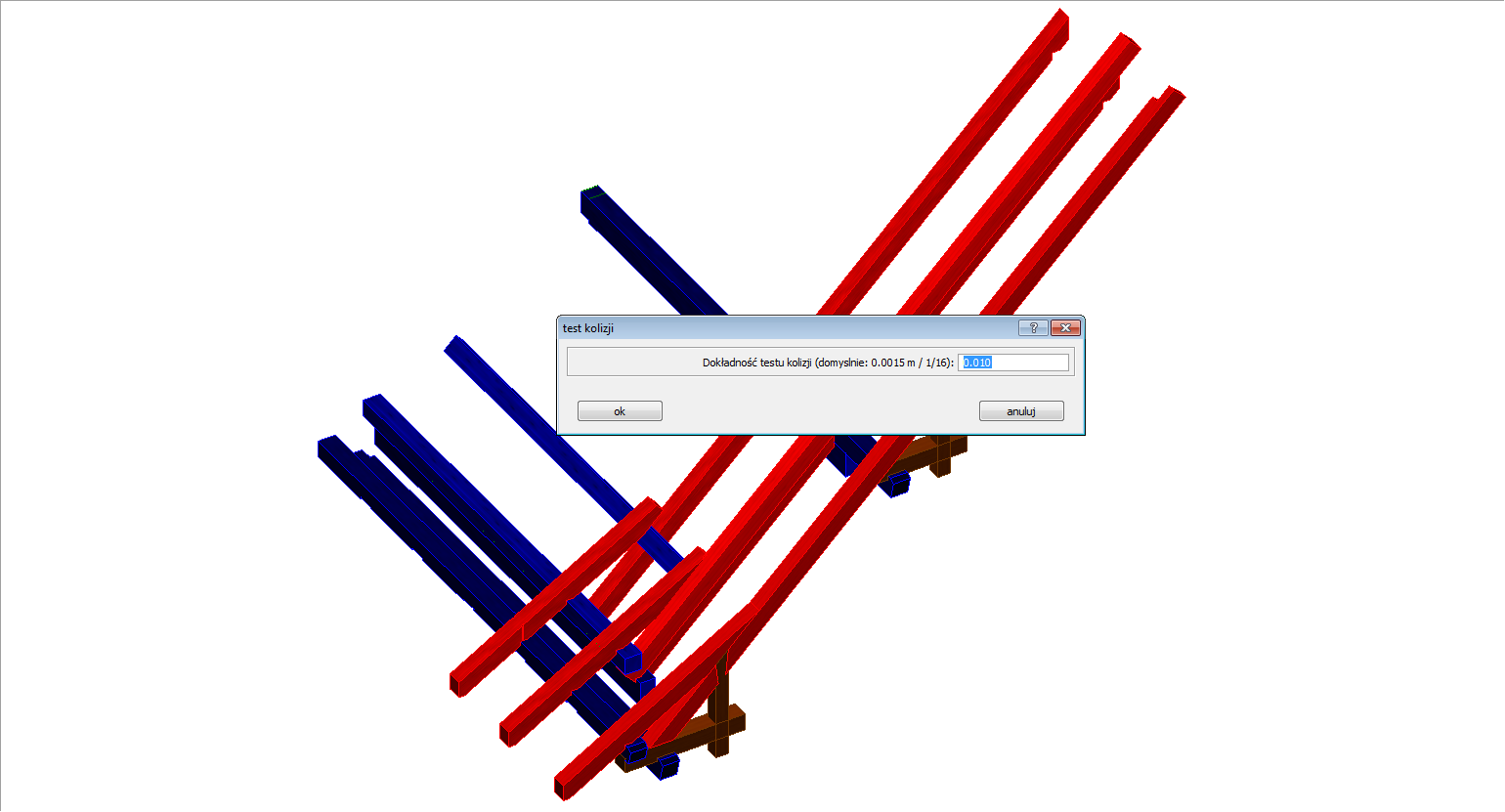

Pierwszym krokiem jest jest uruchomienie analizy kolizji między elementami. Do tego celu służy komenda 2 edycja – 09 kolizje zarządzanie – 1 kolizje analiza. Projektant może kontrolować wrażliwość przeprowadzonego testu za pomocą parametru – „dokładność testu kolizji”. Zwykle dokładność analizy na zalecanym poziomie 1mm jest satysfakcjonująca.

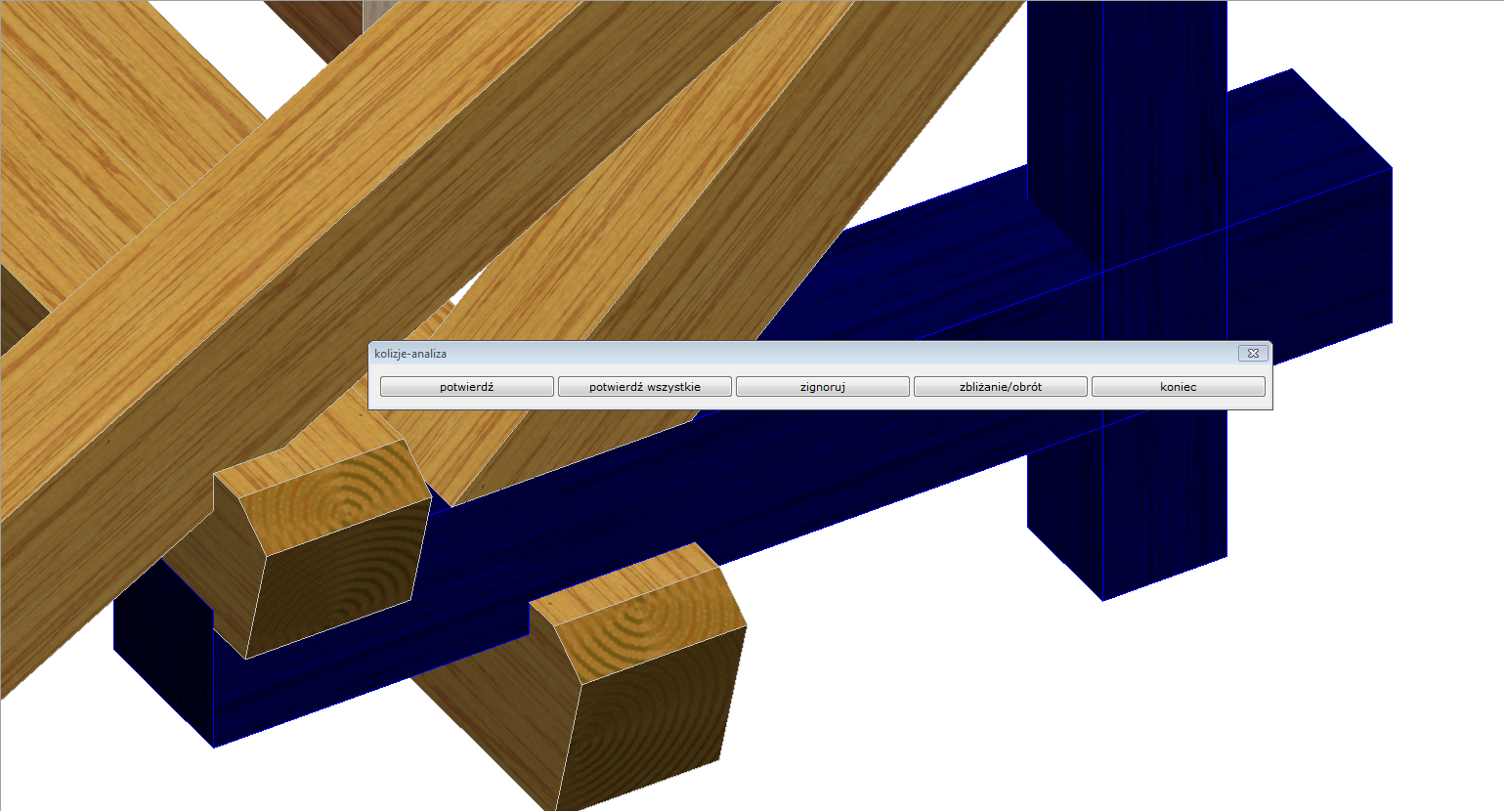

W kolejnym kroku wybieramy elementy które zostaną poddane analizie. W przypadku wykrycia kolizji elementy są wyróżniane podświetleniem, a projektant ma następujące opcje:

• potwierdź - opcja umożliwia potwierdzenie prezentowanej kolizji na ekranie i dopisanie do zbioru kolizji


• potwierdź wszystkie - opcja umożliwia potwierdzenie wszystkich wykrytych kolizji i dopisanie do zbioru kolizji

• zignoruj - opcja umożliwia zignorowanie prezentowanej kolizji na ekranie i pominięcie jej w dalszych krokach

• zbliżanie/obrót - opcja umożliwia zbliżenie lub oddalenie od punktu kolizji oraz zmianę punktu widzenia

• koniec - zakończenie analizy kolizji

Ta część testu kolizji ma na celu weryfikacje i przyporządkowanie przez projektanta wykrytych przez system penetrujących się obiektów. Wszystkie potwierdzone kolizje zostają zapisane i zapamiętane jako jeden zbiór elementów. Zbiór ten można w dowolnej chwili wyróżnić by rozpocząć w nim prace.

Edycja kolizji

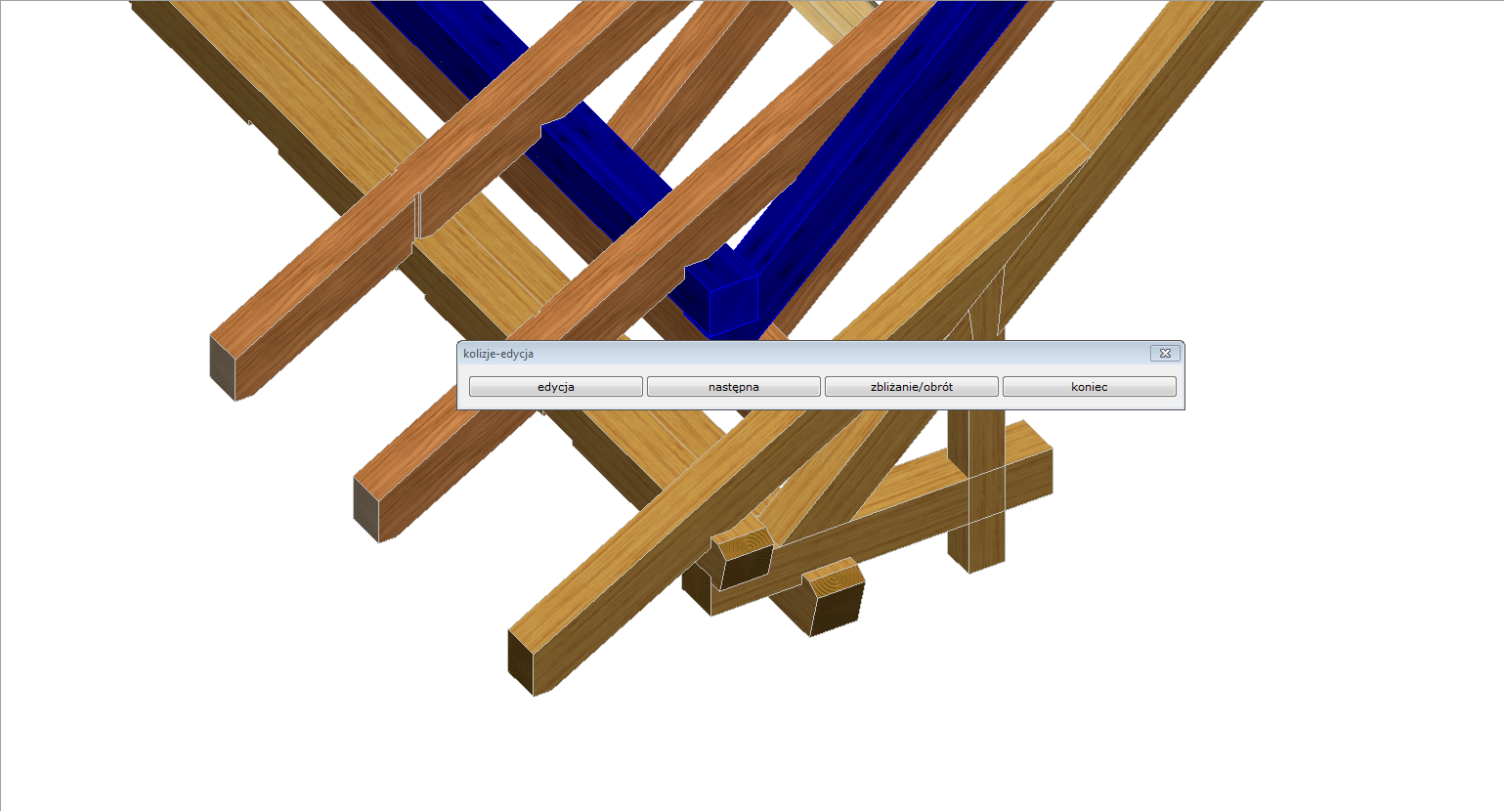

Procedura testu kolizji umożliwia bezpośrednie rozpoczęcie edycji kolizji po zakończeniu analizy dla wybranych elementów. Funkcję można również wywołać korzystając z komendy 2 edycja – 09 kolizje zarządzanie – 2 kolizje edycja. Elementy będące w kolizji są wyróżniane podświetleniem, a projektant ma następujące opcje:

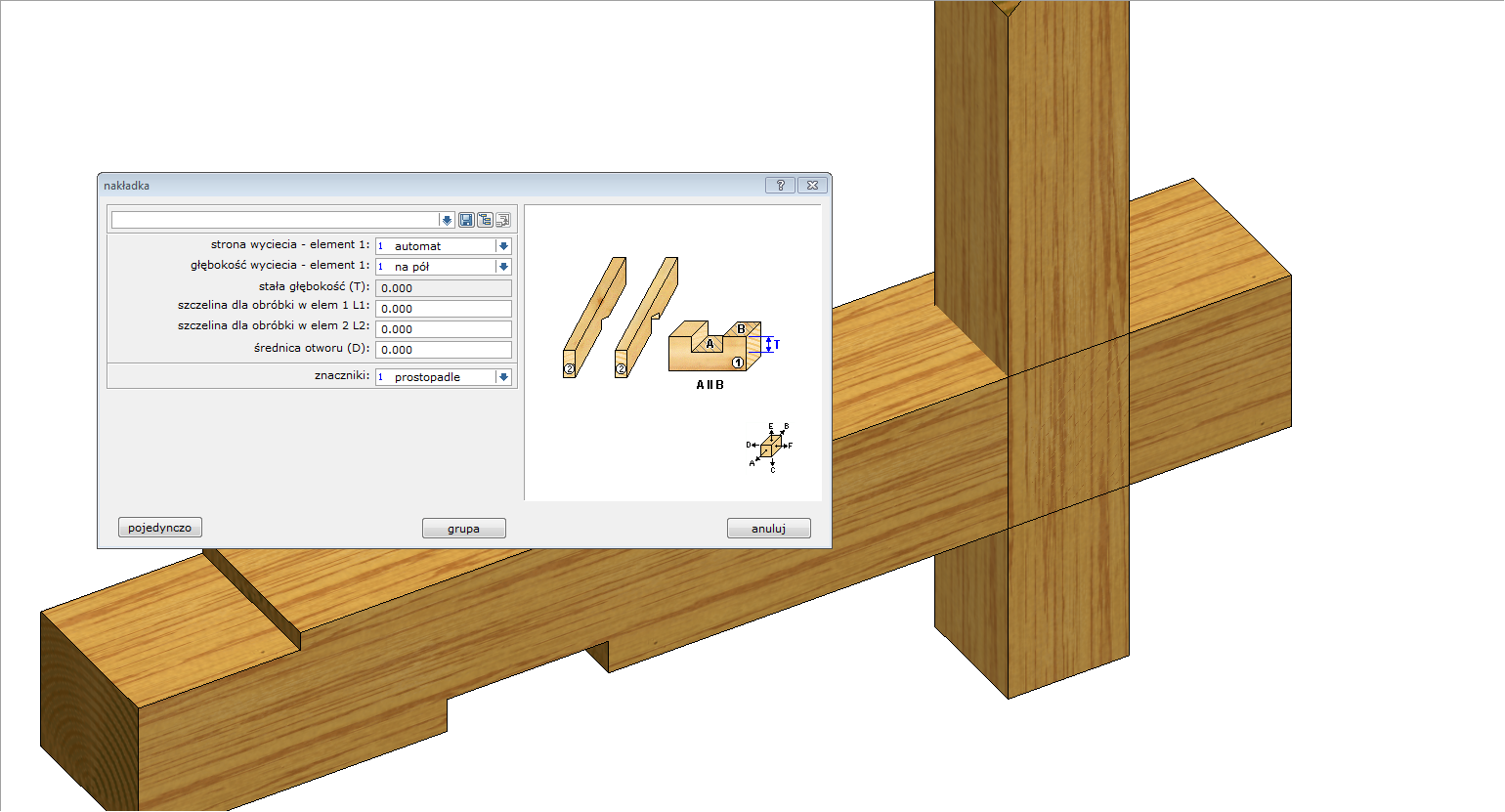

• edycja - opcja umożliwia edycję kolizji. W celu ułatwienia edycji kolizji elementów, widok na ekranie komputera został ograniczony jedynie do dwóch elementów będących w kolizji, pozostałe zostają ukryte. Do usunięcia kolizji użytkownik może wykorzystać wszystkie narzędzia: od połączeń (np. czopowe), obróbki, obróbki specjalne oraz operacje logiczne.


• następna - opcja umożliwia wybór kolejnej kolizji

• zbliżanie/obrót - opcja umożliwia zbliżenie lub oddalenie od punktu kolizji oraz zmianę punktu widzenia

• koniec - zakończenie edycji kolizji

Prezentacja kolizji

Funkcja 2 edycja – 09 kolizje zarządzanie – 3 prezentacja kolizji umożliwia weryfikację i prezentację wszystkich kolizji. Działa ona jak filtr prezentując na ekranie jedynie elementy będące w kolizji. Również na tym etapie można dokonać edycji kolizji.
