Zadmuchu izolacji na mostach wielofunkcyjnych

W celu wykonania zadmuchu izolacji na mostach wielofunkcyjnych należy dostosować projekt i wykonać odpowiednie ustawienia w postprocesorze.

Procedura projektowa

Standardowa procedura projektowa nie wymaga wstawiania elementów izolacji w przestrzenie między słupkowe, belkowe lub krokwiowe w prefabrykatach. Zestawienia powierzchni i kubatury izolacji są realizowane z poziomu obmiarów.

W przypadku wykonywania zadmuchu na mostach wielofunkcyjnych zachodzi konieczność wprowadzenie izolacji jako obiektów. Obiekty pełniące funkcję izolacji muszą mieć kształt i objętość oraz unikalny materiał NrE (inny niż pozostałe elementy płytowe w modelu).

UWAGA:

Nie należy używać rekordów typu "obiekt pomocniczy"!

Użytkownik ma kilka opcji wprowadzania izolacji:

• metoda manualna

• metoda półautomatyczna

• metoda automatyczna

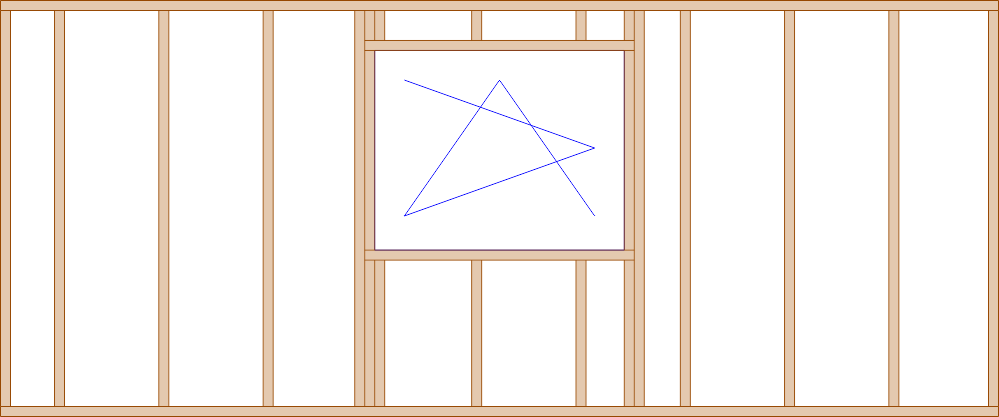

Izolacja ściany szkieletowej

Metoda manualna polega na wstawianiu pojedynczych elementów płytowych dopasowanych do konstrukcji.

Metoda półautomatyczna polega na wstawieniu jednej dużej płyty do przegrody w warstwie izolowanej. Następnie zastosowanie funkcji parametry przecinania z opcją przekrój.

Metoda automatyczna oparta jest o działanie AKS (asystent konstrukcji szkieletowych). Automat generuje dużą płytę w warstwie izolowanej ściany. Należy uprzednio zdefiniować parametry przecinania między płytą izolacyjną, a konstrukcją ściany. Następnie na etapie generowania konstrukcji ściany za pomocą AKS ustawiamy właściwe parametry przecinania.

Zaleca się aby elementy izolacji przypisać do innej warstwy niż konstrukcja np. 10. Umożliwi to większą kontrolę prezentacji na etapie wykonywania dokumentacji rysunkowej i zestawień materiałów.

Ściana szkieletowa z izolacją

W wyniku w/w działań powstają unikalne elementy pełniące funkcję izolacji.

Plik maszynowy

Kolejne działania należy wykonać w obrębie narzędzia D-MAS-panele (menu główne -> polecenie 4 programu - 5 D-MAS-panele)

W celu uzyskania prawidłowego pliku maszynowego dla mostów wielofunkcyjnych w standardzie WUP należy poczynić następujące ustawienia w obrębie komendy 2 parametry – 7 funkcje-materiał.

Dla materiału zdefiniowanego w projekcie należy przypisać właściwą funkcję:

Funkcja materiałową dla elementów izolacyjnych

(09) element specjalny – poligon (izolacja)

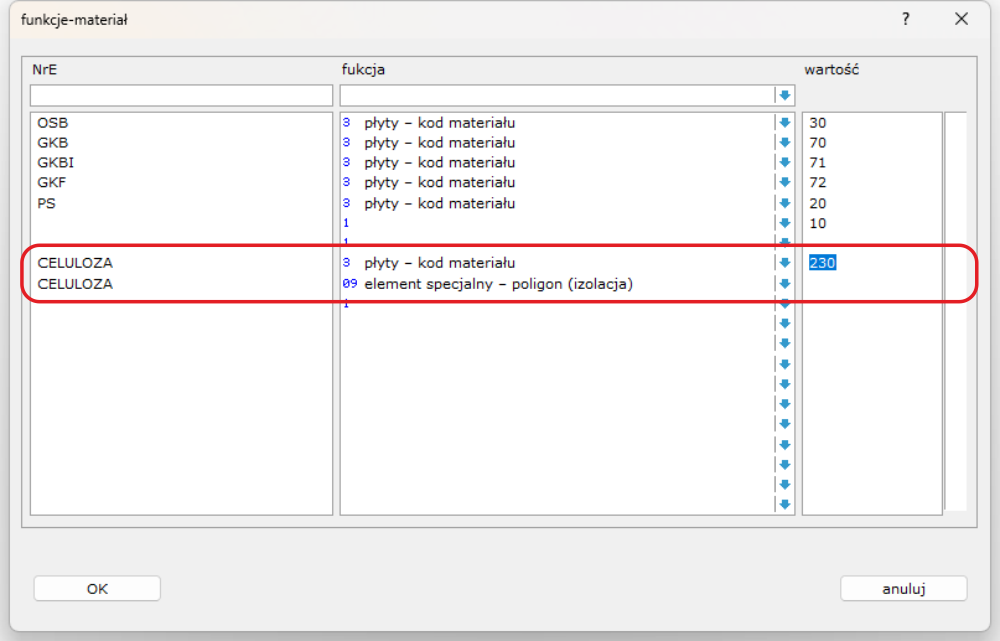

Przykład wykonanych ustawień

Indeks materiałowy dla elementów izolacyjnych

Ze względów technicznych dla określonych grup materiałów przypisane zostały następujące indeksy materiałowe:

materiał	indeks
celuloza	230-239
wełna drzewna	240-249
wełna mineralna	250-259

Przykładowy fragment kodu WUP

...
PLI0 230,880,120,3520,60,230,CELULOZA;
PP 3750,940,0,0,0;
PP 3750,60,0,0,0;
PP 3520,60,0,0,0;
PP 3520,940,0,0,0;
PP 3750,940,0,0,0;
...
