# Obróbka konturów na moście wielofunkcyjnym

## Kontury

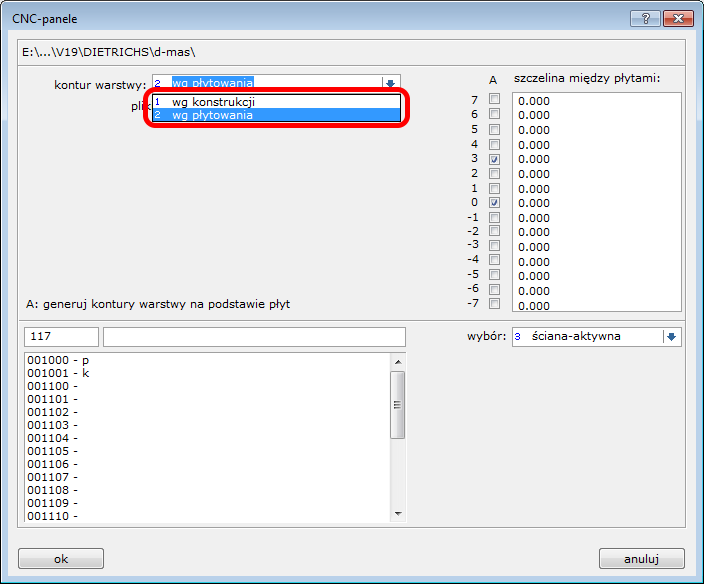

Wygenerowanie odpowiednich dyspozycji dla mostu wielofunkcyjnego wymaga odpowiednich ustawień w programie **D-MAS**. Informacje o kształcie prefabrykatu są przekazywane z modelu do postprocesora na dwa sposoby poleceniem ***CNC-panele*** (1-02-3) z dowolnego modułu konstrukcyjnego:

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-5caea574b9870a455023fe2fb6743f1c2ff27bd1%2FCNC-panele.png?alt=media" alt="" width="352"><figcaption></figcaption></figure>

| ***wg konstrukcji:***                                                                                                                                                                                     |                                                                                                                                                                                                                                                                                                 |
| --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| ![](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-4b8b4418fadcc6e6aa78982aac6588098f695602%2Fkontury.png?alt=media)    | obrys tworzony na podstawie konturów warstw                                                                                                                                                                                                                                                     |
| ***wg płytowania:***                                                                                                                                                                                      |                                                                                                                                                                                                                                                                                                 |
| ![](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-2ebeb6fa0ec8f4d7a81faa3c30cb86420ba21b83%2Fp%C5%82yty.png?alt=media) | obrys tworzony na podstawie kształtu elementów. Należy zaznaczyć odpowiednie warstwy w polu “**A**” - brak spowoduje przyjęcie metody "*wg konstrukcji*". Opcjonalnie można podać wielkość szczelin między płytami. Przerwania ciągłości konturu równe lub poniżej tej wartości będą ignorowane |

## Ścieżki cięcia

Obróbka konturów wewnętrznych oraz zewnętrznych prefabrykatu narzędziami skrawającymi możliwa jest po spełnieniu 4 warunków w środowisku **D-MAS**:

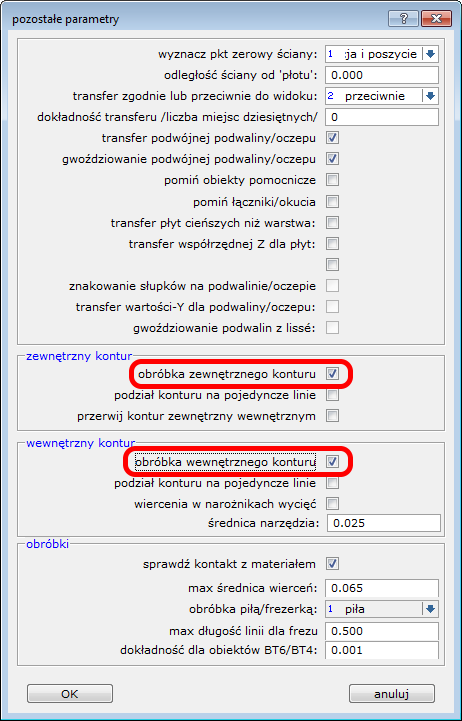

1. podstawowy warunek: obróbka konturu powstanie jeśli w oknie “***pozostałe***” (2-6) zaznaczona będzie opcja “***obróbka wewnętrznego/zewnętrznego konturu***”

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-f52923eb2794d1841b497a7707a1d4f0d60e2eca%2Fobr%C3%B3bka-wewn%C4%99trznego-konturu.png?alt=media" alt="" width="347"><figcaption></figcaption></figure>

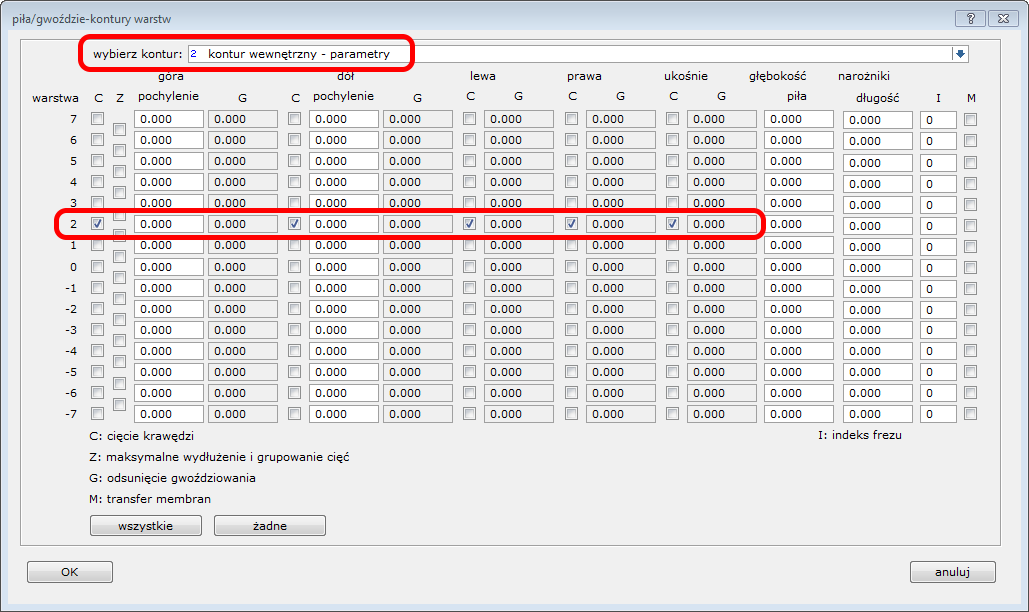

1. drugi warunek to określenie, które typy linii (pion, poziom, skos), w których warstwach będą generować ścieżki narzędzia obróbczego. Ustawienia znajdują się w oknie “***piła/gwoździe-kontury warstw***” (2-3) osobno dla konturów wewnętrznych i zewnętrznych:

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-93997103e3405a66a48dab98cfb701ff3f61c12c%2Fobr%C3%B3bka-warstw-konturu.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

1. warstwa przeznaczona do obróbki musi mieścić się w przedziale transferowanych warstw. Ustawienia te znajdują się w oknie "***transferowane warstwy***" (2-9)
2. grubość płyty przeznaczona do obróbki powinna być zgodna z grubością i pozycją warstwy, do której przynależy (warunek spełniany w modułach projektowych).

## Typy linii

Rozróżniamy 5 rodzajów krawędzi konturu wewnętrznego i zewnętrznego:

| ***góra*** - poziome linie zamykające kontur od góry wraz z ich lokalnymi przerwaniami (pionowymi/poziomymi i ukośnymi)           | ![](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-8abd4c70b8b69317404b772e6cb1aebd4bedcb64%2Ftyp-g%C3%B3ra.png?alt=media)     |
| --------------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| ***dół*** - poziome linie zamykające kontur od dołu wraz z ich lokalnymi przerwaniami (pionowymi/poziomymi i ukośnymi)            | ![](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-b008df3e57cb21f6358ef5b04b201bd27ee693d2%2Ftyp-d%C3%B3%C5%82.png?alt=media) |
| ***lewa*** - pionowe linie zamykające kontur od lewej strony wraz z ich lokalnymi przerwaniami (pionowymi/poziomymi i ukośnymi)   | ![](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-1f94bfd0f2937e1107566c6fefc18e7217d2d9e5%2Ftyp-lewa.png?alt=media)          |
| ***prawa*** - pionowe linie zamykające kontur od prawej strony wraz z ich lokalnymi przerwaniami (pionowymi/poziomymi i ukośnymi) | ![](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-d945fc150c95c2c2409fc14132815c5b6f4fb775%2Ftyp-prawa.png?alt=media)         |
| ***ukośnie*** - wszystkie linie ukośne oraz pozostałe linie pionowe i poziome niebędące częścią wyżej wymienionych krawędzi       | ![](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-7e6318bb4c1a7fda9d4ab20aaa33a36b90a2e7f3%2Ftypy-uko%C5%9Bnie.png?alt=media) |

Linie prawa/lewa/góra/dół są rozpoznawane zgodnie ze sposobem wyświetlania prefabrykatu na monitorze. Nie ma znaczenia ustawienie w oknie “***pozostałe***” (2-6) -> "transfer *zgodnie* lub *przeciwnie* do widoku".\

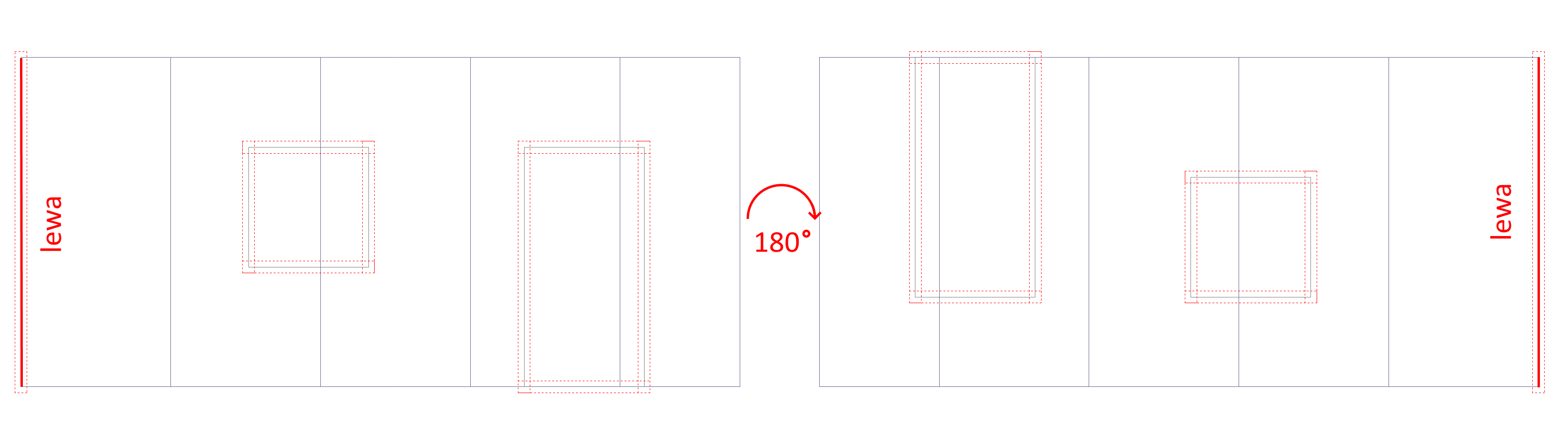

Wszystkie linie są rozpoznawane przy obrocie prefabrykatu 0°. Zmiana pozycji funkcją "***obrót***" (4-2/3/4) o 90°/180°/270° nie zmienia sposobu interpretacji krawędzi.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-a2d328de577364617d109d58e7c2e8562832abfc%2Fobr%C3%B3t.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

Wybór rodzaju narzędzia skrawającego został opisany w [osobnym artykule](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/maschinenuebergabe_maszyny/5558/)

Kody materiałowe związane z obróbką zostały opisany w [osobnym artykule](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/maschinenuebergabe_maszyny/funkcje-materialowe-mosty-wielofunkcyjne/)
