# Obróbka konturów na moście wielofunkcyjnym - narożniki wewnętrzne

Sposób realizacji obróbek na mostach wielofunkcyjnych zależy od ustawień postprocesora **D-MAS** przygotowującego dane wsadowe do maszyny. Interpretacja i dobór narzędzia obróbczego dla linii konturów prefabrykatu został opisany w osobnym artykule.

## Kształt narożników wewnętrznych

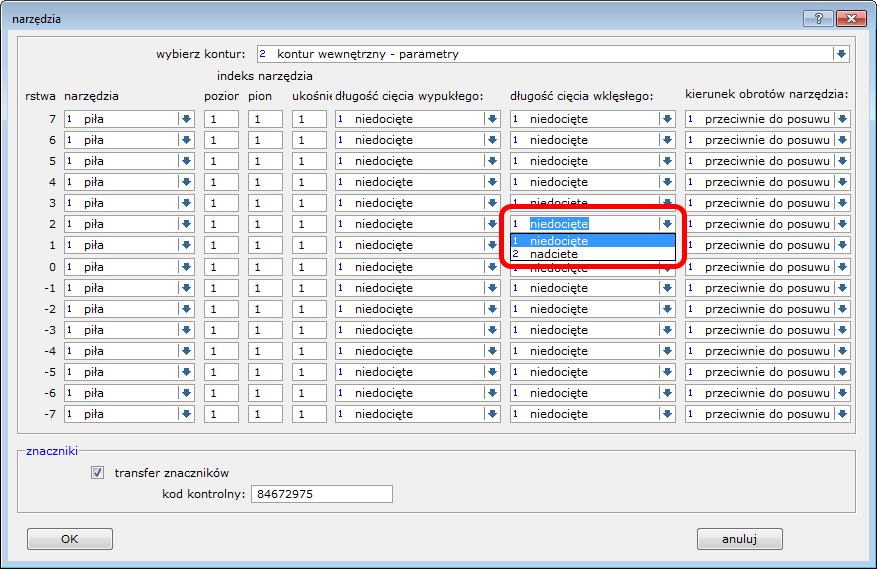

Ze względu na okrągły kształt narzędzi skrawających linie cięć posiadają niedoskonałości na długości. Objawia się to szczególnie wyraźnie w narożnikach wewnętrznych konturów. W każdej z warstw możemy wybrać sposób wykonania narożników wklęsłych oraz wypukłych w oknie “***narzędzia***” (2-1):

<figure><img src="/files/3iB0TgA4KNWpDiSAEsKp" alt="" width="563"><figcaption></figcaption></figure>

Efektem są narożniki, w których zbiegające się linie cięć są

### ***Nadcięte***

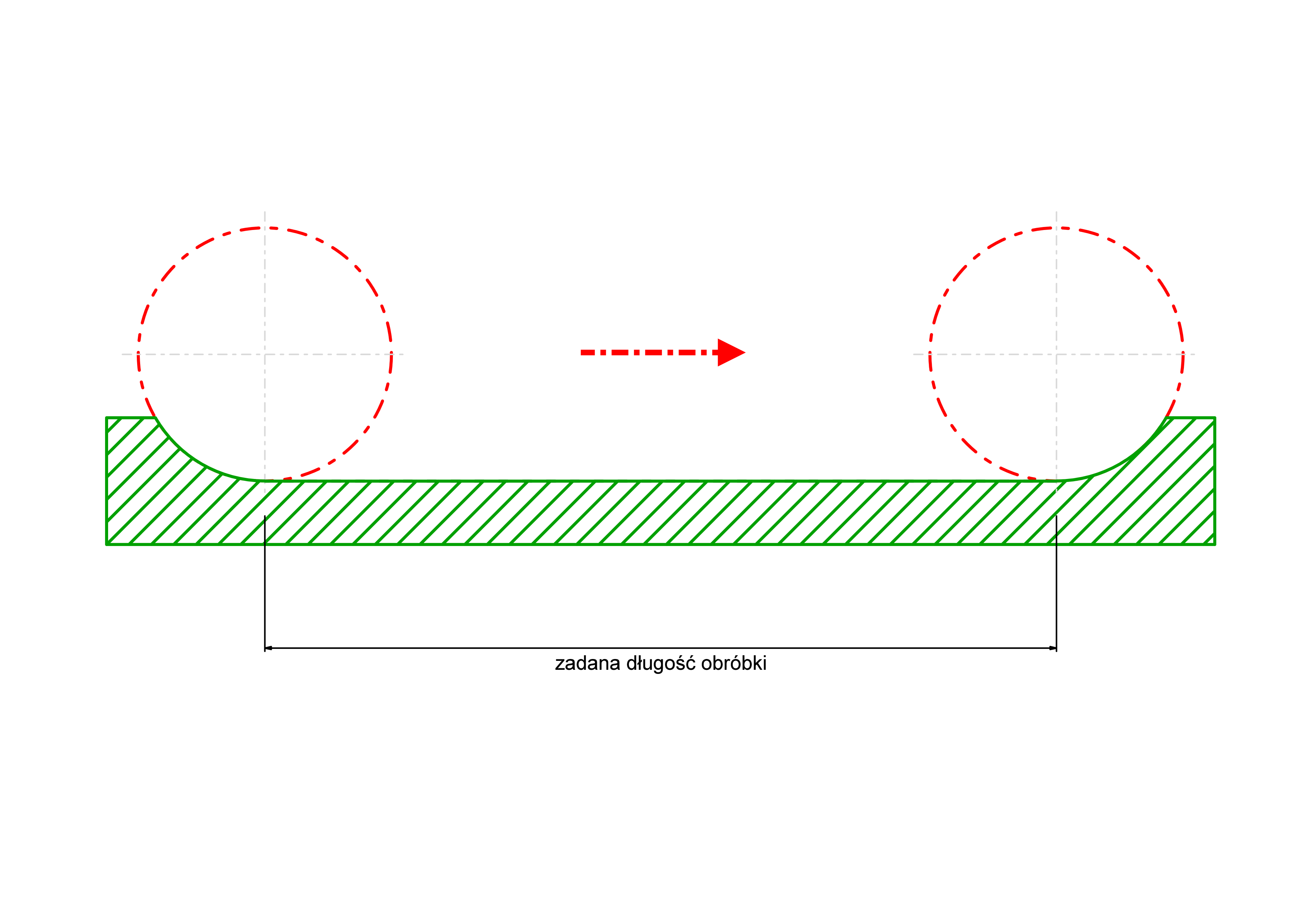

Linie cięć są wydłużane o promień narzędzia skrawającego

<figure><img src="/files/iSXpIhwifSIOvkHrUcuf" alt="" width="375"><figcaption></figcaption></figure>

| piła                             | frez                             |
| -------------------------------- | -------------------------------- |
| ![](/files/5XQpIlVXULj16cBFNTYQ) | ![](/files/xgiZdyQPi7S7zJitXRcA) |

{% hint style="warning" %}
Wskazówka

Jeśli wybierzemy opcję “*nadcięte*” to narożniki konturu wewnętrznego należy wyposażyć w wydłużone strefy ochronne. W oknie “***obszary zastrzeżone***” (2-4) należy wprowadzić odpowiednią wartość w polu “*wydłużenie obszarów zastrzeżonych*”
{% endhint %}

### ***Niedocięte***

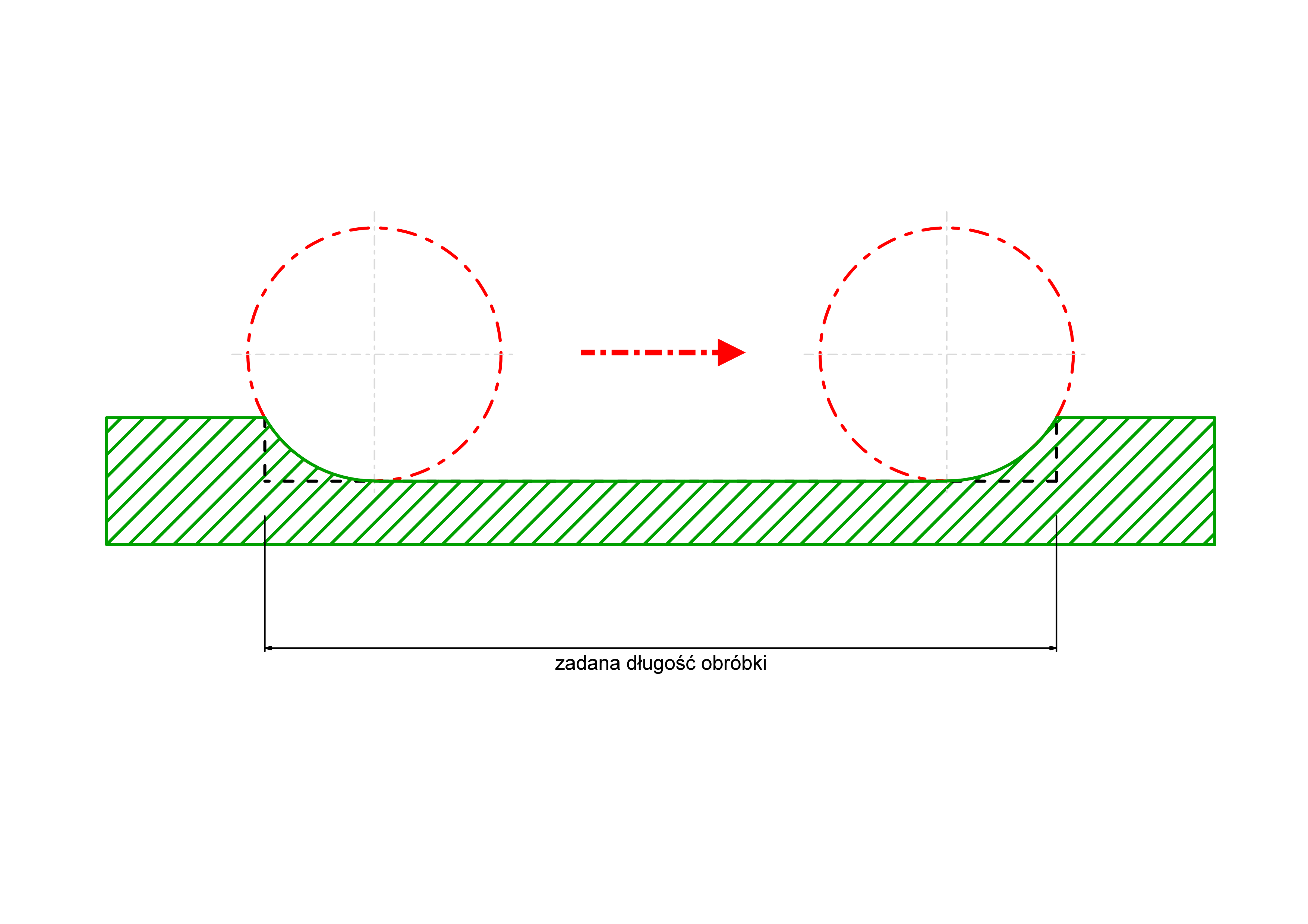

Linie cięć są skracane o promień narzędzia skrawającego

<figure><img src="/files/QV55fz8Cl51NkD7Wr17J" alt="" width="375"><figcaption></figcaption></figure>

| piła                             | frez                             |
| -------------------------------- | -------------------------------- |
| ![](/files/hhr1sUYEWiJXDS5euutq) | ![](/files/oowwvyKh5eCR3Hu6chiW) |

### Dodatkowe obróbki narożników wewnętrznych

### **Dodatkowe wiercenie**

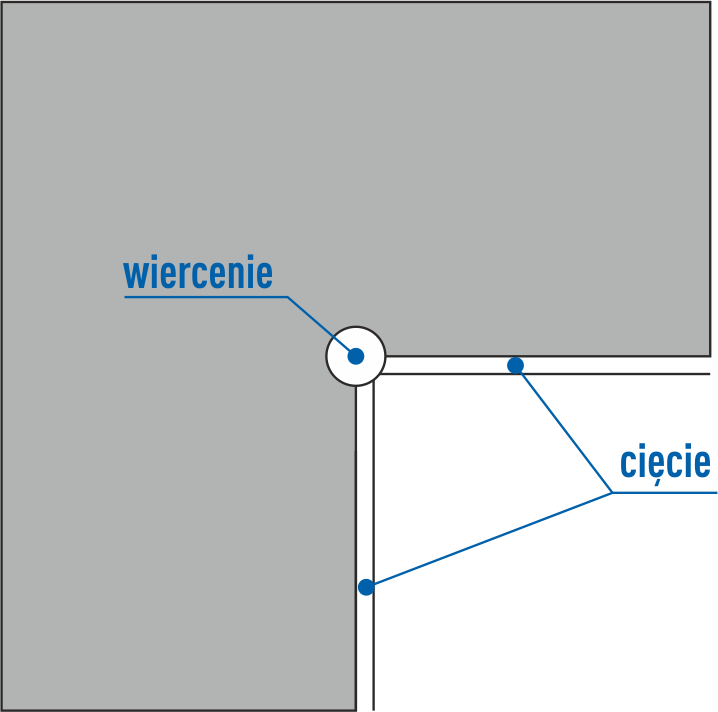

narożniki konturu wewnętrznego można wyposażyć w dodatkową obróbkę wiercenie frezem. W oknie “**pozostałe**” (2-6) zaznaczyć należy opcję “*wiercenia w narożnikach wycięć*” oraz podać średnicę narzędzia: rezultatem jest wstawienie komendy typu "***BOZ**"* w każdym wklęsłym narożniku konturu wewnętrznego w pliku WUP. Oś wiercenia usytuowana jest na przecięciu linii konturu narożnika.

<figure><img src="/files/RUeSXWrczAb4RMF5AJgd" alt="" width="359"><figcaption></figcaption></figure>

<figure><img src="/files/AobBcFYTrBm2rMzjdchM" alt="" width="347"><figcaption></figcaption></figure>

### **Dodatkowe frezowanie**

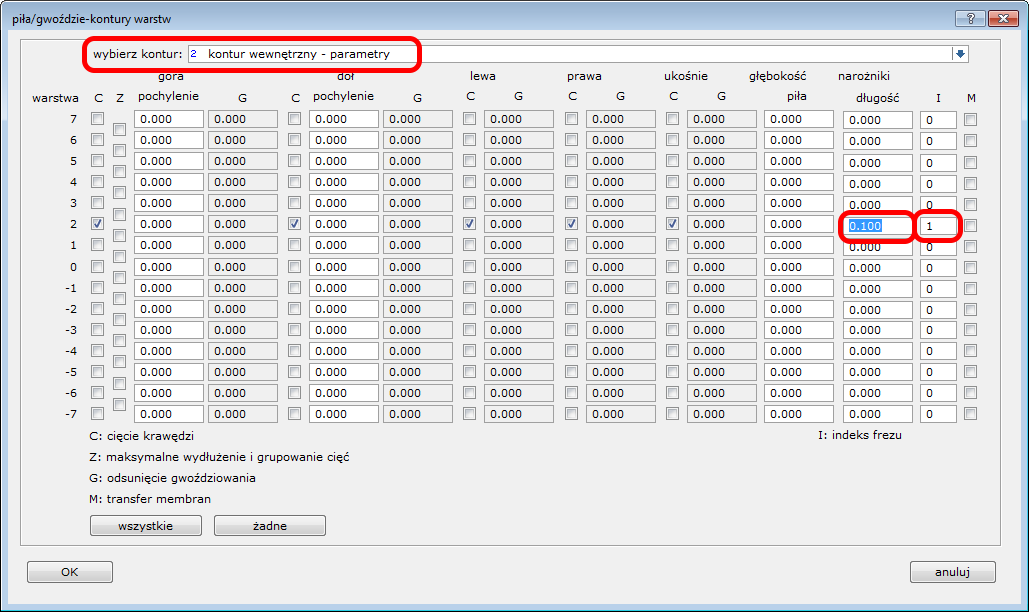

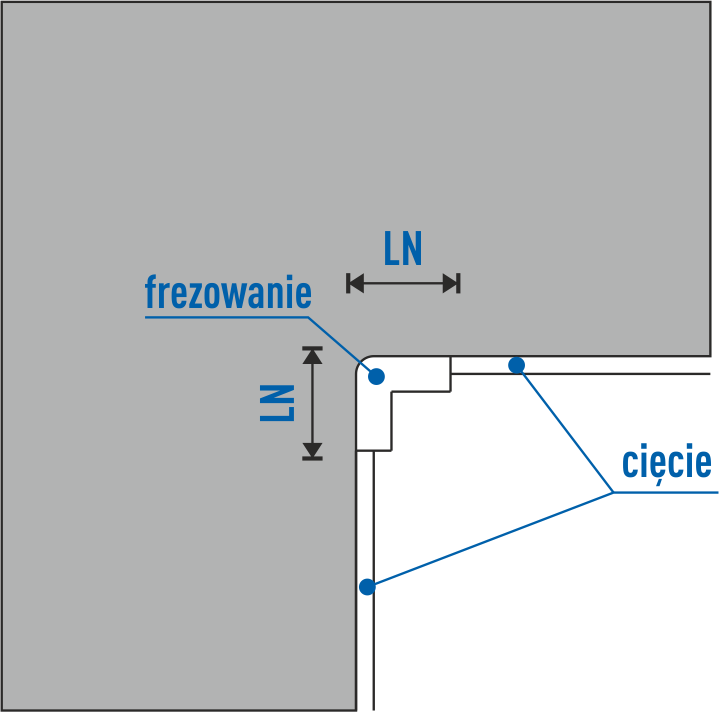

jeśli kontur wewnętrzny obrabiany jest piłą to jego narożniki wewnętrzne można wyposażyć w dodatkowe obróbki wykańczające frezem, w kształcie litery “L”. W każdym narożniku pojawią się po dwie ścieżki frezowania, a ich długość określona jest przez użytkownika w oknie “***piła/gwoździe-kontury warstw***” (2-3) w kolumnie “*narożniki długość:*". W kolumnie “***I***” (indeks fezu) użytkownik określa rodzaj frezu (od 1 do 4) używanego do tej operacji: rezultatem jest wstawienie komendy typu "***PAF***" w każdym wklęsłym narożniku konturu wewnętrznego w pliku WUP

<figure><img src="/files/zO2JMm0bm557fGmFGuGD" alt="" width="360"><figcaption></figcaption></figure>

<figure><img src="/files/kCcq0HNwc60IcB9SRYc6" alt="" width="563"><figcaption></figcaption></figure>
