# Cięcie konturów prefabrykatów
Zaplanowanie i przygotowanie obróbek prefabrykatu to zadanie wieloetapowe. Postprocesor D-MAS może dostosować wytyczne dla maszyny do technologii zakładu czy wyposażenia stołu wielofunkcyjnego. Sposób przygotowania linii cięć prefabrykatu został opisany w artykule "[Obróbka konturów na moście wielofunkcyjnym](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/maschinenuebergabe_maszyny/obrobka-konturow-na-moscie-wielofunkcyjnym-2)". Kody materiałowe związane z obróbką zostały opisany w [osobnym artykule](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/maschinenuebergabe_maszyny/funkcje-materialowe-mosty-wielofunkcyjne/)
## Narzędzie skrawające

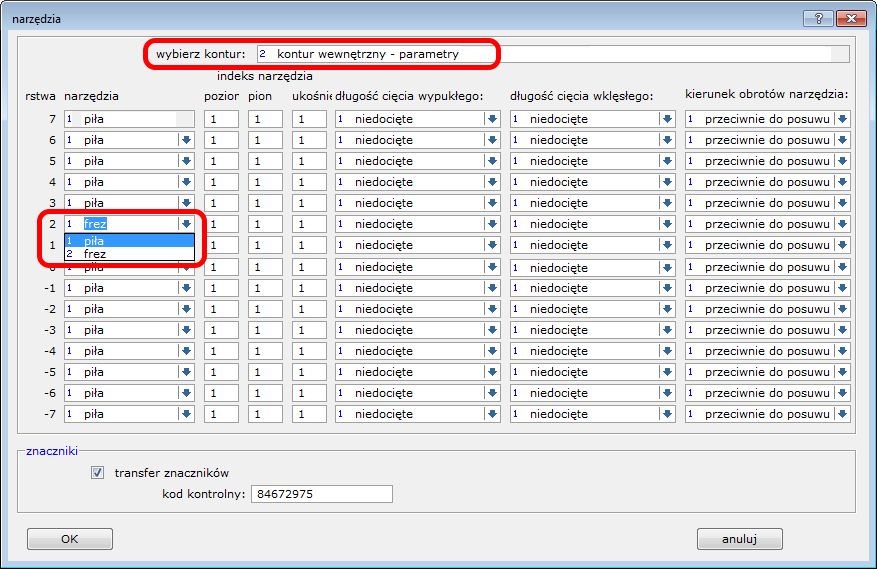

Do dyspozycji mamy: frez lub piłę. Ustawienia dla konkretnej warstwy znajdują się w oknie “***narzędzia***” (2-1). Występuje tu rozgraniczenie na kontury wewnętrzne i zewnętrzne prefabrykatu:
Indeks narzędzia dla różnych typów linii pozwala różnicować narzędzia skrawające dostępne w magazynku maszyny
Opcje związane z cięciem narożników znajdują się w artykule "[Obróbka konturów na moście wielofunkcyjnym – narożniki wewnętrzne](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/maschinenuebergabe_maszyny/obrobka-konturow-na-moscie-wielofunkcyjnym)"
## Dodatkowe opcje cięcia

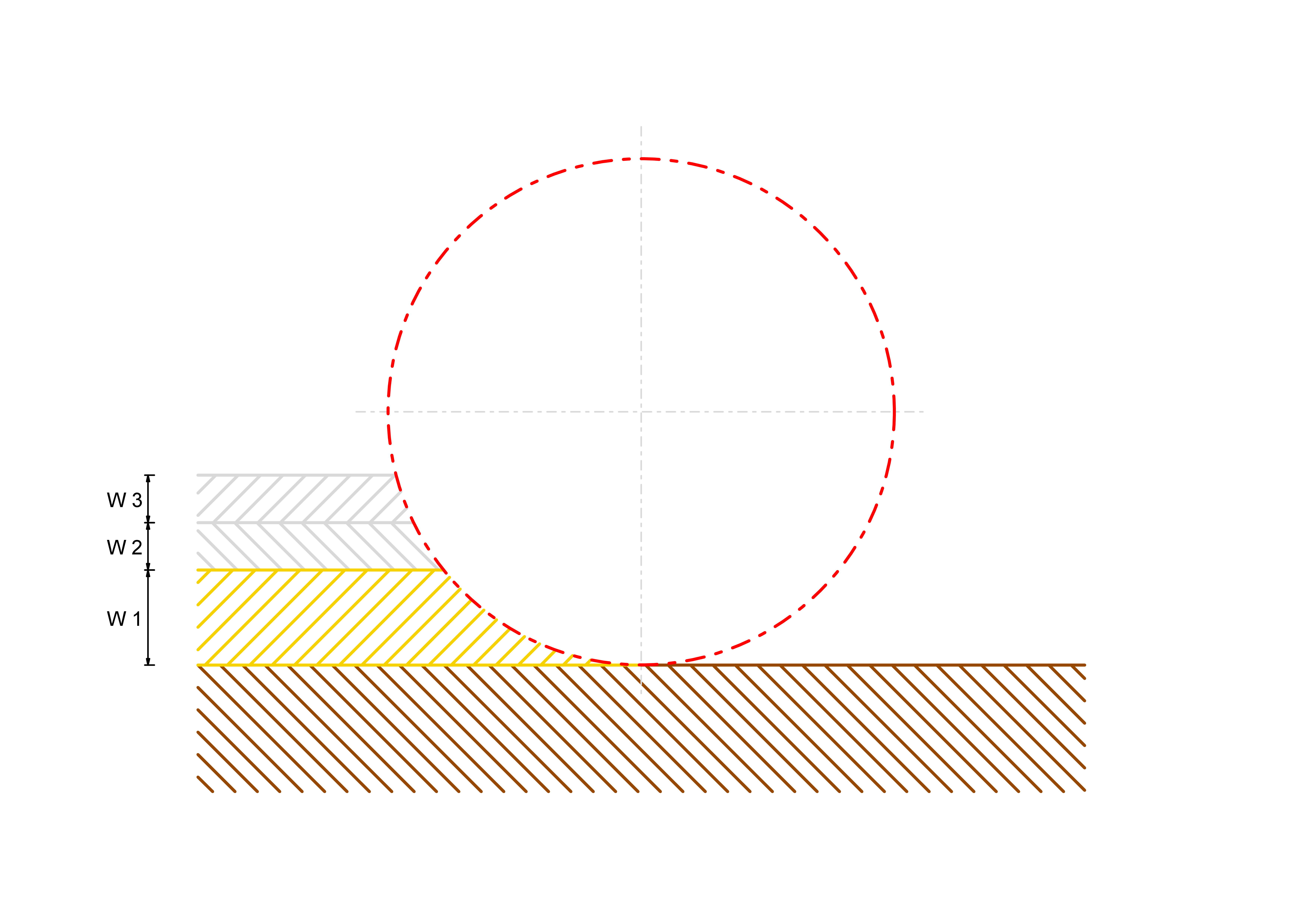

* **łączenie ciętych warstw** - funkcja grupuje cięcia o identycznym położeniu w sąsiadujących ze sobą warstwach. Warstwy muszą sąsiadować ze sobą nie tylko fizycznie, ale i numerycznie. Zastosowanie warstwy o zerowej grubości między dwoma warstwami poszycia uniemożliwi ich połączenie. System wyszuka wspólne odcinki na scalonych warstwach i usunie ścieżki narzędziowe z dolnych warstw. Pozostanie tylko ścieżka na najwyższej warstwie pogłębiona o sumę grubości scalonych warstw. Wszystkie niepołączone odcinki zostaną indywidualnie zrealizowane w poszczególnych warstwach.

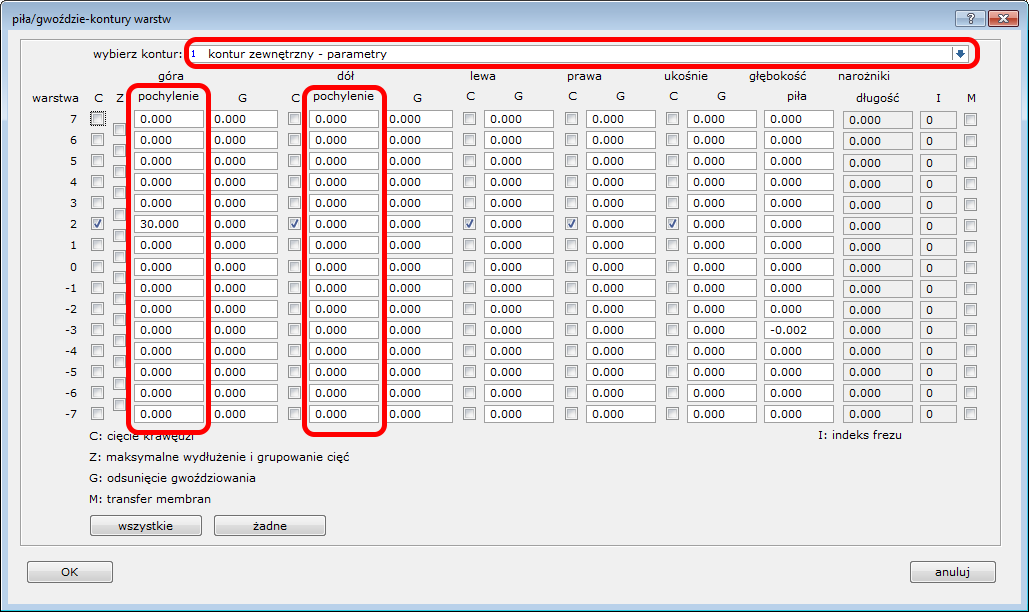

* **pochylenie ostrza skrawającego** - opcja daje możliwość wychylenia ostrza skrawającego od standardowego, pionowego położenia. W przypadku [transferu prefabrykatu do środowiska D-MAS metodą](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/maschinenuebergabe_maszyny/obrobka-konturow-na-moscie-wielofunkcyjnym-2) "***wg płytowania***" kształt krawędzi płyt decyduje o kącie pochylenia narzędzia skrawającego. W przypadku metody "***wg konstrukcji***" krawędzie cięte są w pionie. W oknie “***piła/gwoździe-kontury warstw***” (2-3) dostępne są kolumny "***pochylenie***" które pozwalają określić odchylenie ostrza skrawającego od pionu, osobno dla każdej z warstw oraz osobno dla konturów wew. i zew. Podawana wartość jest wartością kątową.
* **zmiana głębokości cięcia** - opcja dostępna w oknie “***piła/gwoździe-kontury warstw***” (2-3). W kolumnie “***głębokość cięcia***” należy podać o ile narzędzie skrawające (piła lub frez) ma zwiększyć (+) lub zmniejszyć (-) swoją głębokość cięcia. Wartość 0.0 to zagłębienie narzędzia na pełną grubość danej warstwy. Zmiana głębokości jest wspólna dla konturów wewnętrznych i zewnętrznych oraz wszystkich [typów linii](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/maschinenuebergabe_maszyny/obrobka-konturow-na-moscie-wielofunkcyjnym-2) w obrębie jednej warstwy.
|  |  |  |
| -------------------------------- | -------------------------------- | -------------------------------- |

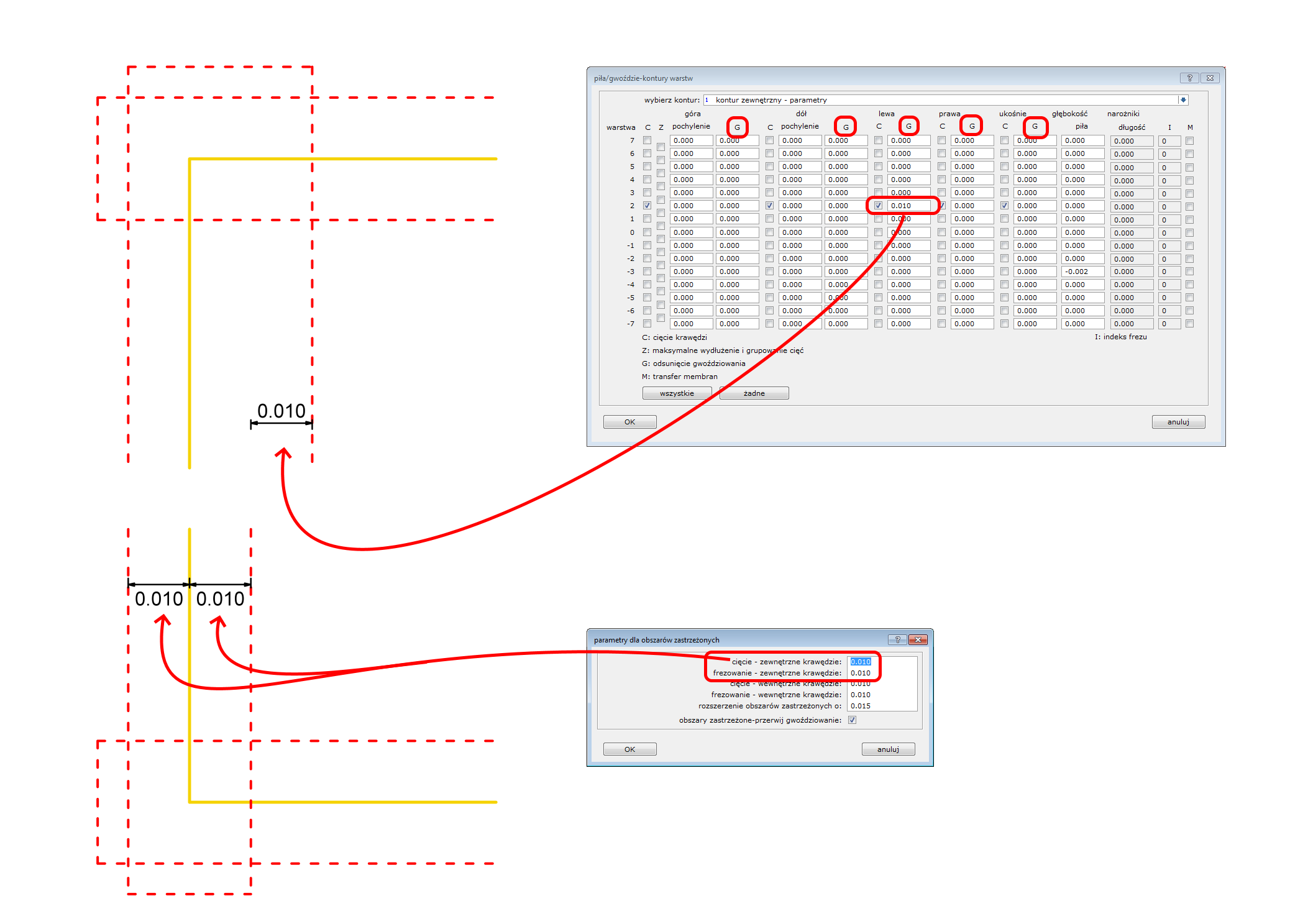

* **rozszerzenie stref ochronnych** - opcja dostępna w oknie “***piła/gwoździe-kontury warstw***” (2-3). W kolumnie “***G***” można podać wartość dodatkowego poszerzenia strefy ochronnej linii cięcia. Poszerzenie następuje tylko w kierunku wnętrza prefabrykatu i dostępne jest tylko dla zewnętrznych jego konturów. Wartość jest dodawana do ustawień zawartych w oknie “***obszary zastrzeżone***” (2-4):
---
