# Zestawienie dachówek i łat

Moduł dekarski programu Dietrich's nie może się obejść bez kluczowej funkcji tworzenia listy dachówek oraz zestawienia łat i kontrłat. Projektant znajdzie ją w module **DACH** oraz **KONSTRUKCJA DACHU** w menu **1 plik – 9 zestawienia – 6 *****zest. pokrycia***.

### Zestawienie dachówek

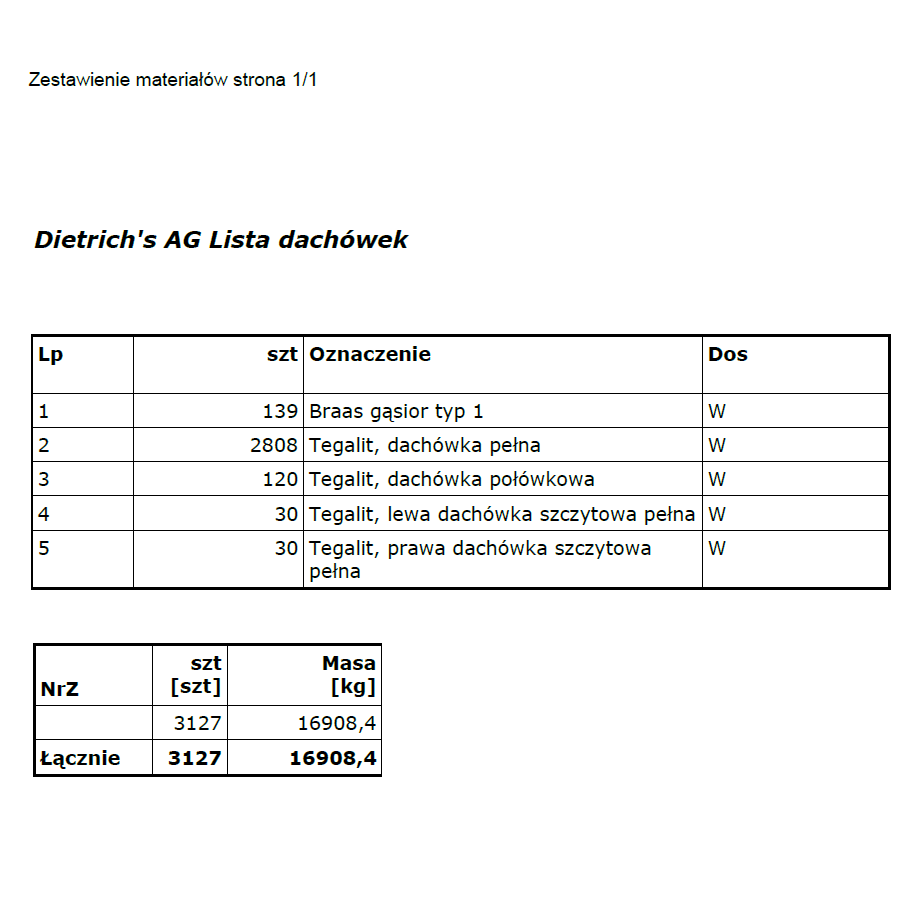

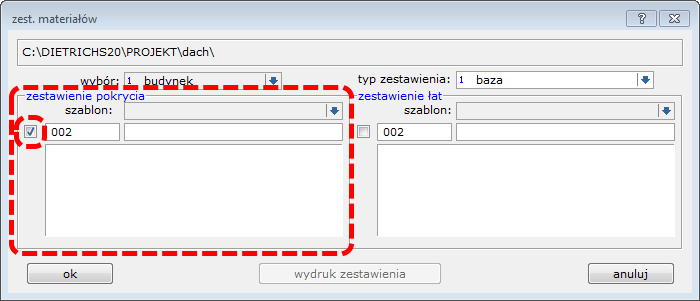

Pierwszym krokiem musi być [dystrybucja elementów pokrycia](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/dystrybucja-lat-dachowych) na połaciach dachu. [Wybór dachówki](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/definicja-i-edycja-parametrow-pokrycia-dachu) następuje w w module **DACH** w oknie **5 pokrycie/deskowanie – 1 ustawienia - 1 *****edytor typ pokrycia***. Wszelkiego rodzaju edycja położenia czy wymiana poszczególnych dachówek na dachówki specjalne powinna być wykonana przed wygenerowaniem listy dachówek. W dowolnym module dachowym wybieramy funkcję **1-9-6 *****zest. pokrycia***. Lewa część okna odpowiada za zliczanie wszystkich dachówek z wszystkich połaci dachowy w modelu. Należy wybrać ten rodzaj zestawienia zaznaczając go ptaszkiem. Opcje [tworzenia](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/listen_zestawienia-obmiary/tworzenie-listy-materialowej) i [wydruku](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/listen_zestawienia-obmiary/wydruk-listy-materialowej) tego zestawienia materiałowego są analogiczne jak w przypadku pozostałych typów zestawień w programie.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-83402a47d25305e2e3dbe85c412fe942ee49f927%2Fwydruk-dach%C3%B3wki.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-f79786382acd26d1010f3ff70b7a934b685e251a%2Fzestawienie-dach%C3%B3wki.png?alt=media" alt="" width="525"><figcaption></figcaption></figure>

### Zestawienie łat

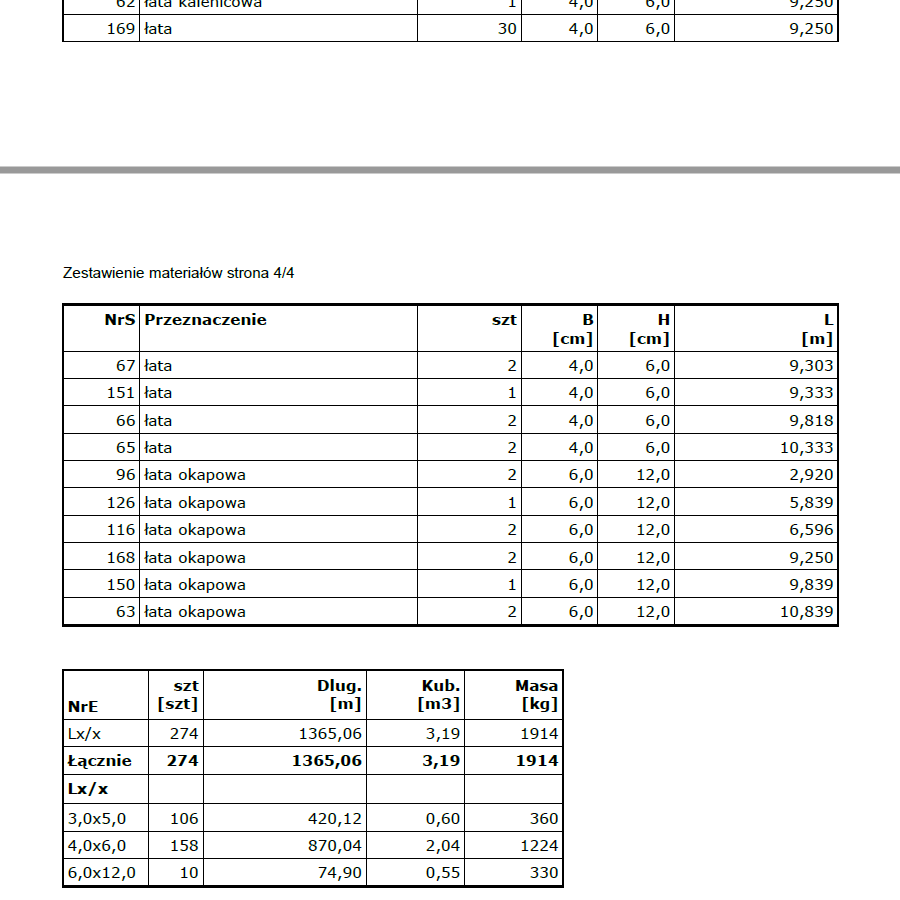

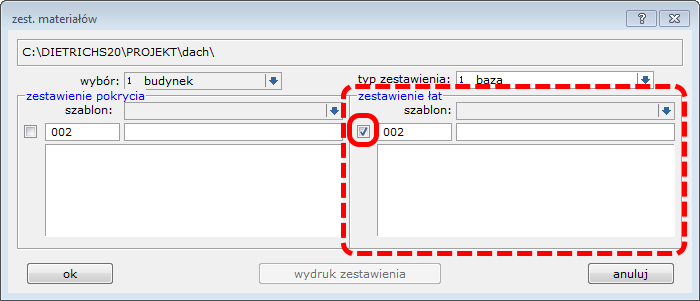

Pierwszym krokiem, tak jak w przypadku dachówki jest właściwa [dystrybucja systemu łacenia](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/dystrybucja-lat-dachowych). Po tym etapie w dowolnym module dachowym wybieramy funkcję **1-9-6&#x20;*****zest. pokrycia***. Prawa cześć okna odpowiada za zliczanie łat i kontłat. Należy wybrać ten rodzaj zestawienia zaznaczając go ptaszkiem. Opcje [tworzenia](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/listen_zestawienia-obmiary/tworzenie-listy-materialowej) i [wydruku](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/listen_zestawienia-obmiary/wydruk-listy-materialowej) tego zestawienia materiałowego są analogiczne jak w przypadku pozostałych typów zestawień w programie.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-a67efe794b689e4c591e1ab7a5d45d9f6ccdfe0e%2Fwydruk-%C5%82at.png?alt=media" alt="" width="375"><figcaption></figcaption></figure>

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-186eb33ad40c4f10f32213679d23b91834260627%2Fzestawienie-%C5%82at.png?alt=media" alt="" width="525"><figcaption></figcaption></figure>

{% hint style="danger" %}
**Uwaga**

Elementy systemu łacenia są specjalnie pogrupowane w programie. Mimo iż są elementami typu belka, podlegają one zestawieniu tylko przy użyciu funkcji **zestawienie pokrycia**. Nawet po uprzednim zaznaczeniu w **D-CAM** i wykonaniu zestawienia elementów aktywnych nie zostaną uwzględnione.
{% endhint %}

### Zestawienie łat - D-CAM

Zestawienie łat można wykonać z modułu D-CAM. Wymaga to jednak kilku czynności.&#x20;

Wszystkie elementy łacenia i konrłacenia utworzone w module DACH są przypisane do specjalnych MOS-użytkownik. Są to zbiory, które blokują możliwość generowania zestawień łat razem z innymi belkami, aby nie robić bałaganu. I tak nazwy MOS-użytkownik są następujące:

* łaty - $LAT
* konrłaty - $KLT

Aby wykonać zestawienie łat/kontrłat w D-CAM należy usunąć przynależność do MOS-użytkownik.&#x20;
