# Baza materiałowa - definicja typów krawędzi
[System reprezentacji krawędzi](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/optymalizacja-prezentacji-krawedzi-elementow-typy-krawedzi/) jest szczególnie przydatny przy obiektach o profilowanym przekroju poprzecznym. Rodzaje krawędzi elementów są definiowanie w bazie materiałowej poprzez określenie typu każdego z narożników profilu poprzecznego.
[Definiując profil poprzeczny elementów](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/baudatenprogramm_d-baza/profil-przekroju-elementu-na-bazie-rysunku/) w tabeli, można wybrać typ krawędzi przy każdym narożniku profilu. Podgląd profilu wyróżni narożniki w zależności od wybranego typu -
* kwadraty dla krawędzi
* gwiazdki dla sylwetek
Wyróżnikiem dla różnych typów krawędzi są kolory:
* 0 = czarny
* 1 = niebieski
* 2 = zielony
* 3 = szary
* 4 = czerwony
Definicja każdego narożnika indywidualnie dla każdego rekordu w bazie byłaby bardzo czasochłonna. Wprowadzono więc pomocną funkcję, która zmienia za jednym razem wszystkie rekordy w ramach jednej grupy produktów.

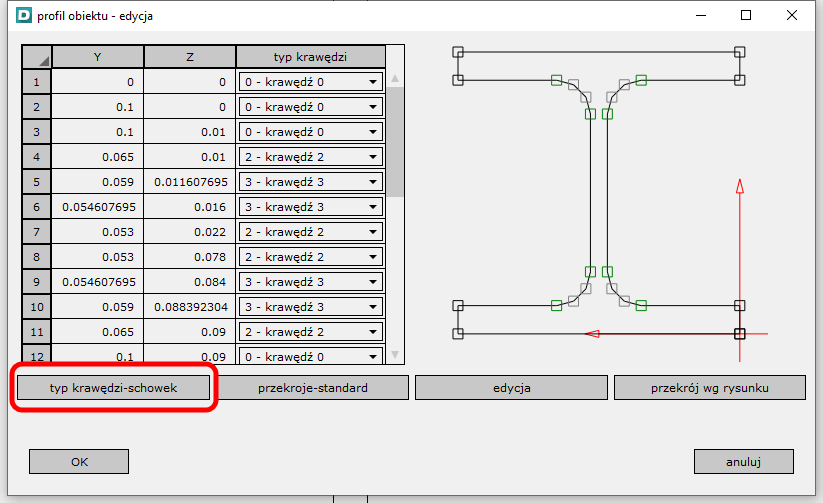

W oknie definicji przekroju profilu pojawił się nowy przycisk “typ krawędzi-schowek”. Kopiuje on do schowka przypisany układ typów krawędzi danego przekroju.
Można je wkleić do pliku tekstowego np. “krawędzie.txt”. Plik można utworzyć w dowolnej lokalizacji i o dowolnej nazwie. Po wklejeniu treść pliku wygląda przykładowo tak:
0,0,0,2,3,3,2,2,3,3,2,0,0,0,0,2,3,3,2,2,3,3,2,0,0
Każdy narożnik oznaczony jest numerem:
* 0 oznacza typ krawędzi 0
* 1 typ krawędzi 1 itd.
* 10 oznacza sylwetkę 0
* 11 sylwetkę 1 itd.
{% hint style="success" %}
**WSKAZÓWKA:** Przed ciągiem cyfr można dodać opis, którego materiału dotyczy ustawienie. Opis należy zakończyć znakiem równości ”=”. Np.:
HEB=0,0,0,2,3,3,2,2,3,3,2,0,0,0,0,2,3,3,2,2,3,3,2,0,0
IPE=0,0,0,2,3,3,2,2,3,3,2,0,0,0,0,2,3,3,2,2,3,3,2,0,0
{% endhint %}

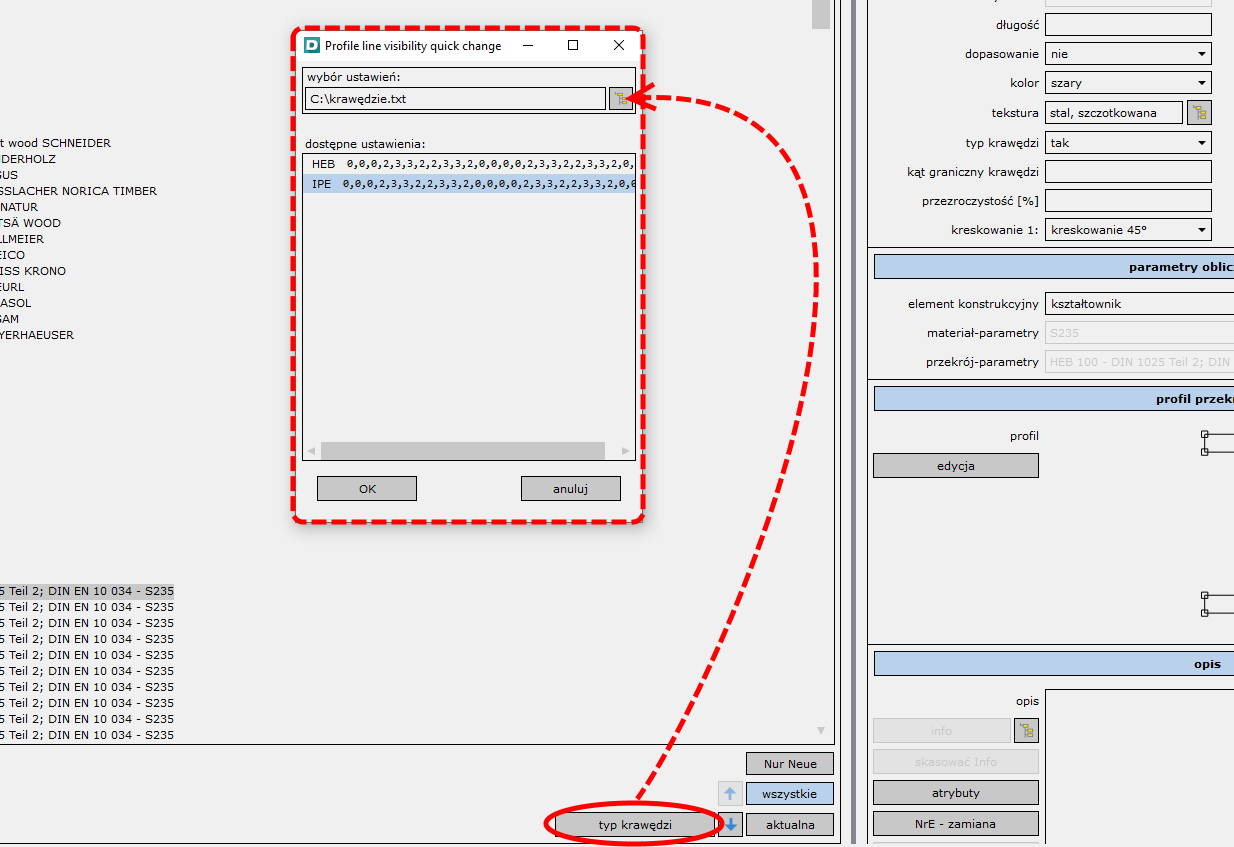

plik, np. “krawędzie.txt” musi zostać zapisany. W bazie mat. zamknij okno definicji profilu poprzecznego. Wskaż (podświetl) wybrany rekord lub całą grupę rekordów, a następnie naciśnij przycisk “typy krawędzi” na dole ekranu. Wskaż ścieżkę do pliku tekstowego np. “krawędzie.txt”. Jego zawartość będzie wyświetlana poniżej. Podświetl linię z zapisanymi typami krawędzi i wciśnij OK. Zostaną one wprowadzone do wcześniej wybranego rekordu lub grupy rekordów zmieniając ich typy krawędzi.
{% hint style="danger" %}
**UWAGA**
Jeśli w grupie rekordów znajdują się takie, których liczba narożników nie odpowiada wybranym ustawieniom zostaną one pominięte w procesie zamiany typów krawędzi. Ponadto nazwy tych rekordów zostaną automatycznie skopiowane do schowka. Można je wkleić do pliku tekstowego by później dokonać ich edycji.
{% endhint %}
{% hint style="success" %}
**WSKAZÓWKA:** Aby nadać wszystkim narożnikom ten sam typ krawędzi należy wprowadzić do pliku tekstowego określone linie:
Alle\_Kantentyp0=1
Alle\_Kantentyp0=2
Alle\_Kantentyp0=3
Alle\_Kantentyp0=10
Alle\_Kantentyp10=0
ustawienie to działa niezależnie od kształtu przekroju poprzecznego
{% endhint %}
