Geometria pomocnicza – wymiary liniowe

Opis gabarytów oraz położenia elementów rysunkowych za pomocą linii wymiarowych jest kluczową cechą dokumentacji technicznej. System wymiarowania powinien być bardzo szczegółowy i uwzględniać wszystkie istotne elementy znajdujące się na rysunku. Kolejną bardzo istotną cechą jest dostosowanie typu linii wymiarowej do rodzaju wymiarowanych elementów.

Typy linii wymiarowych

• Wymiar szeregowy To podstawowy typ linii wymiarowej. Podaje odległość między dwoma punktami pomiarowymi. Może występować jako linia pojedyncza lub jako ciąg pomiarowy składający się z wielu wymiarów. Szeregowy system wymiarowania informuje o rozstawie elementów. Nie nadaje się do rozmierzania elementów (np. krokwi na płatwiach) ze względu na sumowanie się błędów przyłożenia oraz odczytu taśmy pomiarowej.

• Wymiar od bazy Ten system wymiarowania opiera się na pomiarze odległość między stałym punktem bazowym – punkt początkowy linii wymiarowej, a kolejnymi punktami pomiarowymi. Wartość podana przy punktach pomiarowych odnosi się do punktu bazowego, a nie sąsiedniego. System wymiarowanie od bazy nadaje się idealnie do rozmierzania elementów np. łat na dachu. Błąd pomiarowy jest mały i jednakowy dla każdego pomiaru.

• Wymiar szeregowy/od bazy To system wymiarowania, który powstawał w wyniku bezpośredniego połączenia wymiarów szeregowego oraz od bazy.

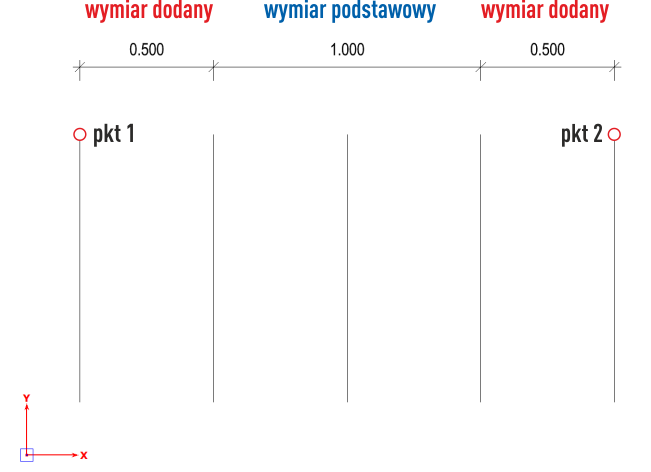

Dodawanie wymiarów

Funkcja umożliwia dodanie kolejnych punktów pomiarowych do już istniejącej linii wymiarowej. Należy wskazać linię wymiarową do której chcemy dodać wymiary, a następnie wskazać punkty pomiarowe.

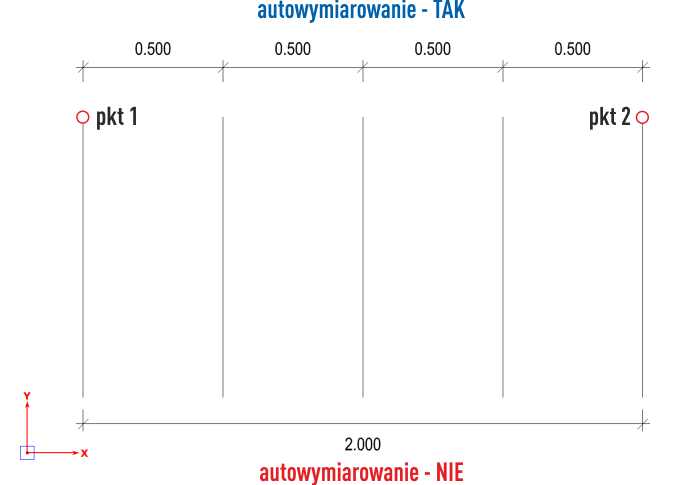

Autowymiarowanie

Funkcja autowymiarowania umożliwia generowania całych ciągów wymiarowych, na podstawie wskazania zaledwie dwóch punktów. Funkcja współpracuje ze wszystkimi systemami wymiarowania liniowego. Działa w trybie włącz/wyłącz.

Funkcja wyszukuje jedynie punkty końcowe linii. Jeżeli odcinek wyznaczony przez punkt początkowy linii wymiarowej oraz punkt końcowy linii wymiarowej znajdzie dowolne punkty końcowe linii to zostaną one wymiarowane.
