Querkraftabminderung

Ab der DC-Statik Version 21 steht eine überarbeitete Fassung der Querkraftabminderung zur Verfügung. Zusätzlich zur bisherigen Abminderung infolge Gleichlast wird nun auch infolge auflagernaher Einzellasten abgemindert. Auch bei Brettsperrholz wir nun die entsprechend Querkraftabminderung durchgeführt.

Des Weiteren wurde die Dokumentation der durchgeführten Abminderungen optimiert. Im Nachweisdokument wird festgehalten, wann, an welcher Stelle und um welchen Wert abgemindert wurde. Der ursprüngliche und reduzierte Wert wird ebenso angegeben.

Je nach gewählter Norm sind unterschiedliche Abminderungen erlaubt. Folgende Tabelle gibt eine Übersicht:

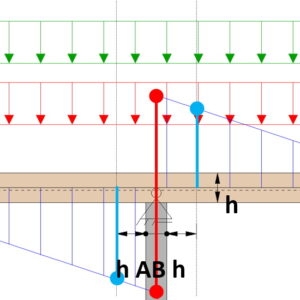

Grafische Darstellung der Ermittlung der Querkraftabminderung

h = Trägerhöhe AB = Auflagerbreite

	Abminderung Einzellast	Abminderung Gleichlast
EC-DE	Ja, bis h vom Auflagerrand	Ja
EC-AT	Ja, bis h vom Auflagerrand + lineare Abminderung im Bereich h bis 2*h vom Auflagerrand	Ja
EC-FR	Ja, bis h vom Auflagerrand	Nein
EC-UK	Ja, bis h vom Auflagerrand	Nein
EC-PL	Ja, bis h vom Auflagerrand	Nein
NTC	Ja, bis h vom Auflagerrand	Ja
SIA	Ja, bis h vom Auflagerrand	Ja

Die Abminderungen erfolgen automatisch nach der obigen Tabellen. Wenn von diesen Grundeinstellungen abgewichen werden soll, ist dies in Rücksprache mit dem Support möglich.
